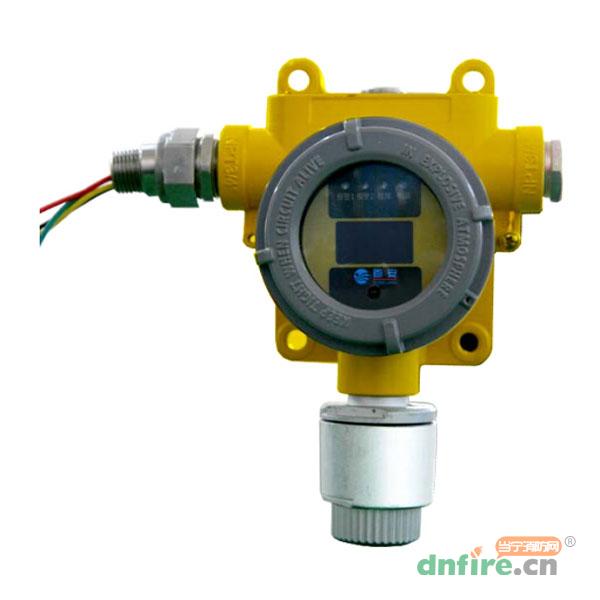

SL-D710點型可燃氣體探測器采用催化燃燒式傳感器，濃度數據百分比進度條顯示模式，直觀了解濃度狀況，傳感器內置微控制器和軟件線性溫度補償算法，可實現現場一人標定，廣泛用于石油化工系統生產、儲運過程的可燃氣體泄露探測，用于煉油廠、鉆井平臺、壓縮機站、燃料(汽油、天然氣等)、供應站(加油站等)、化工廠、氣渦輪機、液化氣儲備裝置和區域、實驗室等。
1、探測器的傳感器部分可以整體拆卸，便于更換傳感器(探測器可自動識別傳感器類型和檢測氣體的參數)；
2、防爆殼體由鋁材質制成，帶有二個3/4”NPT的電氣接口，便于防爆電纜及防爆導管的使用；
3、探測器所有接線都是通過探測器機殼內部端子完成，機殼上蓋可以取下，便于接線或其他安全操作。
| 檢測原理 | 催化燃燒式傳感器 |
| 檢測氣體 | CH4 |
| 編程方式 | 紅外遙控器（±30度1米內） |
| 報警設定 | 低限報警點出廠設置為25%LEL，高限報警點出廠設置為50%LEL |
| 報警輸出 | 二組繼電器常開點輸出，額定輸出為1A/30V，如下： A1報警繼電器 — 低限報警時動作。 A2報警繼電器 — 高限報警(包括滿量程)時動作。 |
| 顯示方式 | 有機液晶顯示屏OLED |
| 測量精度 | ±3%FS |
| 信號輸出 | 現場總線信號，4-20mA |
| 防爆標志 | ExdⅡCT6 |
| 工作電壓 | 18～30VDC |
| 安裝方式 | 固定式安裝 |
| 溫度范圍 | -40℃～+70℃ |
| 濕度范圍 | 10～95%RH（無凝露） |
| IP 等 級 | IP66 |
| 存儲溫度 | -40℃～+70℃ |
| 傳感器使用壽命 | ≥2年（催化燃燒式傳感器） |
| 功耗 | 每個探測器 總線功耗≤300μA/24VDC |
| 總線長度 | ≤1500m |
| 最大功耗 | 2.4W |
| 走線接口 | “1/2”NPT的電氣接口 |
| 檢測方式 | 擴散式 |
| 執行標準 | GB15322.1- 2003 |

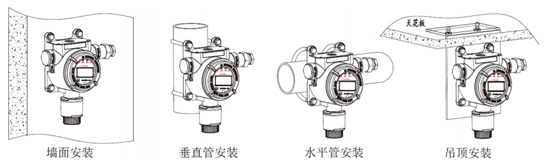

探測器安裝位置應選在潛在泄漏點或氣體聚積處，建議安裝在可能有可燃性氣體泄漏的地點處一米范圍內，探測器安裝時，氣體傳感器應朝下，避免灰塵或雨水在傳感器上堆積或進入傳感器內，通常可將探測器安裝在墻面上或通過U型卡環安裝直徑為50mm～70mm的水平或垂直立柱上。
SL-D710點型可燃氣體探測器安裝方式

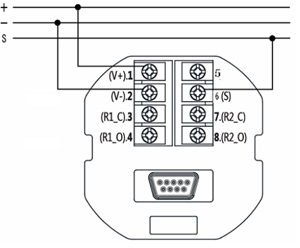

1、總線型端子接線圖
SL-D710總線型端子接線圖

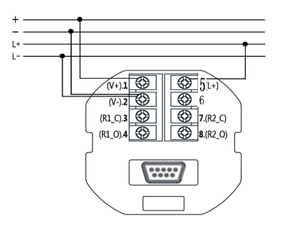

2、電流環型端子接線圖
SL-D710電流環型端子接線圖

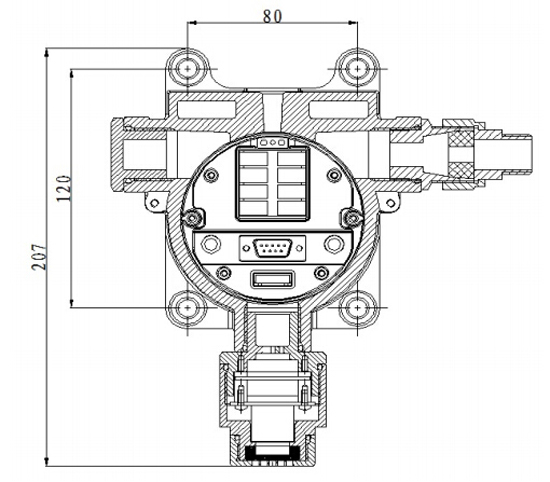

SL-D710點型可燃氣體探測器外形尺寸圖
