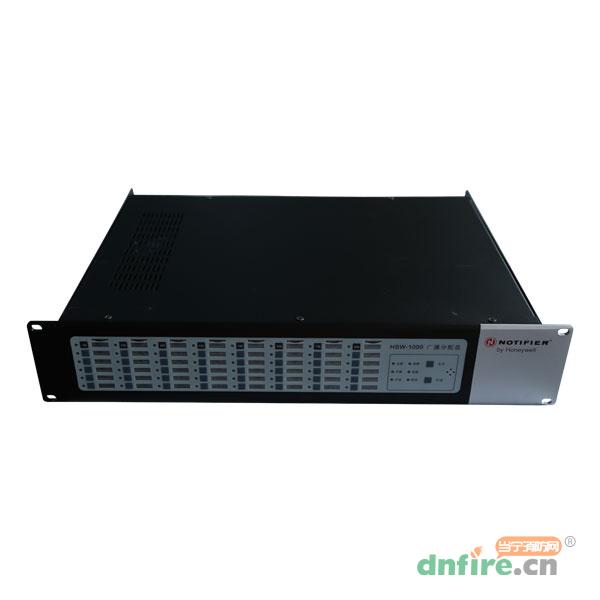

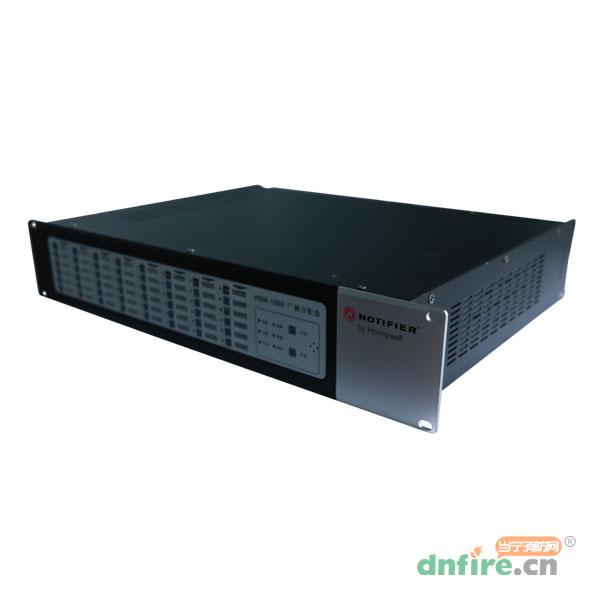

HSW-1000廣播分配盤作為廣播系統輸出控制。每個分配盤最大可控40路廣播區域,可配接1~4臺緊急功放和1~4臺正常廣播功放;具有對廣播喇叭線路檢查登記功能;具有開機后實時檢測各區域線路及負載狀態;具有遠程聯動功能,可實現無人值守的緊急廣播輸出;具有功放和電源故障檢測功能;系統有故障的時候,將會發出故障音告警;每個分區都有對應的按鍵,分區狀態指示直觀,指示燈為3種顏色,綠色表示分區正在進行背景廣播,紅色表示分區正在進行應急廣播,橙色表示分區出現故障;每個分區功率最大為250W;8個分組可以設置,根據用戶需要來設置自定義分組;分區名字的填寫采用卡片插入式,便于更換,美觀;HSW-1000 廣播分配盤具有背景廣播功放輸入接口,可以擴展連接公共廣播系統,共用揚聲器。
可配接2塊廣播板,單塊廣播板分20個區域,最大可控區域40路,區域廣播功率≤250W,每10個區最大功率應≤660W
可接4臺功率放大器作為緊急廣播,輸入功率應≤2640W
外控串行接口為RS485:9600bps
控制接口:RS485信號
功放故障和電源故障輸入接口:干結點信號(短路信號)
監聽輸入接口:AC36V/30mA
