一、 概述

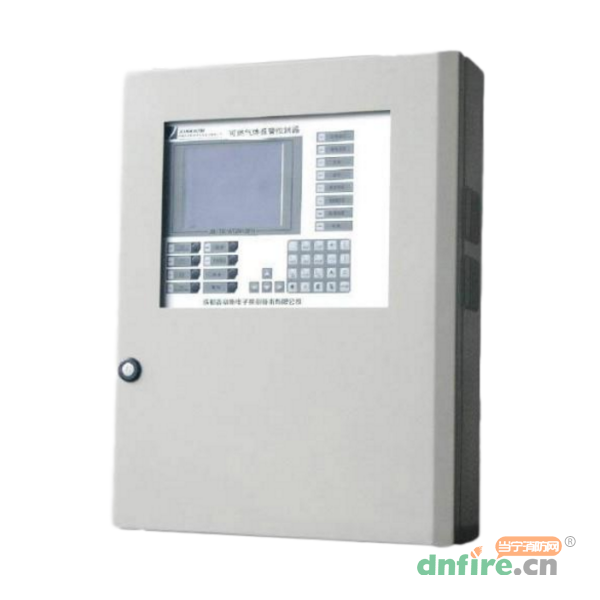

JB-TB-AH2010FH可燃氣體報警控制器是成都鑫豪斯生產的一款氣體報警主機。該氣體報警裝置是由氣體探測器與報警控制器組成的工業用氣體安全檢測儀器。探測器部分可以安裝在有被測氣體泄漏的室內、外危險場所。控制器安裝在非防爆區域（控制室內）。

二、 特點

1．采用雙H_BUS四總線通訊接口，無需中繼器即可傳輸2000米；

2．實時顯示濃度（%LEL）和時間；

3．可以遠程進行探測器靈敏度修正，零點調整，無需使用大型配氣設備進行現場標定；

4．抗RFI/EMI干擾；

5．三級濃度控制功能：預警、低報、高報；

6．具有自動搜索探測器功能；

7．總線保護功能，可自動進行總線短路保護；

8．具有大容量數據存儲器，可存儲故障記錄、報警記錄、開關機記錄及事件記錄；

9．可以用于三線制分線式設備改造；

10.可以接網卡，通過TCP/IP實現遠程監控，也可以通過GPRS實現遠程控制。

三、 技術特性

1. 工作電壓：AC220V±15%（50HZ）

2. 容量：探測器及輸入模塊數不超過512個，可擴展輸出模塊不超過512個

3. 適配探測器：采用H_BUS的AT0501AH或XP3000D探測器

4. 功耗：≤10W（不含配套設備）

5. 檢測氣體：可燃氣體（烷類、醇類、烯類、酮類、苯類、乙炔、氫氣），硫化氫、一氧化碳、二氧化碳、氨氣、氯氣等氣體

6. 濃度單位：%LEL、PPM、%VOL

7. 報警方式：聲光報警

8. 信號傳輸：2路H_BUS接口，信號總線（S1、S2），電源總線（+24V、GND）

9. 信號傳輸距離：≤2000m（2.5mm2）

10.內部集成聯動控制輸出：4組可編程輸出，觸點容量2A/DC24V或1A/AC220V（輸入觸點為無源開關量和無源脈沖量兩種）

11.備用電源：DC12V/4.5Ah×2

12.使用環境：溫度-10-55℃，相對濕度＜93%RH（40℃時）無凝霜

13.外形尺寸：520mm×410mm×125mm

14.安裝方式：壁掛式

四、 結構特征與安裝接線

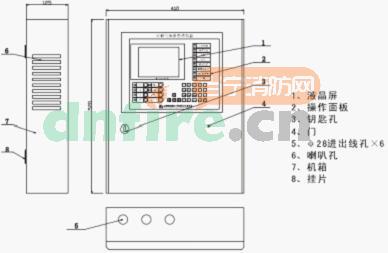

結構圖：

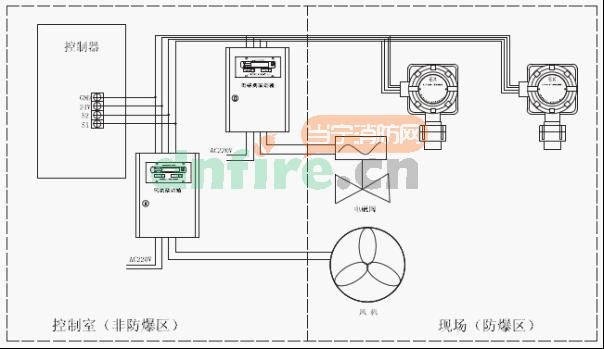

接線圖：
