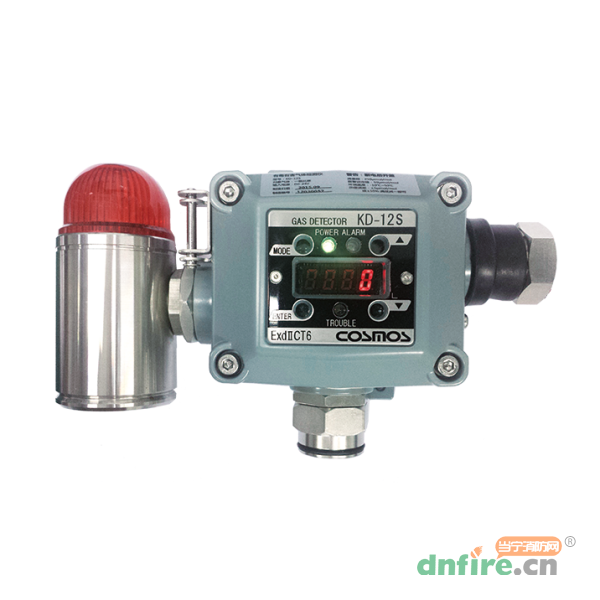

殼體可搭載隔爆式聲光報警燈(標配不帶)
帶濃度顯示功能,在現場可讀取濃度
使用磁棒操作,維護簡單
單元式傳感器,方便替換
隔爆型外殼設計Ex dⅡC T6 Gb
防水防塵構造,保護等級IP66
輕量化設計采用免螺絲式端子臺,接線簡單基板電子部件和焊接實現無鉛化
檢測對象氣體 | 可燃性氣體、毒性氣體、惰性氣體、氧氣等(訂貨時請指定氣體) |
檢測原理 | 熱線型半導體式 、接觸燃燒式、氣體熱傳導式、伽伐尼電池式、定電位電解式 |
檢測方式 | 擴散式 |
報警精度 | 可燃性氣體: 同等條件下報警設定值的±25% 毒性氣體: 同等條件下報警設定值的±30% |
報警延遲 | 可燃性氣體: 報警設定值濃度的1.6倍氣體下,反應時間30秒以內 毒性氣體: 報警設定值濃度的1.6倍氣體下,反應時間60秒以內 |
報警顯示 | 氣體報警(只限1段): 紅色LED燈閃爍 搭載聲光報警燈發出聲光報警 故障報警: 黃色LED燈閃爍(傳感器斷線、傳感器零點低下、電源電壓異常等) |

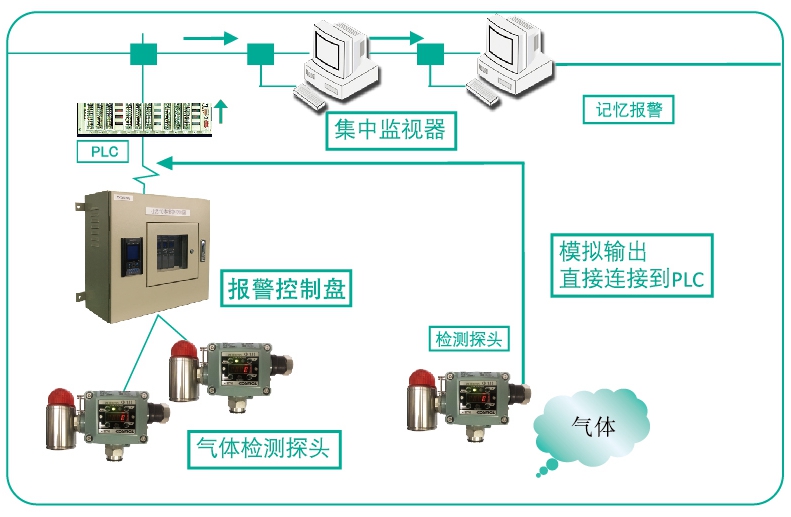

外部輸出 | 氣體濃度模擬信號(可直接讀取線性化后的濃度值): DC4-20mA(電源負極共用) 故障報警時在0.9mA以下 模擬信號的負荷電阻(包括配線電阻)設定在300Ω以下 氣體報警接點(只限1段): 1a無電壓接點/自動復位 額定電壓: AC250V 0.5A或DC30V 0.5A負載電阻 |
氣體濃度顯示 | LED顯示屏: 4位數字顯示(可直接讀取線性化后的濃度值) |
操作方法 | 4點磁性開關 |
電纜線連接 | 免螺絲式端子臺和接地端子 |
防爆結構 | Ex d llC T6 Gb |
保護等級 | IP66(機器內部) |
適用電纜線 | 電纜線外徑: Ф10~13 5芯(電源、模擬信號、氣體報警接點)時: CVV-S 1.25mm² 3芯(電源、模擬信號)時: CVV-S 2mm² |
使用溫度濕度范圍※ | 溫度: -10°C ~ +50°C(設計規格) [GT-KD-12S為-40℃~ +70℃(GB15322-2019試驗條件)] 濕度:10~90%RH 濕度:30~85%RH 濕度:30~85%RH |
電源 | DC24V±20% |
消耗電力 | 最大3W |
外形尺寸 | W158xH116xD68mm(突出部分除外) |
重量 | 約1.2kg(不包含防爆聲光報警燈) |
