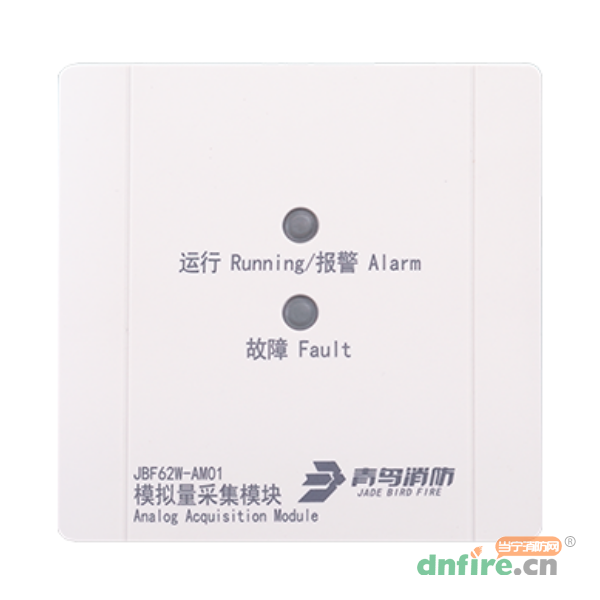

JBF62W-AM01型模擬量采集模塊是青鳥消防股份有限公司開發的可配接液位、液位、溫度等不同類型的傳感器，并用于數據采集的探測器模塊。該模塊主要用于消防設備的數據探測和采集，并具有模擬量閾值判斷報警上傳和設備故障上報的功能，可對配接傳感器的工作狀態進行檢測。
內置微處理器。
采用SMT表面貼裝工藝。
通信采用二總線技術，無極性要求。
施工中建議使用雙絞線，導線截面積不小于1.0mm2。
電子編碼方式，可通過專用電子編碼器編址和設備參數設置。
本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試。
具備配接傳感器模擬量探測及工作狀態監測和故障檢測功能。
| 工作溫度 | -10～+55℃ |
| 貯存溫度 | -20～+65℃ |
| 相對濕度 | ≤95%（無凝露） |
| 工作電壓 | DC13V - 28V，調制型，數據采集裝置提供。 |
| 監視電流 | ≤ 1.0mA（DC24V） |
| 報警電流（總線） | ≤ 1.2mA（DC24V） |
| 狀態燈 | 正常狀態：“運行/報警”燈紅色閃亮，“故障”燈不亮。 高限報警狀態：“運行/報警”燈紅色常亮，“故障”燈不亮。 低限報警狀態：“運行/報警”燈紅色常亮，“故障”燈不亮。 故障狀態：“運行/報警”燈不亮，“故障”燈黃色常亮。 |
| 線制 | 二線制（無極性） |
| 編址范圍 | 1~252（配接 JBF - 62S55 使用時，編址范圍 1~64） |
| 編址方式 | 專用電子編碼器 |
| 最遠傳輸距離 | 1000m/RVS 2*1.0 mm² |
| 兼容性 | JBF - 62S55 型數據采集裝置 |
| 外觀 | PANTONE Warm Gray 1 C 米白色 |
| 外殼材質 | 塑料 |
| 產品質量 | 140g |
| 外形尺寸 | L 85mm×W 85mm×H 41mm |
L1（端子4）、L2（端子5）：接回路總線，無極性。
輸入功能：
IN+（端子6）：接傳感器輸出+。
V+（端子9）：接傳感器電源供電+。
GND（端子7/10）：接傳感器供電-/屏蔽。
