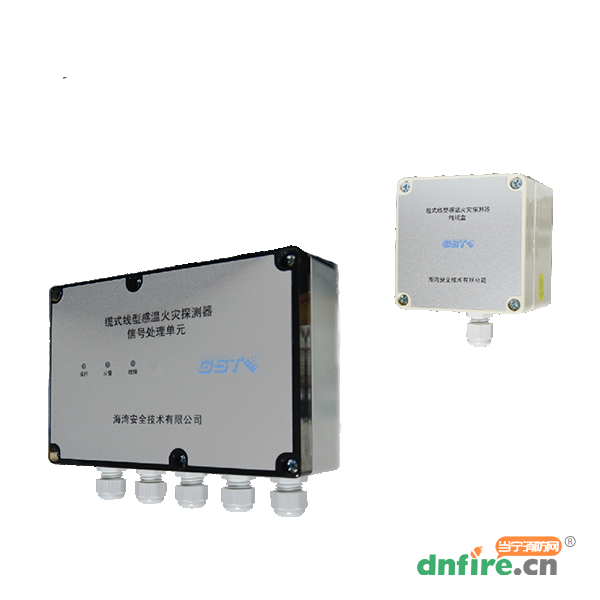

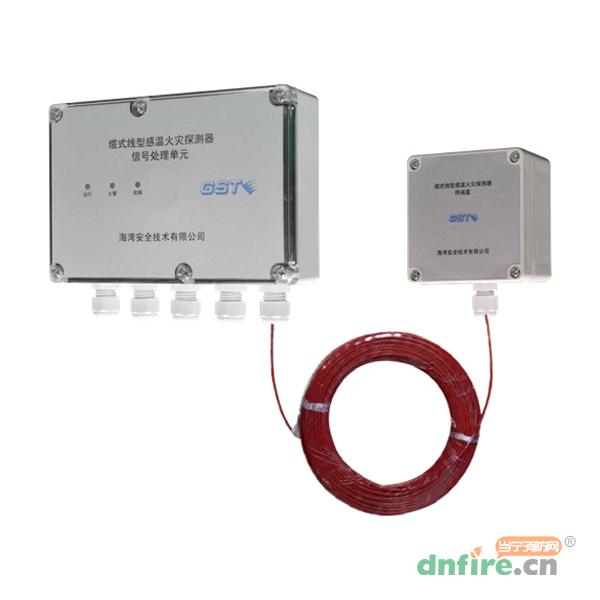

JTW-LD-GST85B纜式線型感溫火災探測器(以下簡稱探測器)是由JTW-LD-GST85B纜式線型感溫火災探測器信號處理單元(以下簡稱處理單元)、JTW-LD-GST85B纜式線型感溫火災探測器終端盒(以下簡稱終端盒)以及JTW-LD-GST85B系列感溫電纜三部分共同組成。本探測器為編碼型,可與公司火災報警控制器配套使用,也可以作為獨立式探測器使用。
探測器屬于可恢復式纜式線型定溫火災探測器,可以有效保護以下對象:
1.電纜設施:電纜隧道、電纜豎井、電纜夾層、電纜橋架等;
2.電力設施:配電裝置、開關設備、變壓器、電抗器等
3.油品、氣體:液壓站、潤滑油庫、油罐、氣罐、燃油鍋爐、燃?xì)忮仩t、噴漆房等;
4.皮帶傳輸設施:運煤、運料皮帶,自動化生產線。
特別適用于電纜隧道內的動力電纜及控制電纜的火警早期預報,可在電廠、鋼廠、化工廠等場合使用。
1.結構穩定可靠,抗拉性強,抗震動性強。
2.抗干擾能力強,采用良好的接地措施、隔離檢測以及軟件抗干擾技術,可應用于強電磁場干擾的場所。
3.通過無極性二總線,可以有效的將探測器的火警、故障狀態上傳給控制器。
4.電子編碼方式,工程調試簡便可靠。
5.處理單元外殼采用背板式安裝,安裝快捷方便。
型號 | JTW-LD-GST85B |
名稱 | 纜式線型感溫火災探測器 |
品牌 | 海灣 |
探測器類別 | 纜式、定溫、可恢復式、探測型 |
總線模式處理單元工作電壓 | 總線電壓:脈動 24V 允許范圍:16V~28V 電源電壓:DC24V 允許范圍:DC20V~DC28V |
總線模式處理單元工作電流 | 總線:監視電流≤0.5mA 報警電流≤0.5mA 電源:監視電流≤15mA 報警電流≤26mA |
獨立模式處理單元工作電壓 | 電源電壓:DC24V 允許范圍:DC20V~DC28V |
獨立模式處理單元工作電流 | 電源:監視電流≤15mA 報警電流≤26mA |
報警溫度 | 85℃ |
狀態指示 | 正常運行:綠色指示燈閃亮(控制器總線、24V 電源同時供電,3 秒左右閃亮一次) 正常運行:綠色指示燈 20 秒左右閃亮,穩定后常亮(24V 電源獨立供電) 火警 :紅色指示燈常亮 故警 :黃色指示燈常亮 |
編碼方式 | 電子編碼方式,編碼范圍可在 1~242 之間任意設定 |
線制 | 四線制,與控制器采用無極性信號二總線連接,與電源線采用無極性二線制連接 |
使用環境 | 溫 度:-10℃~+50℃ 相對濕度≤95%,不凝露 |
外形尺寸 | 處理單元外形尺寸:180mm×125mm×55.5mm 終端盒外形尺寸:83mm×81mm×56mm |
外殼防護等級 | IP65 |
使用長度 | ≤150m |
處理單元安裝方式 | 背板式安裝 |

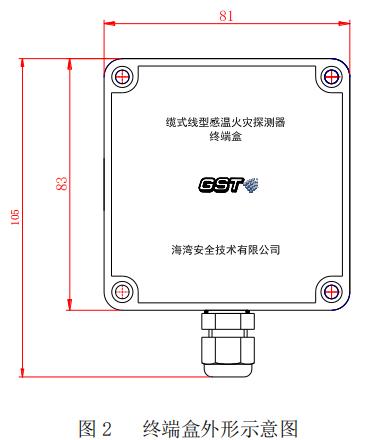

1.探測器的處理單元和終端盒外形示意圖如下所示(單位:mm)。
2.工作原理
處理單元內置單片機,采用電子編碼,可將探測器接入火災報警系統信號二總線。感溫電纜的首端與處理單元連接,末端與終端盒連接,處理單元也可以通過24V電源單獨供電,配合感溫電纜及終端盒作為獨立式探測器使用。
JTW-LD-GST85B系列感溫電纜的工作原理源于著名的“熱電勢”的物理現象,感溫電纜的結構即根據此物理現象NTC的特征來監控溫度和實現火災報警,其中包括內導體、絕緣層和外護套層。當環境溫度升高時,電纜的絕緣電阻下降,電纜中通過的監視電流增大,處理單元通過此電流變化對溫度進行計算,火警時發出報警信號。
終端盒為探測器的專用附件,接于整條感溫電纜的末端,無需接入火災報警控制器。終端盒上帶有感溫電纜火警測試裝置和故障測試裝置,便于工程調試時模擬測試探測器的報警性能。
警告:安裝設備之前,請切斷回路的電源并確認全部安裝牢靠,且每一個連接線準確無誤。
1.安裝前應首先檢查警報器外殼是否完好無損,標識是否齊全。

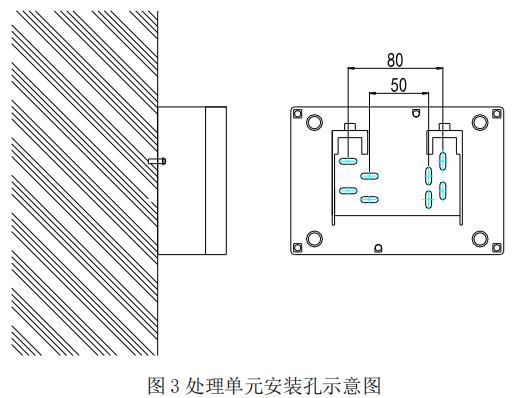

2.處理單元壁掛方式:用兩只塑料脹管木螺釘組Φ6×30GB/T 951 3.5將產品固定在墻壁上,安裝示意圖如下:
3.處理單元端子說明:
D1、D2:接DC24V,無極性。
Z1、Z2:接控制器兩總線,無極性。
DL1、DL2:接感溫電纜,DL1接接感溫電纜紅色線(外帶絲網),DL2接感溫電纜黑色線。
NC1、COM1、NO1:故障輸出,COM1為公共端,NC1為常閉端,NO1為常開端。
NC2、COM2、NO2:火警輸出,COM2為公共端,NC2為常閉端,NO2為常開端。
運行狀態:NC1、COM1斷開,COM1、NO1閉合,NC2、COM2閉合,COM2、NO2斷開。
火警狀態:NC1、COM1斷開,COM1、NO1閉合,NC2、COM2斷開,COM2、NO2閉合。
故障狀態:NC1、COM1閉合,COM1、NO1斷開,NC2、COM2閉合,COM2、NO2斷開。
4.終端盒端子說明:
DL1、DL2:接感溫電纜,DL1接感溫電纜紅色線,DL2接感溫電纜黑色線。
5.布線要求:Z1、Z2采用截面積≥1.0mm2的RVS雙絞線;電源線D1、D2采用截面積≥1.5mm2的RV線;NC1、COM1、NO1,NC2、COM2、NO2采用截面積≥1.0mm2的RV線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。
6.防水接頭進線要求:為達到防護等級,建議使用φ4-φ8直徑的護套線。
編碼操作:可利用本公司生產的電子編碼器進行現場編碼,編碼時將編碼器與警報器的總線端子
Z1、Z2連接,在待機狀態,輸入警報器的地址編碼(1~242),按下“編碼”鍵,編碼成功后顯示“P”,錯誤顯示“E”,按“清除”鍵回到待機狀態。

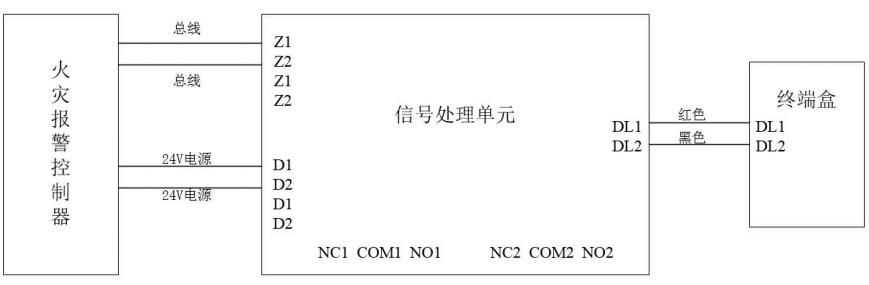

探測器與控制器的總線和電源DC24V相連,實現火災報警功能。具體連接方法如下圖。
