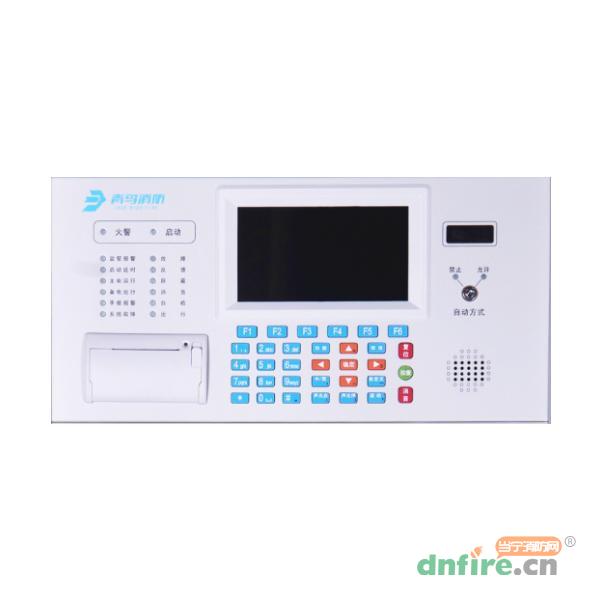

JBF-11SF-AC801顯示控制盤入柜式安裝,占用面板空間5U,主要負責控制器各功能板之間相互協調、各種信息顯示、鍵盤輸入、火警、故障、聯動指示、音響提示、信息打印等。
JBF-11SF-AC801顯示控制盤配接JBF-11SF系列火災報警控制器使用。
通過RS232接口連接消防控制室圖形顯示裝置。
通過CAN總線完成組網,與多臺控制器實現信息共享。
采用高分辨率7寸真彩液晶屏,支持中英文切換,可顯示32字符16個中文的地址注釋信息。
具備多級操作管理權限。
具備一鍵檢查功能,快速讀取系統設備在線數量。
工作電壓 | DC24V-28V,控制器提供 |
工作溫度 | -10℃~+55℃ |
貯存溫度 | -20℃~+65℃ |
相對濕度 | ≤95%(無凝露) |
外殼材質 | 鍍鋅板 |
外觀 | Panton Cool Gray 3U駝砂紋-70 |
產品重量 | 1.9kg |
外形尺寸 | 482.6mm長×221.5mm寬 |
說明:
CAN_L、CAN_H:聯網外CAN總線端子H+、L-,有極性。
FAULT、FIRE:火警繼電器及故障繼電器輸出端子,輸出容量:無源DC30V/2A。
