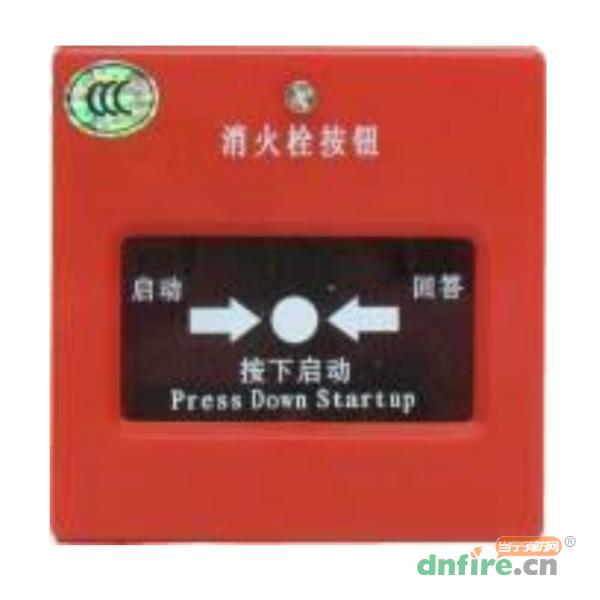

TF2014E消火栓按鈕:根據現場情況,可采用總線(兩線制)和直線(四線制)兩種方式啟動消防泵和接收水泵反饋信號。按鈕有“啟動”和“回答”兩個指示燈,并有一組直接啟泵無源觸點開關。當采用總線方式啟動和接收水泵反饋信號時,需通過火災報警控制器編程,用該信號去啟動消防水泵的直線輸出繼電器,并用水泵啟動(用一個輸入模塊接收)反饋信號來點亮水泵啟動“回答”指示燈。
型號 | TF2014E |
名稱 | 消火栓按鈕 |
品牌 | 特菲爾 |
工作電壓 | 15至32V DC |
報警電流 | ≤2mA 24VDC |
監控電流 | 最大平均監控電流450uA 24VDC |
編碼方式 | 電子編碼 |
報警面板 | 可重復使用 |
工作環境溫度 | -10℃至55℃ |
相對濕度 | 5%至95%Rh,無凝結 |
外殼材質 | 塑料 |
外形尺寸 | 86mm×86mm×35mm |

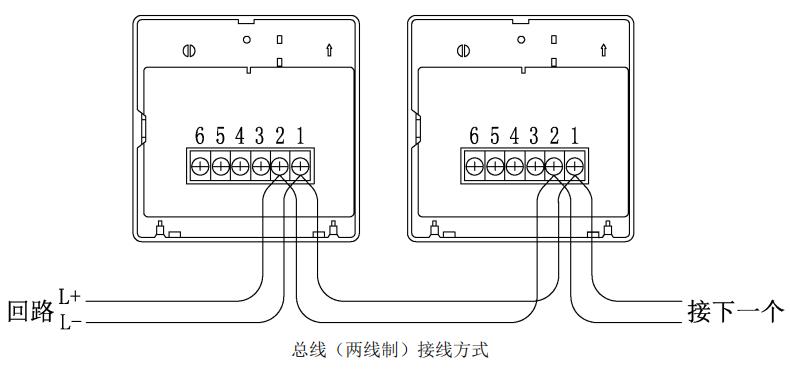

方式一:總線(兩線制)接線方式
1、回路總線輸入端:1(-)、2(+),接回路總線(注意極性)。
2、端子3、4不接線。
3、反饋輸入端:5、6端不接線。

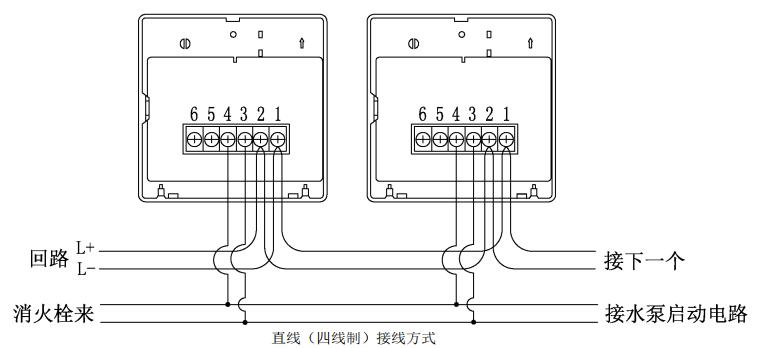

方式二:直線(四線制)接線方式
1、回路總線輸入端:1(-)、2(+),接回路總線(注意極性)。
2、水泵啟動開關:3、4為水泵啟動無源開關。
3、水泵啟動反饋端:5、6端不接線。
