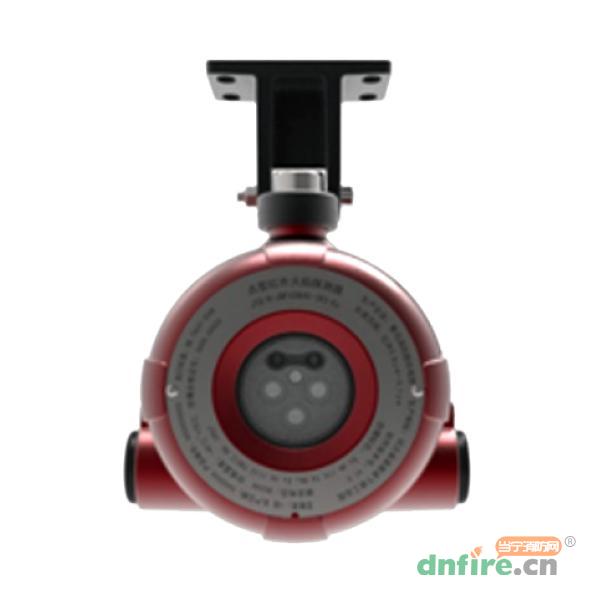

JTG-H-JBF4384C-IR3-Ex點型紅外火焰探測器使用專門設計的IR（紅外）傳感器采集火焰的紅外特征信號，通過內置的高速微處理器和先進的信號處理算法，可有效的區分出真實的火焰輻射與干擾源。該系列火焰探測器具有污染檢測的功能，可靠性高、報警速度快、可設置多級靈敏度，滿足不同場合的需求；優良的隔爆和防護設計，能夠滿足在各種嚴酷的工業場景中使用。
采用工業標準要求設計，性能穩定可靠；
核心電路采用SMT表面貼裝工藝，可靠性高，一致性好；
三色指示燈可顯示正常工作狀態、火警及故障狀態；
可設置多級靈敏度；
紅外光譜特征，通過智能算法，進行火焰判斷，報警速度快，探測距離遠、誤報率低；
同時具有火警和故障繼電器接口；
支持編址和非編址兩種工作模式；
具有污染檢測的功能；
具有RS485接口（Modbus協議）和4~20mA接口；
外殼采用高強壓鑄鋁，產品隔爆性好，防護等級達到IP67，抗粉塵污染、抗潮濕及抗腐蝕能力強等特點；
通過30V/m射頻電磁場輻射抗擾度測試；
該系列火焰探測器具有優良的抗干擾能力，不受風雨、高溫、高濕及自然人工光源等影響，可良好的工作于室內或室外等各種嚴酷的工業現場環境下。
| 產品型號 | JTG-H-JBF4384C-IR3-Ex |
| 產品名稱 | 點型紅外火焰探測器 |
| 傳感器數量 | 3個紅外傳感器 |
| 防爆標志 |
Ex db IIC T6 Gb（氣體防爆） Ex tb IIIC T80℃ Db（粉塵防爆） |
| 工作電壓 |
總線電壓：DC24V,控制器提供(無極性); 電源電壓：DC24V(DC13V~DC30V,無極性) |
| 監視電流 | 回路：≤770uA（DC24V）；電源：≤27mA（DC24V） |
| 報警電流 | 回路：≤830uA（DC24V）；電源：≤39mA（DC24V） |
| 確認燈 | 監視狀態綠色閃亮，報警狀態紅色常亮，故障狀態黃色常亮 |
| 工作模式 | 編址模式、非編模式 |
| 線制 |
編址模式：四線制（回路線無極性、電源線無極性） 非編模式：二線制（電源線無極性） |
| 通訊接口 | RS485（Modbus 協議）；4～20mA 輸出接口 |
| 故障繼電器 | 3A@30VDC，常閉觸點 |
| 火警繼電器 | 3A@30VDC，常開觸點，常閉觸點 |
| 編址范圍 | 11S 協議：1～200；62S 協議：1～252 |
| 編址方式 | 專用電子編碼器 |
| 最遠傳輸距離 | 1000m (RVS2×1.0mm2) |
| 控制器兼容性 | JBF-11SF 系列、 JBF-11SF-C 系列及 JBF51S0X 系列控制器 |
| 光譜范圍 | 紅外 3.8um～5.1um |
| 靈敏度 |
4 級靈敏度可調，1 級最靈敏，4 級最遲鈍； 出廠默認為 3 級，可通過強磁棒進行調節，也可通過編碼器進行調節 |
| 響應時間 | ≤30s |
| 污染檢測 | 有 |
| 火警繼電器不保持功能 |
此功能默認為開 說明：當探測器報警后，如果火源熄滅，在 60s 內，探測器自動恢復為正常監視狀態， 同時火警繼電器復位，可通過編碼器和磁棒進行修改。 |
| 外觀顏色 | RAL3003 寶石紅 |
| 工作溫度 | -40℃～+75℃ |
| 貯存溫度 | -40℃～+85℃ |
| 相對濕度 | ≤95%（無凝露） |
| 防護等級 | IP67 |
| 外殼材質 | 壓鑄鋁 |
| 產品質量 | 約 1020g(含安裝架) |
| 電氣接口 | 2×M20×1.5mm |
| 外形尺寸 | L×W×H:112 mm×105 mm×108 mm(不含安裝架) |
| 認證特性 | 消防認證、防爆認證 |
警告：火焰探測器安裝前，務必切斷火焰探測器供電線路的電源。
注意：
1、現場安裝時，按GB/T 3836.15-2017標準要求、配用與環境相適應的已取得防爆合格證的電纜引入裝置及封堵件，采用耐高溫電纜。
2、火焰探測器的設置應參考《火災自動報警設計規范》（GB 50116-2013）及其他相關規范標準執行。
3、所有連接線截面積不小于1.0 mm2，連接線末端剝?nèi)ゴ蠹s6mm的絕緣護套，連接到火焰探測器的接線端子上。
4、電纜引入裝置及封堵件需與產品配套訂購或自配：電纜引入裝置：JBF-CG-M20×1.5mm或JBF-CGC-M20×1.5mm；封堵件：JBF-Hp-M20×1.5mm或JBF-HpC-M20×1.5mm。
5、檢查外部連接線是否存在短路故障。
