完全滿足國標GB14287.2-2014《電氣火災監控系統》的要求;
信號輸出方式:模擬量信號,兩線輸出;
輸出線要求:3m以?xún)?nèi)ZR-BV-2x1.0mm²;
測量范圍:0~1000mA;
測量精度:0.5%;

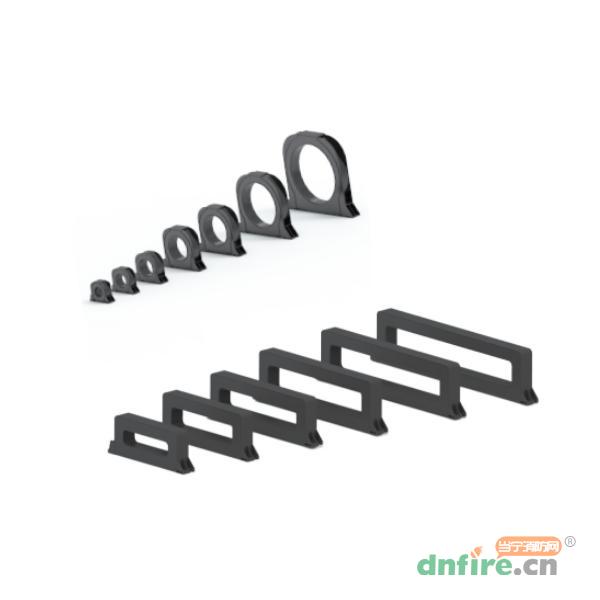

具備穿電纜式、穿銅排式多種安裝方式及尺寸。
ZT-R1 | 圓形 | 過線電流0~100A,圓形內孔 45mm |
ZT-R2 | 圓形 | 過線電流0~250A,圓形內孔 65mm |
ZT-R4 | 圓形 | 過線電流0~400A,圓形內孔 80mm |
ZT-R6 | 圓形 | 過線電流0~630A,圓形內孔 100mm |
ZT-S1 | 方形 | 過線電流0~100A,方形內孔110mm*25mm |
ZT-S2 | 方形 | 過線電流0~250A,方形內孔150mm*35mm |
ZT-S4 | 方形 | 過線電流0~400A,方形內孔190mm*35mm |
ZT-S6 | 方形 | 過線電流0~630A,方形內孔240mm*45mm |
ZT-S10 | 方形 | 過線電流0~1000A,方形內孔300mm*46mm |
ZT-S18 | 方形 | 過線電流0~1800A,方形內孔400mm*45mm |
ZT-S25 | 方形 | 過線電流0~2500A,方形內孔500mm*45mm |
過線電流 | ≤2500A |
一次繞組額定電流 | 1000mA |
二次繞組額定電流 | 0.5mA |
額定負載電阻 | 500 |
額定連續熱電流 | 2A |
精度等級 | 0.5 級 |
介質強度 | 2500V/1mA/min |
絕緣電阻 | 500Ω/500V/min |
工作頻率 | 50Hz~60Hz |
工作環境溫度 | -12℃~+45℃ |
相對濕度 | <95%RH、不凝露 |
