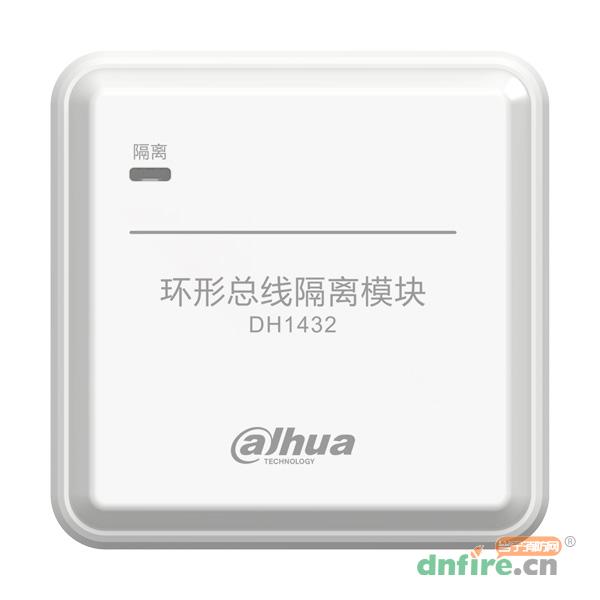

環形總線隔離模塊是一種是短路隔離保護裝置。主要應用在火災自動報警系統環形布線方案中,當環形總線出現短路時,短路點位兩側環形總線隔離模塊動作,自動隔離短路區段,保障其他部分環形總線不受短路影響。每只環形總線隔離模塊保護的火災探測器、手動火災報警按鈕和模塊等消防設備的總數不應超過32點。
環形布線是將回路中的探測器、手動火災報警按鈕、警報器、聯動模塊等依次通過總線與火災報警控制器相連,并最終返回火災報警控制器,形成一個環形通路。環形總線可實現雙向傳輸信號,為系統回路提供了一條額外的傳輸路徑,因此在總線任一點發生開路故障時,不會影響整個回路的正常運行。在總線某一點短路時,短路位置相鄰兩側的隔離模塊動作,實現對短路區域隔離,以免影響整個系統的正常運行。環形總線隔離模塊是環形布線中的所需模塊。其采用二線制通訊工作方式,通過內部電路設計自動對短路線路進行切換保護。
編碼范圍 | 1~254 |
通訊距離 | ≤1500m |
產品尺寸 | 90.0mm×90.0mm×37.0mm(長×寬×高) |
顏色 | 白色 |
工作溫度 | -10℃~+55℃ |
儲存溫度 | -20℃~+65℃ |
工作濕度 | ≤95%RH(無凝結) |
