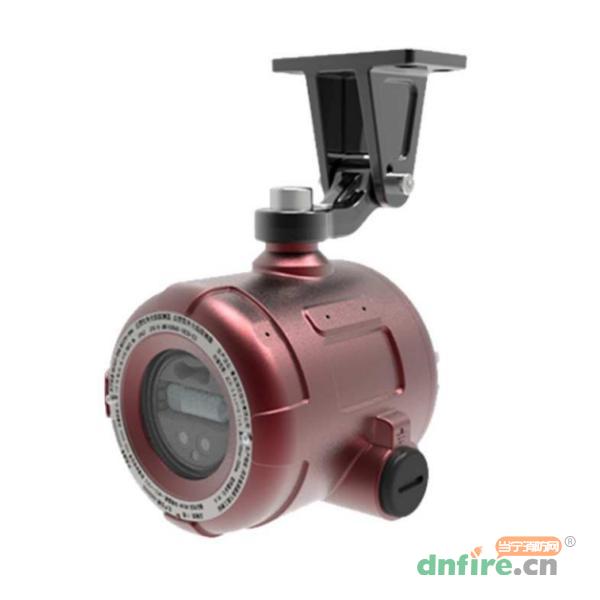

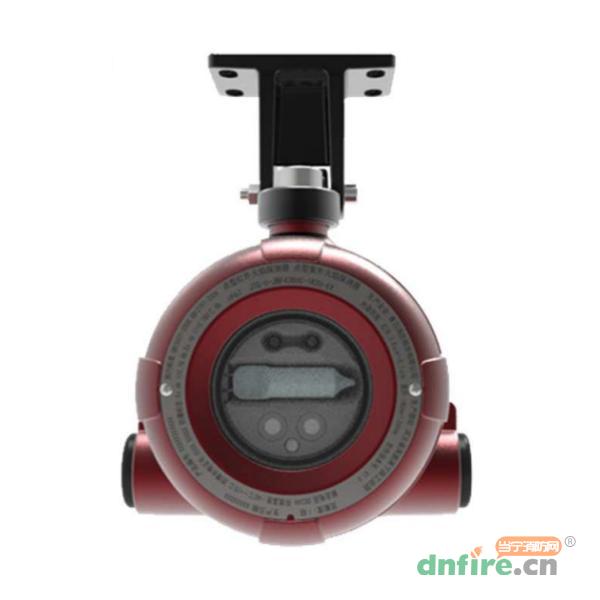

點型紅外火焰探測器、點型紫外火焰探測器（點型紅紫外復合火焰探測器），使用專門設計的IR（紅外）傳感器和UV（紫外）傳感器采集火焰的紅外和紫外特征信號，通過內置的高速微處理器和先進的信號處理算法，可有效的區分出真實的火焰輻射與干擾源。該火焰探測器具有污染檢測的功能，可靠性高、報警速度快、可設置多級靈敏度，滿足不同場合的需求；優良的隔爆和防護設計，能夠滿足在各種嚴酷的工業場景中使用。
采用工業標準要求設計，性能穩定可靠；
核心電路采用SMT表面貼裝工藝，可靠性高，一致性好；
三色指示燈可顯示正常工作狀態、火警及故障狀態；
可設置多級靈敏度；
紅外、紫外雙光譜特征，通過智能算法，進行火焰判斷，報警速度快，探測距離遠、誤報率低；
同時具有火警和故障繼電器接口；
支持編址和非編址兩種工作模式；
具有污染檢測的功能；
具有RS485接口（Modbus協議）和4~20mA接口；
外殼采用高強壓鑄鋁，產品隔爆性好，防護等級達到IP67，抗粉塵污染、抗潮濕及抗腐蝕能力強等特點；
通過30V/m射頻電磁場輻射抗擾度測試；
該火焰探測器具有優良的抗干擾能力，不受風雨、高溫、高濕及自然人工光源等影響，可良好的工作于室內或室外等各種嚴酷的工業現場環境下。
點型紅外火焰探測器+點型紫外火焰探測器是一種復合式多波段紅外、紫外感光式火災探測器，通過多通道紅外和紫外傳感器接收的碳氫化合物燃燒時火焰發出的紅外光和紫外光。再根據不同紅外波段和紫外波段的特征，使用先進的信號處理和智能報警邏輯判斷算法，準確、快速的報出火警信息。
| 產品型號 | JTG-U-JBF4386C-IR2U-Ex |
| 工作電壓 | 總線電壓：DC24V,控制器提供(無極性); 電源電壓：DC24V(DC13V~DC30V,無極性) |
| 監視電流 | 回路：≤770uA（DC24V）；電源：≤27mA（DC24V） |
| 報警電流 | 回路：≤830uA（DC24V）；電源：≤39mA（DC24V） |
| 確認燈 | 監視狀態綠色閃亮，報警狀態紅色常亮，故障狀態黃色常亮 |
| 工作模式 | 編址模式、非編模式 |
| 線制 | 編址模式：四線制（回路線無極性、電源線無極性） 非編模式：二線制（電源線無極性） |
| 通訊接口 | RS485（Modbus 協議）；4～20mA 輸出接口 |
| 故障繼電器 | 3A@30VDC，常閉觸點 |
| 火警繼電器 | 3A@30VDC，常開觸點，常閉觸點 |
| 編址范圍 | 11S 協議：1～200；62S 協議：1～252 |
| 編址方式 | 專用電子編碼器 |
| 最遠傳輸距離 | 1000m (RVS2×1.0mm2) |
| 控制器兼容性 | JBF-11SF 系列、 JBF-11SF-C 系列及 JBF51S0X 系列控制器 |
| 光譜范圍 | 紅外 3.8um～5.1um，紫外 180nm～260nm |
| 靈敏度 | 4 級靈敏度可調，1 級最靈敏，4 級最遲鈍； 出廠默認為 3 級，可通過強磁棒進行調節，也可通過編碼器進行調節 |
| 響應時間 | ≤30s |
| 污染檢測 | 有 |
| 火警繼電器不保持功能 | 此功能默認為開 說明：當探測器報警后，如果火源熄滅，在 60s 內，探測器自動恢復為正常監視狀態， 同時火警繼電器復位，可通過編碼器和磁棒進行修改。 |
| 外觀顏色 | RAL3003 寶石紅 |
| 外殼材質 | 壓鑄鋁 |
| 產品質量 | 約 1030g(含安裝架) |
| 電氣接口 | 2×M20×1.5mm |
| 外形尺寸 | L×W×H:112 mm×105 mm×108 mm(不含安裝架) |
| 認證特性 | 消防認證、防爆認證 |
接線端子圖
接線端子說明
與兼容火災報警控制器總線連接，需編碼；
將消防二總線接在L1、L2端子上，接線無極性；將電源線接在V1、V2端子上，接線無極性，如下圖。
非編碼模式配套消防模塊接線圖如下：
警告：火焰探測器安裝前，務必切斷火焰探測器供電線路的電源。
注意：
1、現場安裝時，按GB/T 3836.15-2017標準要求、配用與環境相適應的已取得防爆合格證的電纜引入裝置及封堵件，采用耐高溫電纜。
2、火焰探測器的設置應參考《火災自動報警設計規范》（GB 50116-2013）及其他相關規范標準執行。
3、所有連接線截面積不小于1.0 mm2，連接線末端剝?nèi)ゴ蠹s6mm的絕緣護套，連接到火焰探測器的接線端子上。
4、電纜引入裝置及封堵件需與產品配套訂購或自配：電纜引入裝置：JBF-CG-M20×1.5mm或JBF-CGC-M20×1.5mm；封堵件：JBF-Hp-M20×1.5mm或JBF-HpC-M20×1.5mm。
5、檢查外部連接線是否存在短路故障。
