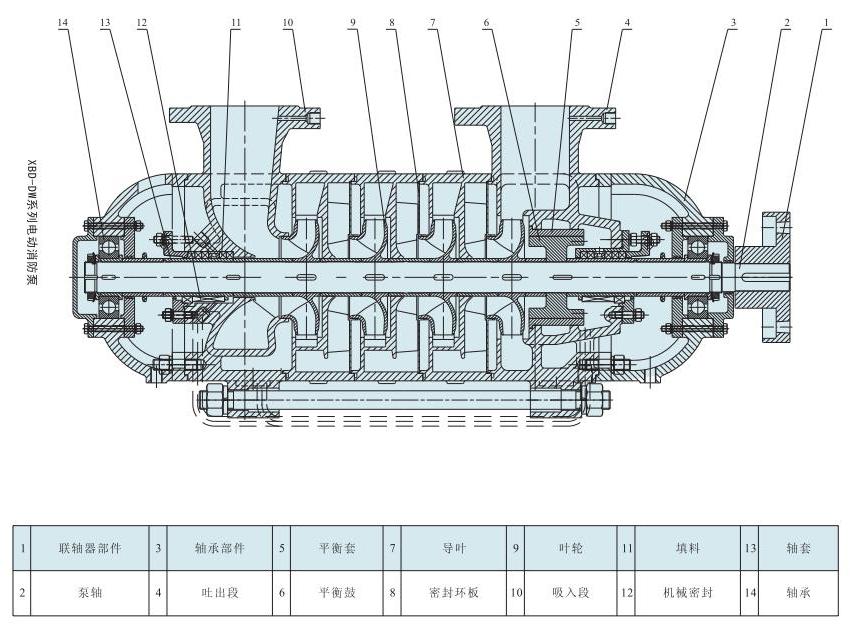

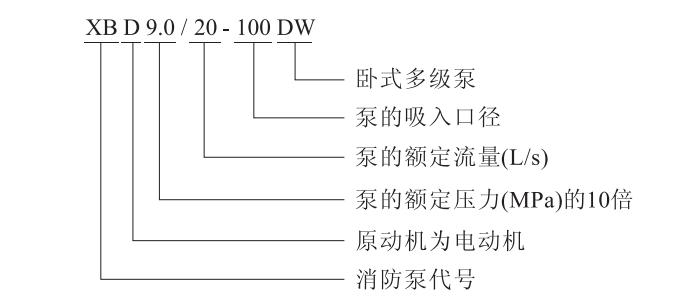

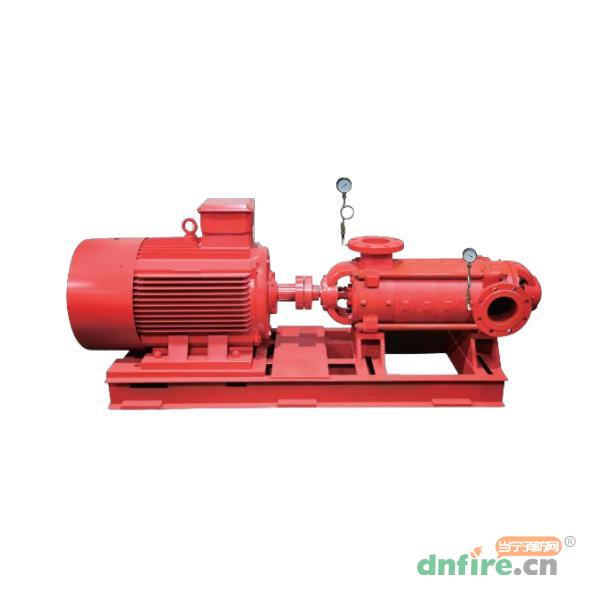

XBD-DW型臥式多級消防泵組主要由定子、轉子、軸承和軸封四大部分組成:
1、定子部分主要由吸入段、導葉、吐出段等組成,用拉緊螺栓將各段夾緊,構成工作室。該系列泵吸入口為水平方向,從電機往泵看在水泵右側:吐出口垂直向上,泵吐出側靠近電機端。
2、轉子部分主要由軸、葉輪、平衡鼓和軸套組成。軸將動力傳遞給葉輪使其工作:平衡鼓用來平衡軸向力:軸上裝有可更換的軸套用來保護軸。
3、軸承部分為滾動軸承部件,滾動軸承部件主要由軸承座、軸承軸承壓蓋等組成,采用油脂潤滑。
4、軸封使用機械密封,采用平衡室內的壓力水進行潤滑和冷卻。
5、泵通過彈性柱銷聯軸器由原動機直接驅動。從原動機端看泵,泵為逆時針方向旋轉。

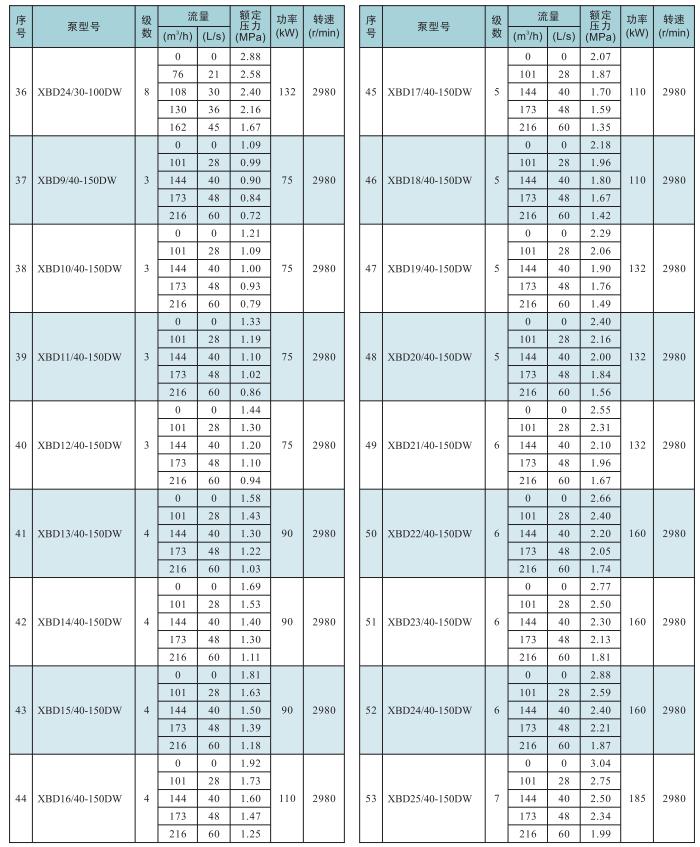

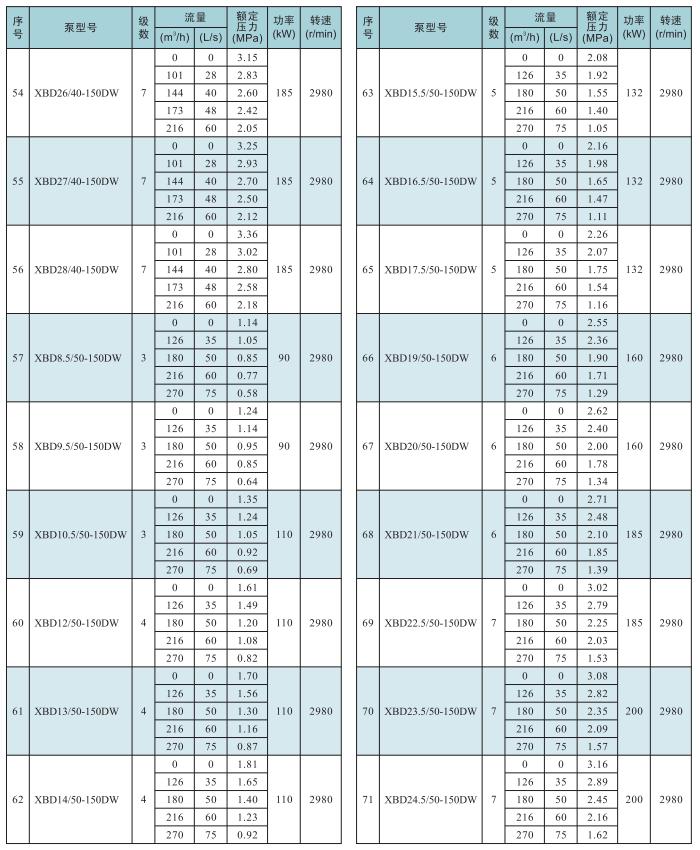

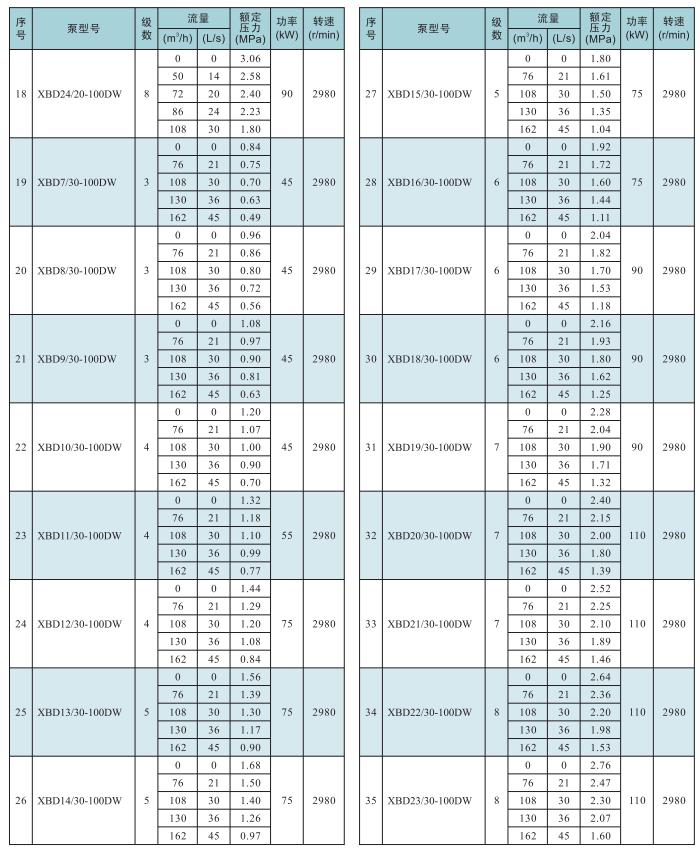

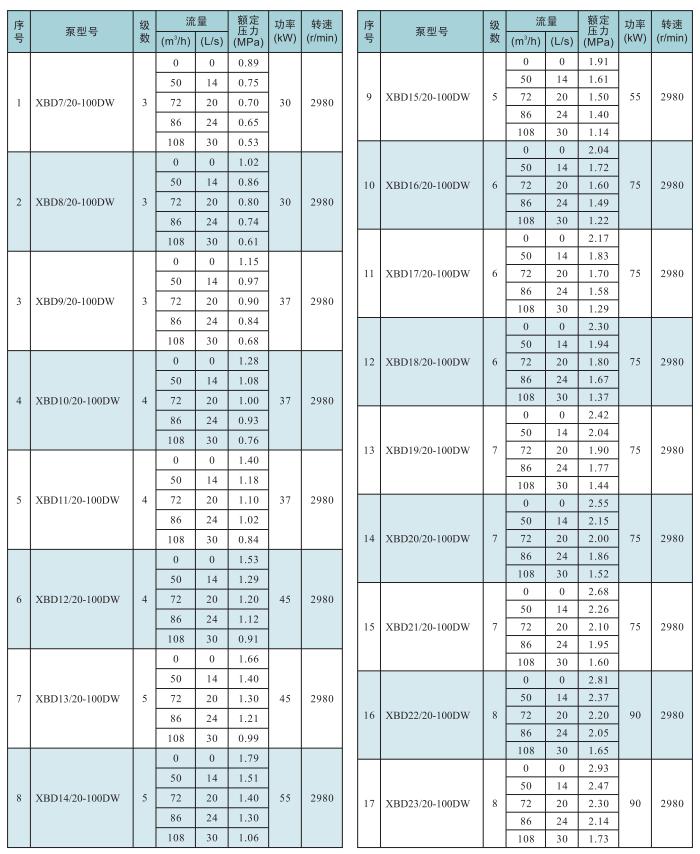

額定流量:20~50L/S(72~180m3/h)
額定壓力:0.6~3.1MPa(60~310m)
介質溫度:80℃以下
介質:不含固體顆粒的清水及物理化學性質類似清水的液體
