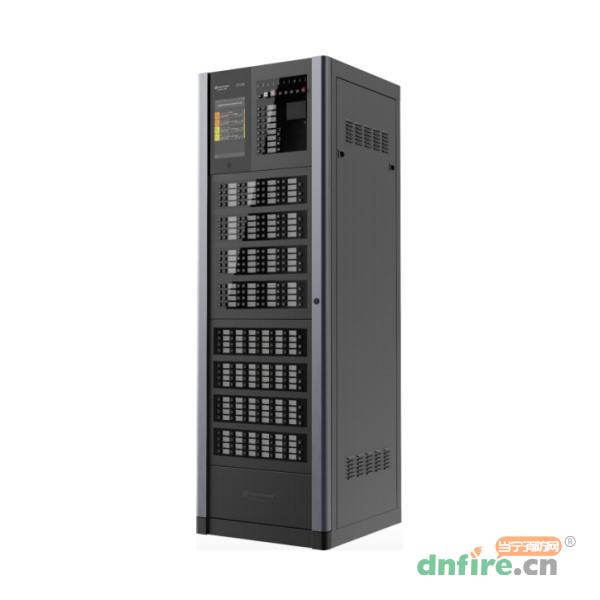

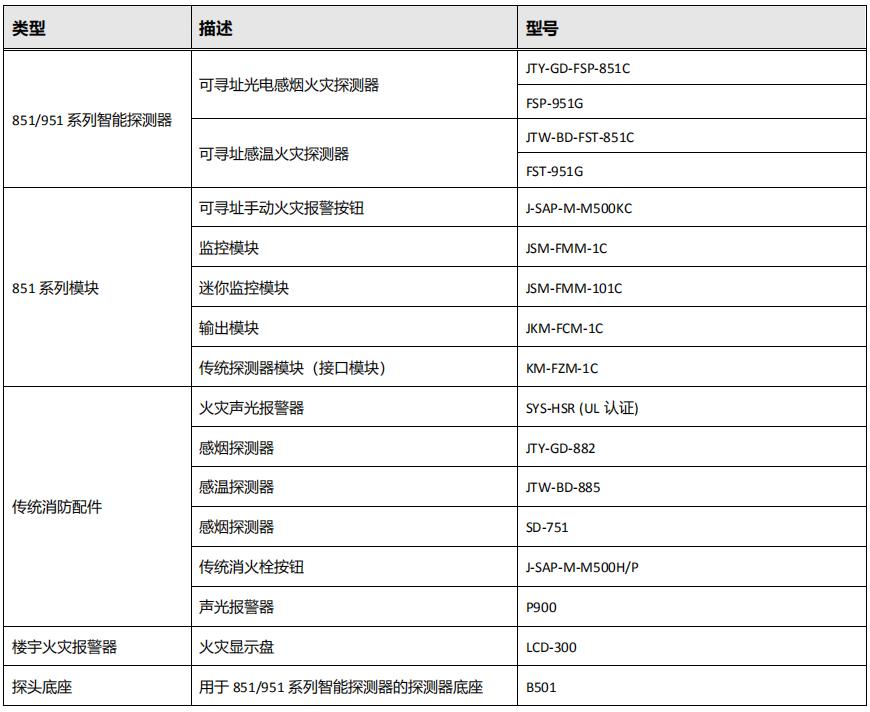

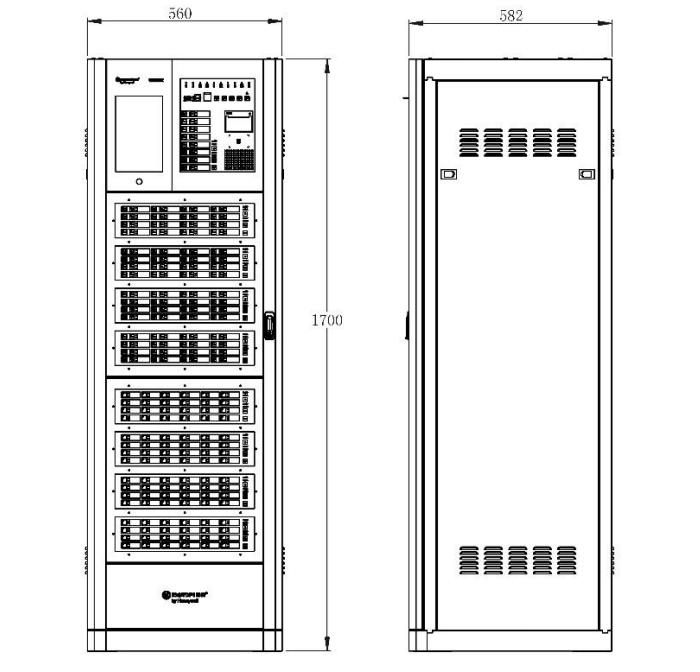

JB-TG-NFS3-3030火災報警控制器，裝備了10英寸彩色圖形觸摸顯示屏，方便用戶操作。其模塊化設計使得各種功能模塊能夠快速插拔于機柜之間，從而簡化了安裝并且方便模塊定制。JB-TG-NFS3-3030火災報警控制器還支持身份識別和用戶管理功能，并且與霍尼韋爾系統(tǒng)的各類組件實現(xiàn)了完美的兼容。

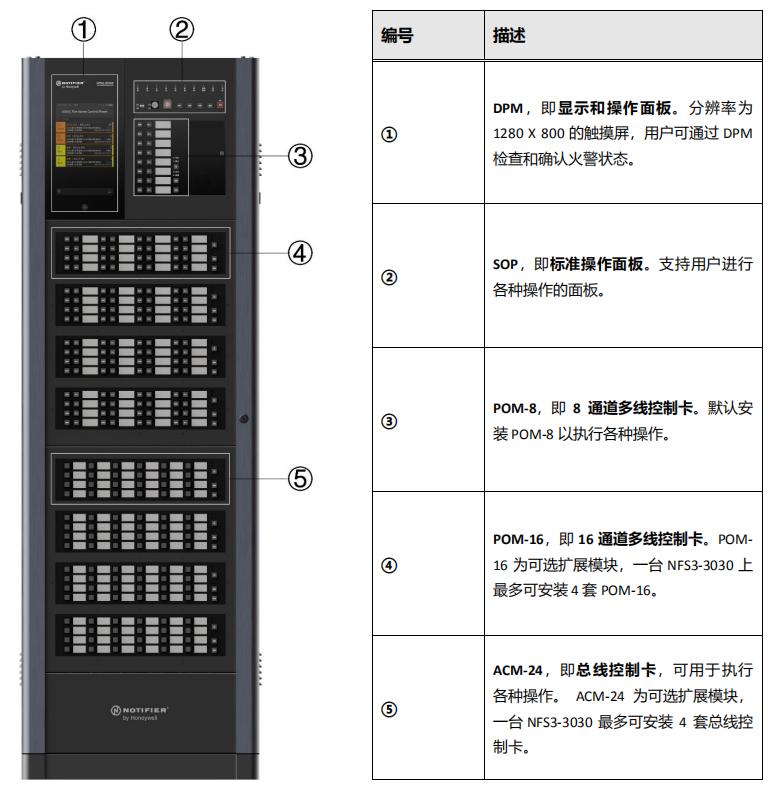

NFS3-3030由前面板和安裝模塊的內部組件構成。前面板上安裝有DPM、SOP、POM-8、POM-16和ACM-24操作面板（部分為選配），以供用戶執(zhí)行各種操作。
機柜內安裝有母板和接線板。模塊安裝在母板上并連接到回路卡/多線卡接線板（TBB）或主控卡接線板（TBB-Core）上。

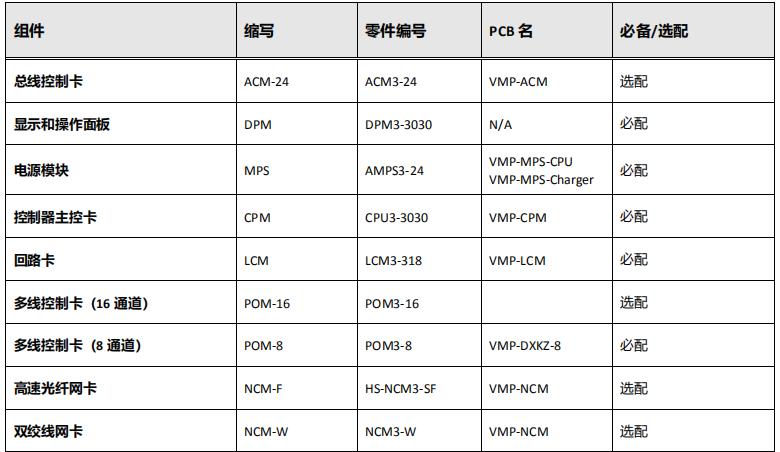

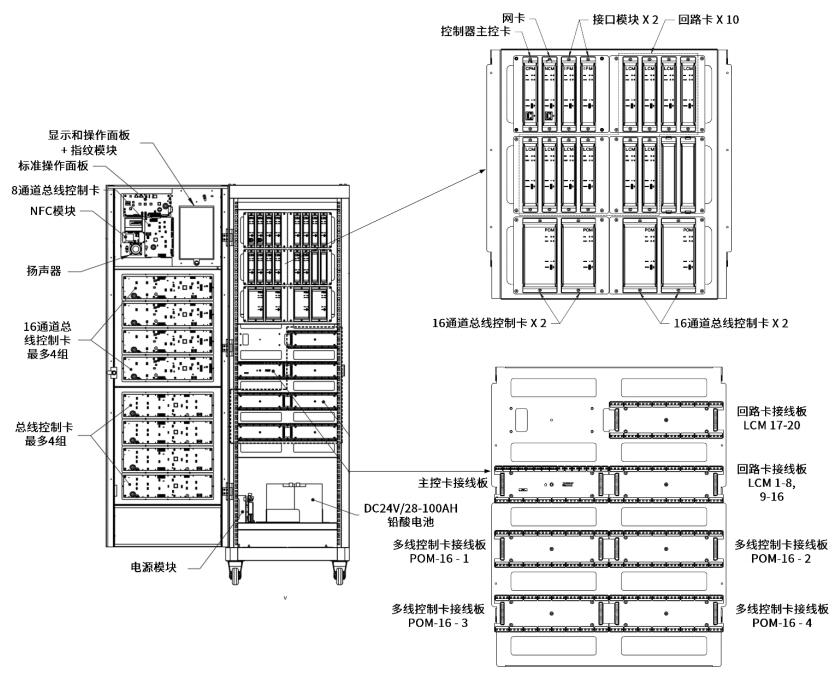

NFS3-3030可安裝一系列模塊，包括1個控制器主控卡（CPM）、1個網卡（NCM-F/NCM-W）、2個接口模塊（IFM）、10個LCM（回路卡）和4個POM-16模塊（16通道多線控制卡）。上圖顯示了要求的安裝布局，其中CPM位于左上角的第1個插槽上，其右側是NCM和2個IFM模塊。LCM所用插槽為第一排的其余4個插槽和第二排的6個插槽，而4個POM-16模塊則位于底部。
要連接模塊，需要使用多線卡/回路卡接線板（TBB）和主控卡接線卡（TBB-Core）。機柜上應安裝1塊TBB-Core和6塊TBB。在第一排，用于LCM模塊的接線板板位于右上角，支持第17至20個回路。第二排左側只有1塊TBB-Core，用于連接CPM、POM-8、NCM和IFM模塊。第二排右側是用于LCM模塊的接線板，支持1至16回路。第三行和第四行各有2個用于POM-16模塊的接線板。
