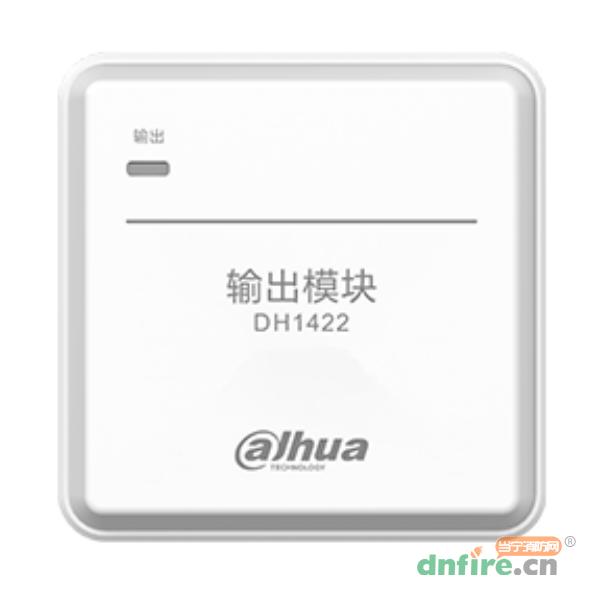

DH1422輸出模塊是火災自動報警系統的組成部分,也可用于控制背景音樂以及消防應急廣播線的通斷。其采用二線制通訊工作方式,通過內部微型處理器總線通訊電路執行控制器命令,模塊在切換到消防廣播后自回答,并將切換信息傳回火災報警控制器,以表明切換成功。該模塊可配接JB-QGL-DH1001消防聯動控制器等控制器、背景音樂與消防應急廣播系統,常用在具有火災自動報警系統、消防應急廣播系統、背景音樂系統的場所,例如商場、酒店、學校、廠房等民用建筑或工業建筑。
布線方便:二線制,無極性
通訊可靠:采用高性能微處理器,靈敏度高、運行穩定可靠
超低功耗:超低監視電流及動作電流
安裝便利:底座接線端子采用防脫設計,方便安裝接線
型號 | DH1422 |
名稱 | 輸出模塊 |
品牌 | 大華 |
工作電壓 | DC24V |
靜態電流 | ≤270μA |
動作電流 | ≤7mA |
輸出容量 | DC24V/2A(可配接5W音響45個,3W音箱80個) |
指示燈 | 輸出燈:紅色(正常狀態閃亮6s/次,啟動時常亮,故障時快閃2s/次) |
線制 | 二線制 |
編碼范圍 | 電子編碼,可在1~254之間任意設定 |
通訊距離 | ≤1500 m |
工作溫度 | -10℃~+55℃ |
儲存溫度 | -20℃~+65℃ |
相對濕度 | ≤95%,無凝露 |
殼體顏色 | 白色 |
重量 | 約117 g(含底座) |
外形尺寸 | 90.0 mm×90.0 mm×37.0 mm(帶底座) |
執行標準 | GB16806-2006 |
端子1、2:信號線,無極性
端子3、4:音箱線(音箱線末端需要并聯一個47KΩ電阻)
端子6、7:背景廣播
端子8、9:消防廣播
