*產品介紹來源海灣GST 2023-10-23發布

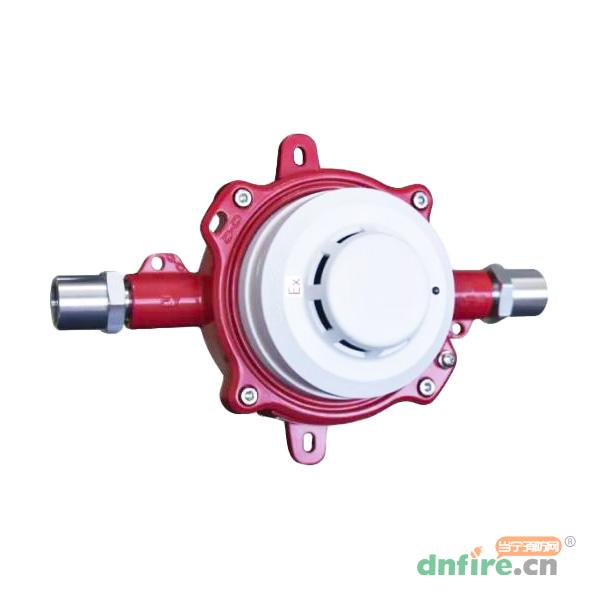

JTY-GM-GSTN9811(Ex)/WIS點型光電感煙火災探測器由感煙探頭和安全柵兩部分組成，其中感煙探頭是采用紅外散射原理研制而成的點型光電感煙火災探測器，安全柵為隔爆型安全柵，外殼為鋁合金材料，具有很好的機械強度，安裝使用方便。
JTY-GM-GSTN9811(Ex)/WIS探測器適用于ⅡB、ⅡC類爆炸性氣體環境的1區和2區，不適用于0區及煤礦井下環境，可用于戶外，需根據現場環境選用。
| 型號 | JTY-GM-GSTN9811(Ex)/WIS |
| 名稱 | 點型光電感煙火災探測器 |
| 品牌 | 海灣 |
| 使用環境 | 溫度：-40℃～+55℃；相對濕度 ≤ 95%，腔體內部不凝露 |
| 工作電壓 | 總線電壓 24V，電壓允許范圍：16～28V |
| 電流參數 | 監視電流 ≤ 4.1mA，報警電流 ≤ 4.3mA |
| 回路帶載能力 | 線芯截面不小于 1.5mm² 雙絞線，長度 1000m，不超過 70 只 |
| 外形尺寸 | 274mm×176mm×103mm |
| 防護等級 | IP65（隔爆部分）/IP54(本安部分) |
| 殼體材料和顏色 | 金屬/紅色（隔爆部分）；塑料/白色（本安部分） |
| 重量 | 約 1.3kg |
| 安裝孔距 | 149~156mm |
| 防爆標志 | Ex db ib IIC T6 Gb |
| 防爆合格證號 | CE23.7254 |

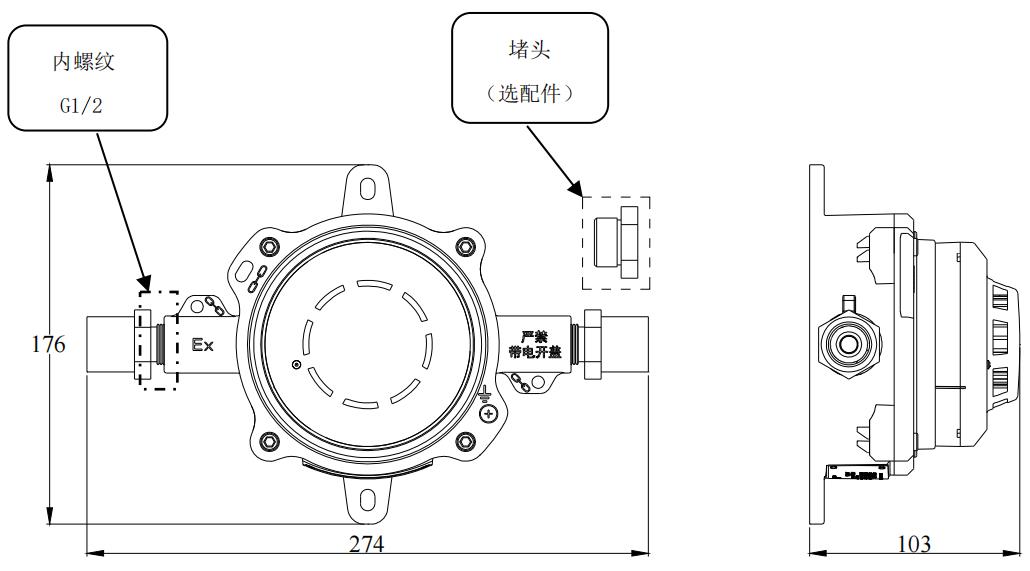

外形尺寸示意圖如下圖所示。（單位：mm）
注：2024年6月份更改了接口，由原來的M20X1.5更改為G1/2。
判斷方法：現場可以用接口的外螺紋接另一個手報或聲光的接口的內螺紋那端，如果能順利連接，接口為M20X1.5；否則接口為G1/2內絲管螺紋。
警告：安裝設備之前，請切斷回路的電源。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.探測器安裝在場所的頂部，使用兩個M6×60的膨脹螺栓直接固定在頂部，并確認固定牢固。

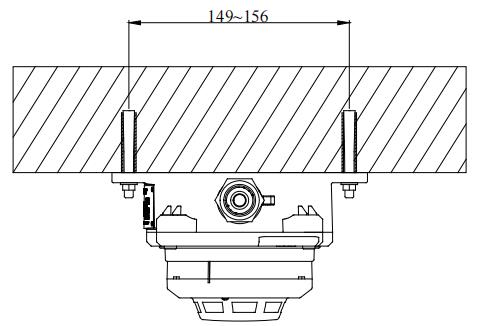

頂部安裝示意圖
3.接線端子
探測器安全柵底座內置3個兩位接線端子，接入的總線與內置的電器連接線串聯連接，其中Z1Z2連接控制器總線，接地端子連接地線。

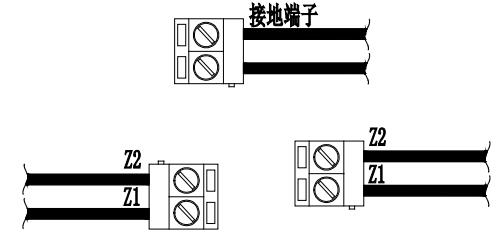

接線端子示意圖
4.布線要求：
連接的電纜應使用銅芯多股導線的電纜，在1區和2區，線芯截面應不小于1.5mm2，電纜外徑φ7mm-φ8mm。

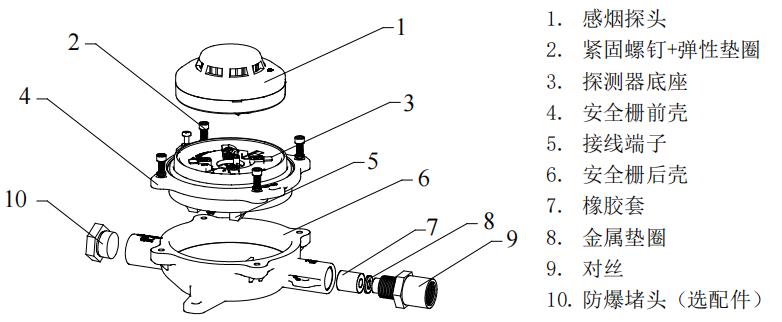

5.組裝接線，參見示意圖：
本探測器可以雙端接線，接線步驟如下：
1.從包裝中取出附件袋，打開附件袋（附件袋中包括對絲2個，橡膠套2個，金屬墊圈2個，緊固螺釘4個，彈性墊圈4個），打開安全柵的前殼。
2.將電纜線依次穿過對絲、金屬墊圈、橡膠套，電纜需預留出適合的接線長度。
3.將橡膠套、金屬墊圈、對絲連同電纜一同旋進安全柵殼體，準備接線。
4.將電纜芯剝?nèi)ネ馄ち舫鼋饘賹?dǎo)線5mm，將電纜的金屬線頭與上蓋內的接線端子相連接。整理電纜，使位置長度適合，然后用扳手將對絲擰緊。
5.確認本探測器是否需要串聯使用，如是串聯使用需雙向接線時，將電纜線按以上方法從安全柵兩端分別接入并旋緊；如本探測器不需要串聯雙向接線時（比如產品在線路的最末端），安全柵另一側進線端必須拆下對絲并用防爆堵頭（選配件）旋牢。
6.接線完成后，扣上安全柵前殼。將緊固螺釘穿過彈性墊圈，旋緊緊固螺釘，從安全柵外接地螺釘接入保護地。
7.檢查安全柵電纜壓緊對絲、防爆堵頭和緊固螺釘，需要旋牢。
8.待安全柵安裝牢固后，將探頭底部對正底座順時針旋轉，即可將探頭安裝在底座上。
