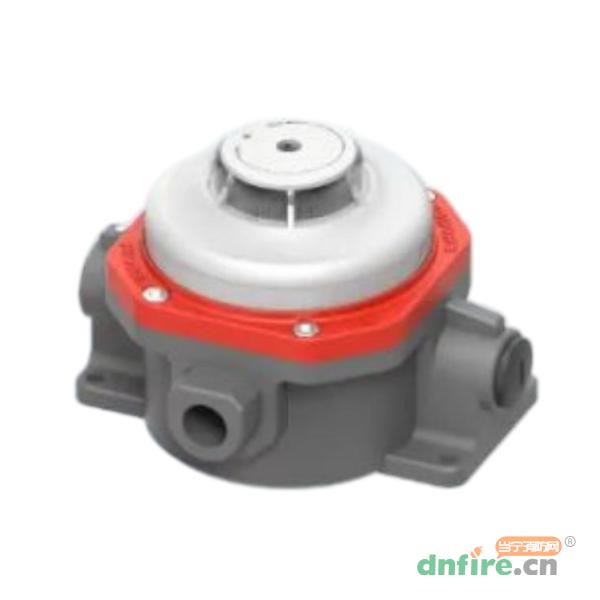

JTW-ZD-A20G-Ex型點型感溫火災探測器是通過二線制總線接入相兼容的火災報警控制系統，為二總線工作方式。探測器內置微處理器，支持電子編碼。
探測器實時采集現場溫度信息，并將數據傳送至火災報警控制系統，同時也能接收并執行火災報警控制系統給出的控制命令。巡檢狀態時，探測器指示燈閃亮，當被監視區域發生火災，溫度上升到報警閾值后，控制系統根據接收到的探測器信息確認火警發生，同時點亮探測器指示燈，指示有火警發生。
探測器防爆性能符合GB/T 3836.1-2021《爆炸性環境第1部分：設備通用要求》、GB/T 3836.2-2021《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》及GB/T 3836.4-2021《爆炸性環境第4部分：由本質安全型“i”保護的設備》。探測器防爆標志為Ex db ibⅡC T6 Gb，適用于具有ⅡA、ⅡB、ⅡC級，T1～T6組別的爆炸性混合物場所中的1區或2區使用。
全電子編碼，編碼地址可通過編碼器現場改寫；
具有溫度補償，傳感器失效檢測功能（故障上報控制器）；
無極性二總線連接，安裝、維護方便；
具有差溫報警功能。
| 型號 | JTW-ZD-A20G-Ex |
| 名稱 | 點型感溫火災探測器 |
| 品牌 | 三江 |
| 防爆標志 | Ex db ib IIC T6 Gb |
| 適用爆炸環境 | 適用于具有ⅡA、ⅡB、ⅡC 級，T1～T6 組別的爆炸性混合物場所中的 1 區或 2 區 使用 |
| IP 等級 | 隔爆腔防護等級 IP66 |
| 工作方式 | 無極性二總線 |
| 產品類別 | A2R |
| 電氣接口 | 2-M20×1.5 |
| 編碼方式 | 通過編碼器可現場編碼，地址范圍 1～324 任選 |
| 工作電壓 | 總線 24V |
| 工作電流 | ＜1mA(監視狀態) |
| 報警狀態 | ＜1.5mA（報警狀態） |
| 工作指示燈 | 監視狀態紅色指示燈閃爍，報警狀態紅色指示燈常亮 |
| 使用環境溫度 | -10℃～+50℃ |
| 相對濕度 | ≤95%(40℃±2℃無凝露) |
| 重量 | 約 1.45kg |
| 保護面積 | 具體參考國標 GB 50116-2013《火災自動報警系統設計規范》相關規定 |
配套隔爆底座的下殼及殼內安全柵板載接線端子示意圖：
端子定義：L1、L2無極性兩線制
L1、L1信號端（L1）、板上相連L2、L2信號端（L2）、板上相連

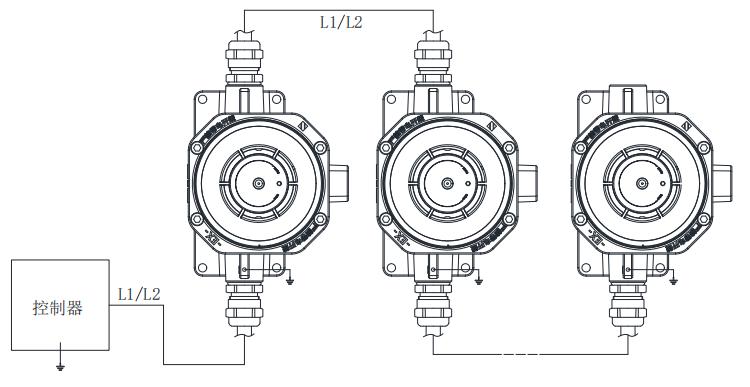

探測器接線圖：
探測器通過二線制總線并聯，接入相兼容的火災報警控制系統。探測器采用無極性連接，多個探測器與控制器連接的示意圖如圖所示。
