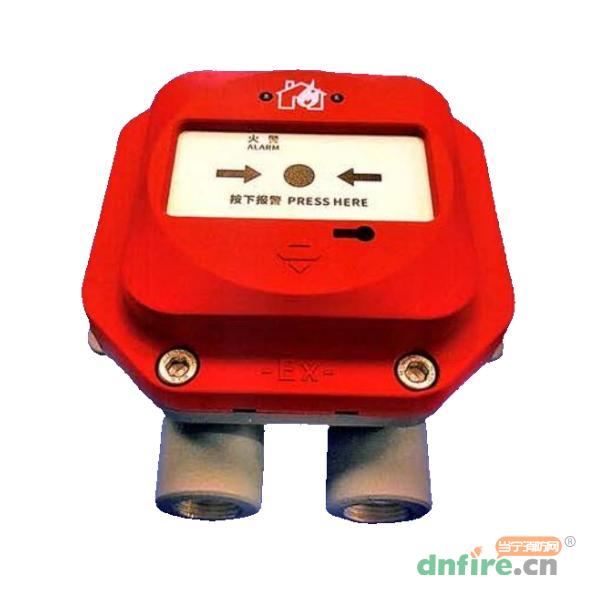

J-SAP-M-A62G-Ex型手動火災報警按鈕主要配合智能二總線控制器使用。當人工確認發生火情后，按下此按鈕，即可向火災報警控制器發出報警信號，火災報警控制器接收到報警信號，將顯示出按鈕的編碼地址及設備狀態。正常運行時紅色指示燈閃亮，火警時紅色火警指示燈常亮。
手報防爆類型為隔爆型，符合GB/T 3836.1-2021《爆炸性環境第1部分：設備通用要求》和GB/T 3836.2-2021《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的有關規定，適用于石油、化工行業等有防爆要求的1區及2區使用。手報內置微處理器，支持電子編碼。
防爆類型為隔爆型；
全電子編碼，可通過編碼器現場改寫；
上蓋和底座間可旋轉4個方向相互配合使用；
手報提供無源輸出觸點，可通過中間繼電器直接控制外部設備；
手報上的按片在按下后可用專用工具復位，不會破碎，可重復使用；
無極性二總線連接，安裝、維護方便；
手報具有唯一ID碼，維護簡單方便。
| 型號 | J-SAP-M-A62G-Ex |
| 名稱 | 隔爆型手動火災報警按鈕 |
| 品牌 | 三江 |
| 防爆標志 | Ex db ⅡC T6 Gb |
| 防護等級 | IP66 |
| 適用爆炸環境 | 含有Ⅱ類 A、B、C 級 T1~T6 組可燃?xì)怏w或蒸汽與空氣形成的爆炸性混合物的 1 區、2 區危險場所 |
| 工作方式 | 無極性二總線 |
| 工作電流 | 監視狀態＜300uA，報警狀態＜1mA |
| 輸出觸點 | 容量 0.1A/30VDC，常開觸點 |
| 編碼方式 | 電子編碼，編碼地址 1～324 任選 |
| 啟動零件 | 重復使用型金屬按片，啟動后可用專用工具人工手動復位 |
| 啟動方式 | 人工按下按片 |
| 編碼方式 | 通過編碼器可現場編碼，地址編碼 1～324 任選 |
| 工作指示 | 紅色火警指示燈，巡檢時火警指示燈閃亮，報警時火警指示燈常亮 |
| 配接主機 | 火災報警控制器 |
| 電氣接口 | 2-M20×1.5 |
| 使用環境溫度 | 可戶外，-40℃～+70℃ |
| 相對濕度 | ≤95%(40℃±2℃無凝露) |
| 重量 | 約 1.15kg（帶底座） |

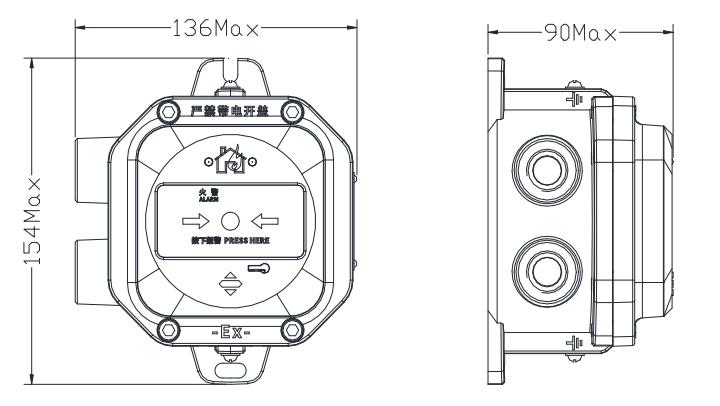

| 外型尺寸 | 154×136×90（mm） |
接線端子說明：

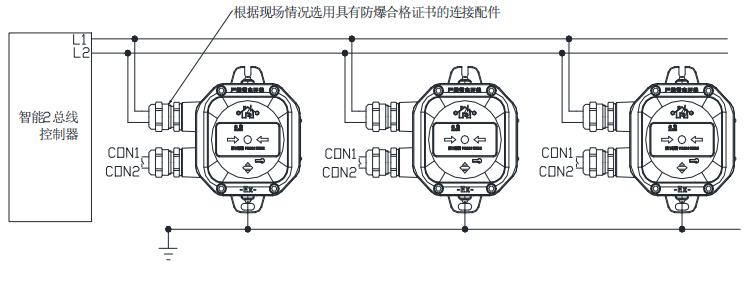

防爆手報接線圖：
把手報L1和L2端口接到控制器總線上，可把CON1和CON2端口當作開關使用，最大可帶0.1A/30VDC負載。
