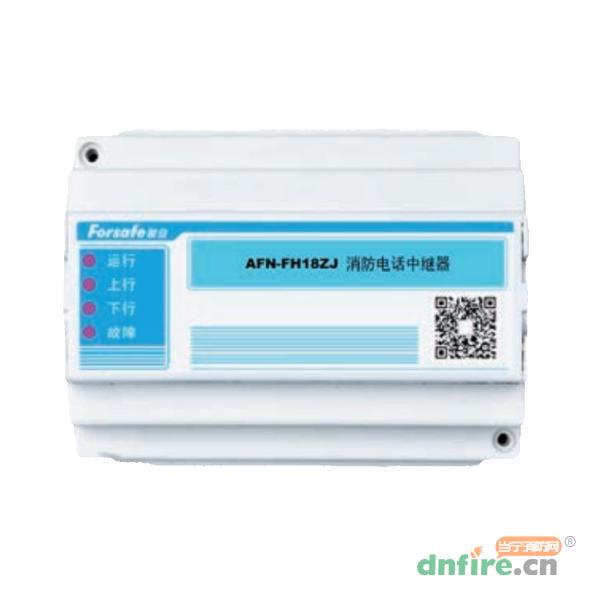

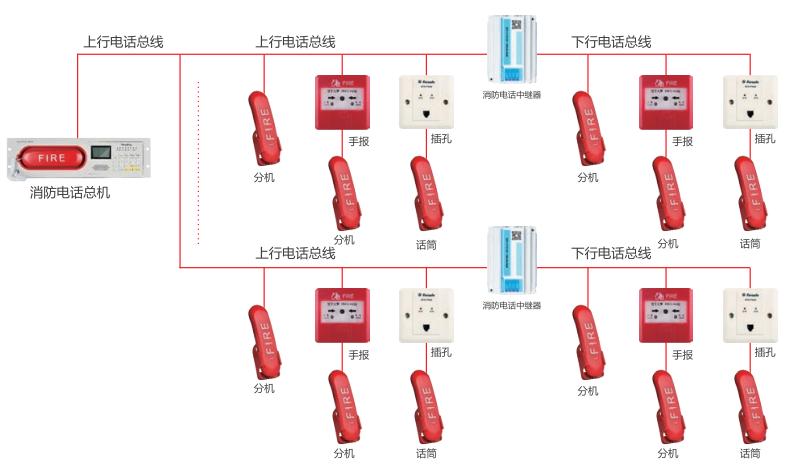

AFN-FH18ZJ消防電話中繼器為隔離型中繼器,可用于常規消防電話系統和消防電話聯網系統中,與消防電話總機、消防電話分機、消防電話插孔和消防電話話筒一起構成消防電話系統,其主要用于擴展常規總線通訊的距離。
1.可擴展總線通訊距離;
2.可以有效增強系統總線的信號強度、提高總線可靠性及抗干擾能力;
3.可以有效起到總線分區隔離效果
4.輸出總線具有短路檢測功能;
5.安裝方式推薦采用導軌式。
型號 | AFN-FH18ZJ |
名稱 | 消防電話中繼器 |
品牌 | 賦安 |
額定電壓 | DC18V~DC28V |
工作電流 | 小于100mA |
下行地址數 | 最大100個地址 |
上行通信接口 | 有極性二總線 |
下行通信接口 | 無極性二總線 |
上行通信距離 | 1200m |
下行通信距離 | 1200m |
工作環境溫度 | -10℃~+50℃ |
貯存溫度 | -20℃~+70℃ |
相對濕度 | ≤95%RH(無凝露) |
大氣壓力 | 70kPa~106kPa |

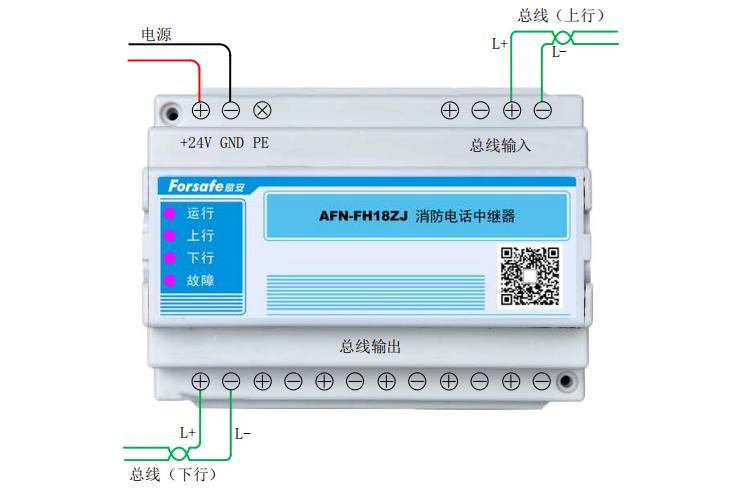

DC24V、GND:供電電源,區分正負極,DC18V~DC28V;
E:大地、保護地
上行總線L+L-:有極性二總線,中繼器與FH18主機之間通信的上行總線,距離應小于1200米,擴充為2對L+、L-端子,方便接線;
下行總線L+L-:無極性二總線,中繼器與下行的FH06分機或FH04插孔之間通信的下行總線,距離應小于1200米,擴充為6對L+、L-端子,方便接線。
