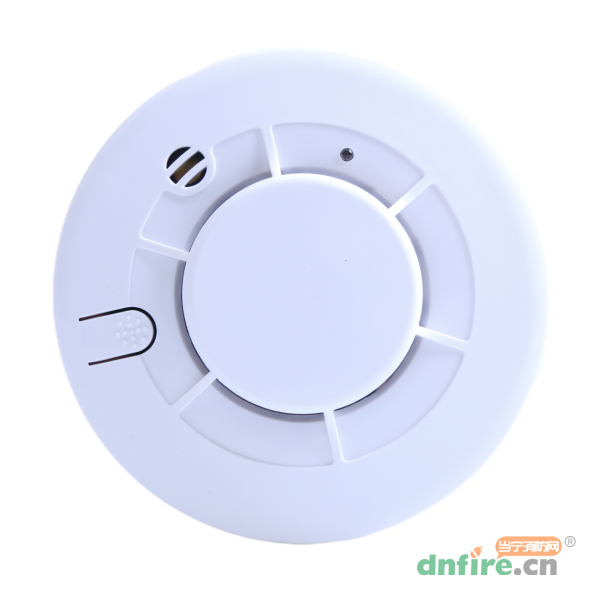

JTY-GD-H362型獨立式光電感煙火災探測報警器是一款家用型光電感煙火災報警器，能夠探測火災時產生的煙霧并及時發出報警信號，報警器采用CPU控制，能夠智能判斷火災時產生的煙霧并報警。
報警器采用了光電式感煙器件及優良的生產工藝，工作穩定，外形美觀，無需調試，可廣泛用于住宅、休閑廳、咖啡廳、歌舞廳等場所進行火災安全報警監測；
報警器內置高音量蜂鳴器，報警后發出高分貝的聲響；
獨特的三色指示燈指示報警器的各種狀態；
報警器采用9V層疊電池供電，耗電低微，持續工作時間可長達一年；
具有自檢功能及電源欠壓提示功能。
| 型號 | JTY-GD-H362 |
| 名稱 | 獨立式光電感煙火災探測報警器 |
| 品牌 | 三江 |
| 電源 | DC9V層疊電池 |
| 工作電流 | 監視電流：＜7µA，火警電流：＜30mA |
| 輸出觸點容量 | 1A/30VDC；0.5A/125VAC |
| 指示燈 | 三色燈（綠色為正常，紅色火警，黃色為故障） |
| 報警音量 | ＞80dB（正前方3m處） |
| 使用環境溫度 | -10℃～＋50℃ |
| 相對濕度 | ≤95%（40℃、無凝結） |
| 殼體材料顏色 | ABS白色 |
| 重量 | 約160g |
| 安裝孔距 | 92mm |
| 外形尺寸 | 直徑120mm，高44mm(含底座） |
| 保護面積 | ≥40m2具體參數參考《火災自動報警系統設計規范》（GB 50116-2013） |

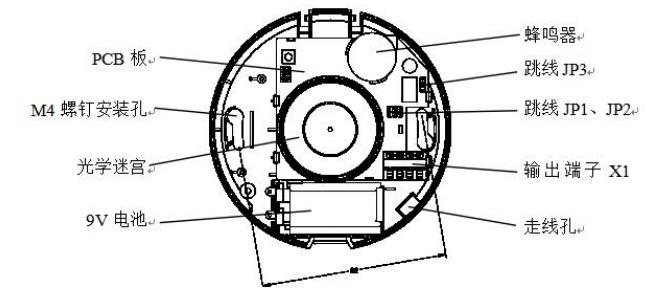

JP3跳線可設置火警常開輸出（火警后閉合，出廠默認）或常閉輸出（火警后斷開）。
JP2跳線可以設置火警后保持和火警后自恢復（出廠默認）。
按下測試按鈕不松開，蜂鳴器發出三聲“嘀嘀嘀”報警聲，每隔1.5秒循環一次，同時紅色報警指示燈恒亮，表明工作正常，松開測試按鈕報警器恢復正常工作狀態。

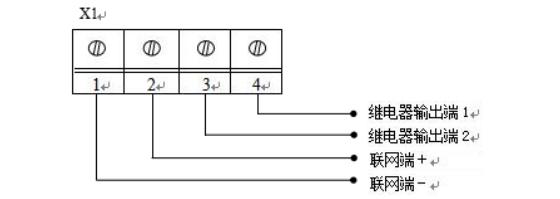

報警器的輸出端子X1功能為：繼電器觸點輸出端，聯網接線端，具體為：
1、2腳：聯網接線端子；3、4腳：繼電器輸出端子。

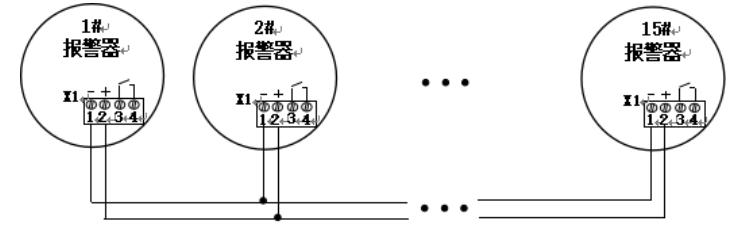

報警器聯網時，最多可聯網的數量是15只，聯網時的接線方法是將要聯網報警器X1端的所有1腳連接在一起、所有2腳連接在一起。具體接線示意如下圖：
工作說明：處于聯網中的其中一只報警器報警時（稱為“主機”），主機輸出火災聲光信號，同時啟動輸出繼電器。聯網的報警器（稱為“分機”）在主機報警的3秒后也輸出火災聲光信號，但不啟動輸出繼電器。聯網報警后，按下主機測試鍵3秒以上，主機停止報警信號輸出，聯網的報警器也停止報警輸出。在聯網報警期間，按下分機的測試按鍵，則該分機停止報警。在聯網報警期間，如果主機停止報警，分機也停止報警。
1.指示燈狀態：正常工作時，指示燈（綠色）每60秒左右閃亮一次；電池欠壓時，指示燈（黃色）每30秒左右閃亮一次；電路故障時，指示燈（黃色）每2秒左右閃亮一次；報警狀態或測試狀態時，指示燈（紅色）恒亮；
2.蜂鳴器鳴響狀態：當發出急促的“嘀嘀嘀”且每隔1.5秒左右循環一次時，為火警提示音；當發出短暫的“嘀”且每隔30秒左右響一次時為電池欠壓提示音；蜂鳴器持續響或每2秒左右發出短暫的“嘀”音，為報警器故障；

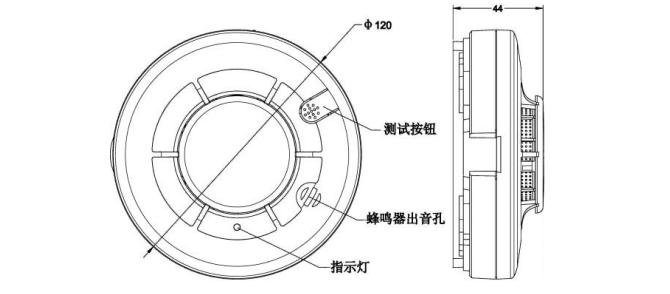

3.報警測試功能：報警器接入電源后即可進入正常工作，指示燈約60秒閃亮一次（綠色），按下測試按鍵（位置見圖2），蜂鳴器發出報警聲同時指示燈恒亮（紅色），松開測試按鈕報警器恢復正常工作狀態；
4.報警功能：當報警器周圍煙霧達到設定報警濃度時，報警器將在3秒內報出火警，紅色指示燈恒亮，蜂鳴器發出報警聲；
5.報警消音功能：報警器報火警后，按下測試按鍵（位置見圖2）3秒以上為報警消音，報警器的消音周期為10～20秒，在消音周期內報警器不會再報警，消音后報警器回到正常工作狀態（此時若報警器內仍然有煙霧且煙霧濃度達到設定報警濃度則報警器還會繼續報警）；
6.電源欠壓提示功能：報警器具有電池電壓檢測功能，當供電電池電壓低于7.0V時，報警器發出故障提示音（短暫“嘀”音）及黃色閃燈指示，約30秒循環一次；
7.報警器失效報警功能：報警器具有內部傳感器電路失效檢測功能，當報警器傳感器失效不具備報火警功能時，報警器發出故障提示音（短暫的“嘀”音）及黃色閃燈指示，約2秒循環一次。
