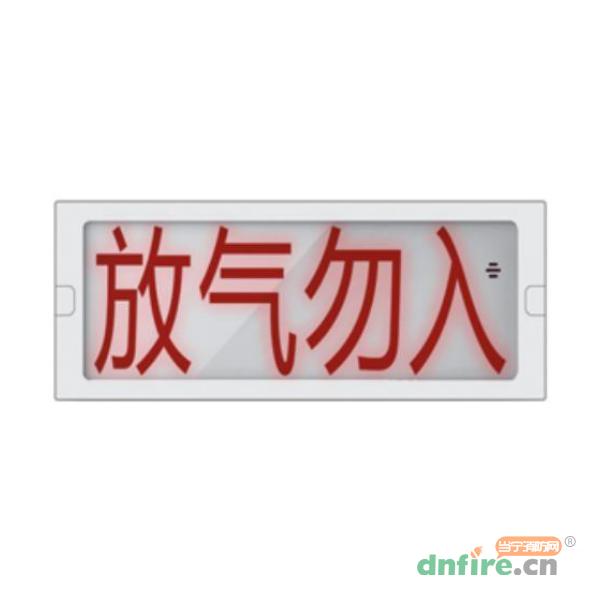

QM-ZSD-03型氣體釋放警報器是與三江生產的氣體滅火控制器配套使用的產品。氣體釋放警報器采用微處理器控制，能與控制器實時通訊，接收控制器發出的控制命令。氣體釋放警報器接收到控制器的啟動命令后動作，閃動顯示“放氣勿入”，并發出聲報警信號，提醒現場人員不要進入防護區。
氣體釋放警報器作為氣體滅火防護區的聲音報警和閃光報警裝置，可廣泛用于公共場所、酒店、娛樂場所、工廠、商場、醫院、學校、寫字樓、證券交易所等場所，尤其適用于能見度低或有煙霧產生的場所。
電子編碼，可通過編碼器現場改寫；
采用MCU控制閃光及聲音報警驅動，穩定可靠；
光顯示采用多只超高亮紅色發光二極管作為光源，顯示醒目、功耗低、壽命長；
采用引線方式接線，鑰匙孔掛接方式安裝，安裝、調試、維護簡單方便。
| 型號 | QM-ZSD-03 |
| 名稱 | 氣體釋放警報器 |
| 品牌 | 三江 |
| 工作電壓 | DC24V |
| 工作電流 | I總線＜1mA；I電源≤4mA；報警時：I總線≤4mA；I電源＜60mA |
| 閃光頻率 | 1Hz～2Hz |
| 點亮與非點亮時間比 | ≥3:2 |
| 發光字體表面亮度 | 50cd/m2～300cd/m2 |
| 聲壓級 | 75dB～120dB |
| 變調周期 | 0.2S～5S |
| 編碼方式 | 電子編碼 |
| 線制 | 四線制，無極性信號二總線（L1、L2）+DC24V電源線（接線時不分極性） |
| 使用場所 | 室內（非住宅） |
| 使用環境溫度 | 0℃～+55℃（±3℃） |
| 相對濕度 | ≤95%（40℃±2℃無凝露） |
| 重量 | 約252g |

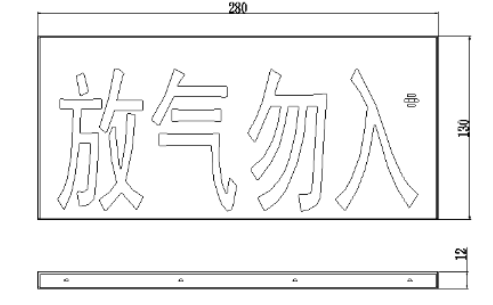

| 外形尺寸 | 280×130×12（mm） |

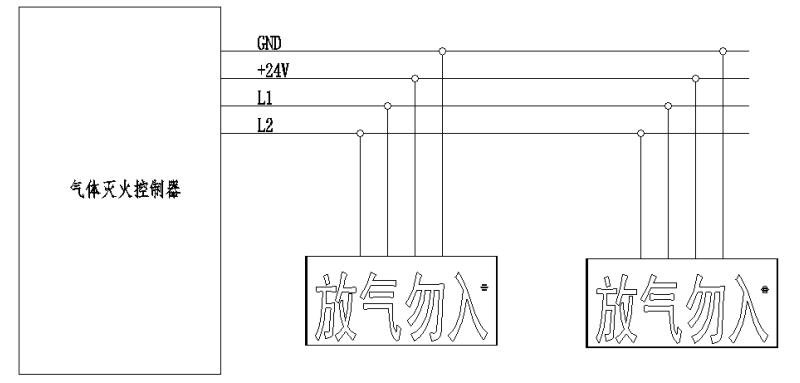

氣體釋放警報器采用四線制連接，按下圖所示，“綠/白”引線連接控制器的信號總線L1和L2（接線時不區分極性）；“紅/黑”引線連接DC24V電源的+24V和GND（接線時不區分極性）。
確認氣體釋放警報器的類型與施工圖紙上所注類型相匹配；根據施工圖紙上所標注的地址號，使用編碼器對氣體釋放警報器編碼。
切斷控制器電源和DC24V電源，按施工圖紙，將控制器的二總線（接線時不區分極性）及DC24V（+24V、GND接線時不區分極性）正確連接到氣體釋放警報器的引出線上，然后掛接安裝好。
注：當系統中氣體釋放警報器的數量較多時，應考慮控制器電源的帶載能力，此時，有可能需要外接DC24V輔助電源，請以施工設計圖紙為準。
待全部氣體釋放警報器安裝完畢且確認無誤后，接通控制器電源，進行自動登錄操作。
氣體釋放警報器在控制器上自動登錄時生產類型為“輸出模塊”；它的設備類型需手動更改，請改為“放氣報警器”。
當氣體釋放警報器接收到控制器發來的動作信號時，氣體釋放警報器發出聲、光報警信號；系統復位后，氣體釋放警報器將停止輸出聲、光報警信號。
