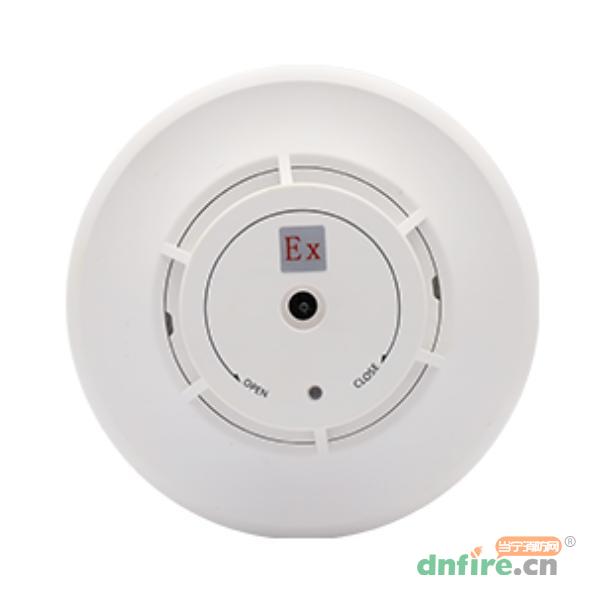

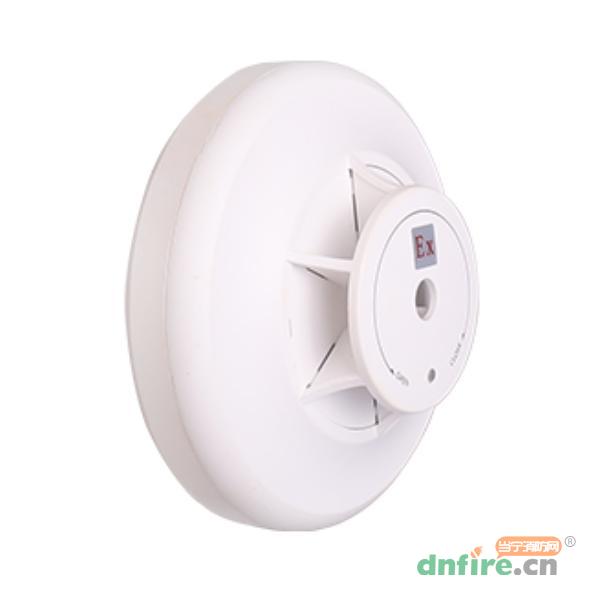

JTW-ZD-A20-Ex本安防爆型點型感溫火災探測器（A2R）（以下簡稱探測器）是通過二線制總線接入相兼容的火災報警控制系統，為二總線工作方式。適用于石油、化工、制藥等有易爆性氣體的危險場所。
該探測器須與兼容的安全柵配套使用。探測器內置微處理器，支持電子編碼。探測器實時采集現場溫度信息，并將數據傳送至火災報警控制系統，同時也能接收并執行火災報警控制系統給出的控制命令。巡檢狀態時，探測器指示燈閃亮，當被監視區域發生火災，溫度上升到報警閾值后，控制系統根據接收到的探測器信息確認火警發生，同時點亮探測器指示燈，指示有火警發生。本產品符合GB 3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB 3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》等相關標準。
探測器適用于火災發生時有大量熱產生的場所，不適用于火災發生時產生大量煙、少量熱的場所。
防爆類型為本質安全型；
全電子編碼，編碼地址可通過編碼器現場改寫；
具有溫度補償，傳感器失效檢測功能（故障上報控制器）；
無極性二總線連接，安裝、維護簡單，連接線無需區分顏色；
采用上、下蓋結構設計，獨立底座，安裝、調試、維護簡單方便。
| 型號 | JTW-ZD-A20-Ex |
| 名稱 | 點型感溫火災探測器 |
| 品牌 | 三江 |
| 防爆標志 | Ex ib IIC T6 Gb |
| 適用爆炸環境 | 適用于含有II類A、B、C級T1~T6組可燃?xì)怏w或蒸氣與空氣形成的爆炸性混合物的1區、2區危險場所 |
| 防爆參數 | Ui:28V，Ii:118mA，Pi:0.826mW，Ci:81.9pF，Li:0mH |
| 安全柵參數 | Um:250V，Uo：28V，Io：118mA，Po：0.8W，Co：0.05μF，Lo：3.5mH |
| 工作方式 | 無極性二總線 |
| 產品類別 | A2R |
| 編碼方式 | 通過編碼器可現場編碼，地址范圍1～324任選 |
| 工作電壓 | 總線24V |
| 工作電流 | ＜300uA(監視狀態)；報警狀態＜1mA（報警狀態） |
| 工作指示燈 | 監視狀態紅色指示燈閃爍，報警狀態紅色指示燈常亮 |
| 使用環境溫度 | -10℃～+50℃ |
| 相對濕度 | ≤95%(40℃±2℃無凝露) |
| 保護面積 | 具體參考國標GB 50116-2013《火災自動報警系統設計規范》相關規定 |
| 重量 | 約98g（帶底座） |

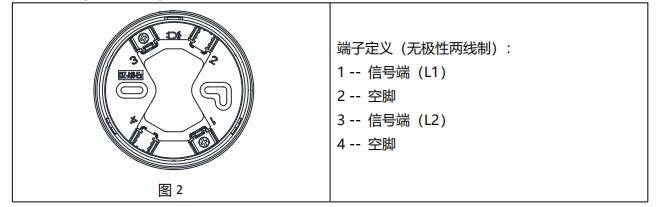

探測器底座(DZ-A16-Ex)接線端子示意圖
接線方式：控制器、安全柵、以及多個探測器之間的接線方式的示意圖
