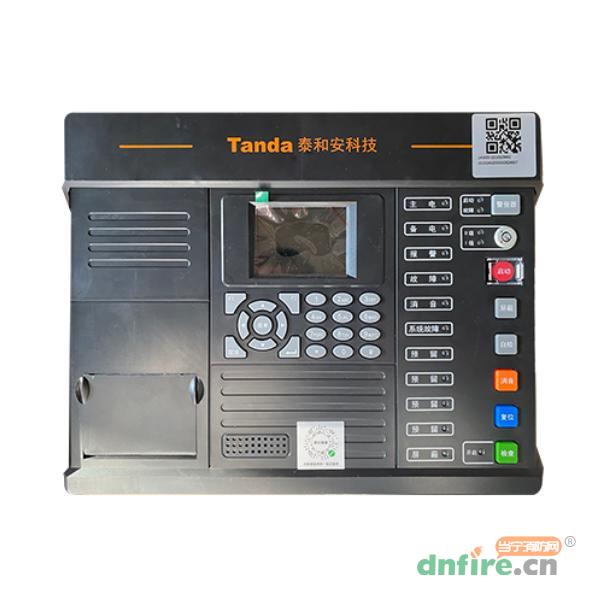

TR3200是一款氣體濃度監控器。TR3200氣體濃度監控器為壁掛式結構，模塊化設計，具有功能強、可靠性高、配置靈活的特點。監控器采用2.8寸TFT彩色液晶屏，全漢字操作及提示界面，可選配打印機模塊，最大設計容量為單回路242個地址點，可與泰和安生產的各類可燃?xì)怏w探測器、模擬量型探測器及控制模塊相連，且具有全面的現場編程能力。
液晶界面顯示。監控器標配2.8寸TFT液晶屏，中文菜單顯示，清晰直觀，通過簡單操作即可實現系統的各種功能；
外控輸出點。監控器配有2個常開報警輸出點，當有報警信息后，兩路常開報警輸出點閉合，同時還有1路12V電平輸出點，報警后對外提供12V電源輸出；
配有模塊式開關電源。監控器選用的模塊式開關電源轉換效率高，自帶主、備電切換和精確的充放電管理功能，同時具有輸入過壓保護、輸出短路保護、備電反接保護等功能。
| 型號 | TR3200 |
| 名稱 | 氣體濃度監控器 |
| 品牌 | 泰和安 |
| 主電電源 | AC220V（范圍187V～242V），50Hz |
| 最大工作電流 | 0.5A |
| 備用電源 | 12.8V 4Ah |
| 總線電壓 | DC24V |
| 總線電流 | 500mA |
| DC24V輸出 | 800 mA |
| 容量 | 最多可配接242個總線設備 |
| 輸出接口 | 2個無源觸點，1個有源輸出（DC12V） |
| 液晶屏 | 2.8英寸TFT液晶屏，320×240分辨率 |
| 打印機 | 微型熱敏打印機(選配) |
| 外殼防護等級 | IP30 |
| 使用環境溫度 | 0℃～+40℃ |
| 相對濕度 | ≤95%RH，不凝露 |

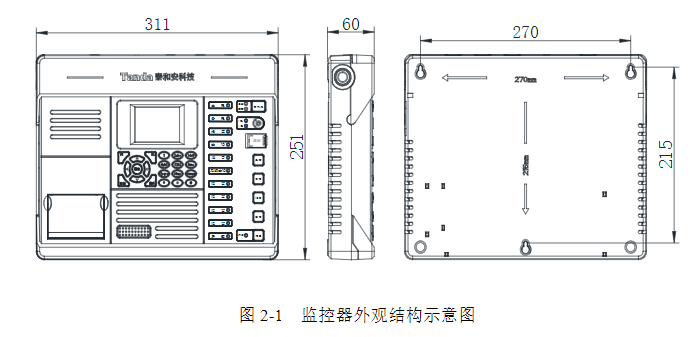

| 安裝孔距 | 水平間距270mm，垂直間距215mm |
| 重量 | 1.95kg |
| 外形尺寸 | 311mm×60mm×251mm |

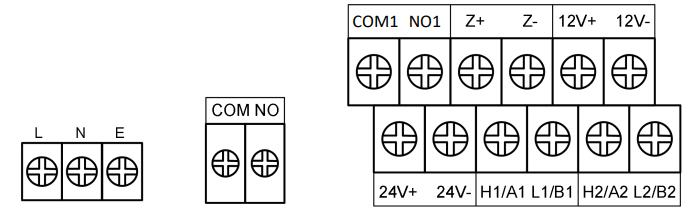

打開監控器上側的接線翻蓋露出接線端子，監控器對外接線端子示意圖如圖所示。
監控器對外接線端子示意圖
其中：
L、N、E：交流220V輸入端子；
COM、NO：常開觸點輸出；
COM1、NO1：常開觸點輸出；
Z+、Z-：回路總線輸出端子；
12V+、12V-：DC12V電源輸出端子(報警時輸出)；
24V+、24V-：DC24V輸出端子；
H1/A1、L1/B1，H2/A2、L2/B2：預留輸出端子。
