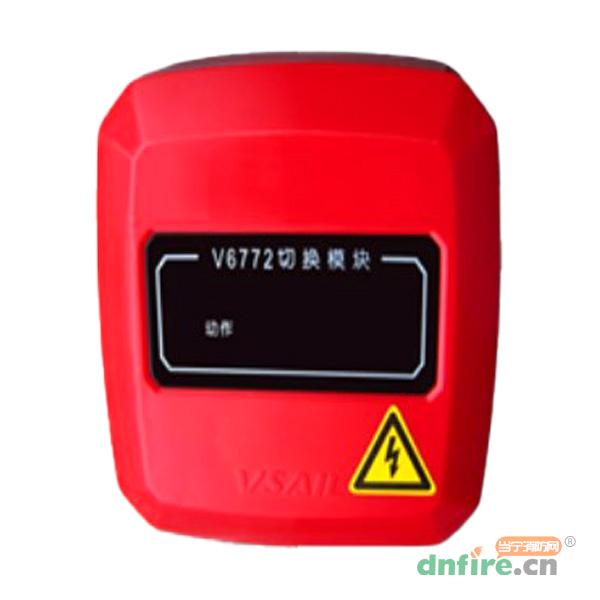

V6772切換模塊與各類輸入/輸出模塊或聯動控制盤配合使用,用于火災報警控制系統對消防滅火設備實施控制。
當輸入/輸出模塊或聯動控制盤所控制的被控設備有如下情形之一時,應配接該模塊以實現高低壓、交直流信號的隔離和驅動轉換
1)被控設備的啟動控制端采用交流信號控制;
2)被控設備的啟動控制端雖采用直流信號,但啟動電壓超過30V;
3)被控設備的啟動控制端雖采用直流信號,而且啟動電壓在30V以內,但啟動電流超過1A;
4)因輸入/輸出模塊或聯動控制盤對連接到被控設備的連接線具有檢測功能,而被控設備的啟動端輸入阻抗小于20Ω。
雙路切換模塊,插拔式結構設計,紅色外觀,警示醒目
控制輸入端無極性連接,非編碼、不占地址點
驅動電壓DC20V-30V
啟動電流≤30mA
狀態指示未啟動時“動作”燈不亮,啟動時燈常亮;
連接方式接各類輸入/輸出模塊有源輸出控制端,無極性連接
外形尺寸82mm×82mm×39mm(含底座)
安裝方式明裝,插拔式結構
環配接底座V6613B(紅色)
