內置微處理器;
采用SMT表面貼裝工藝;
具有一組最大能量脈沖輸出脈沖輸出DC28V/60mA/25mS,然后持續輸出DC10V/30mA/2小時;
模塊工作電壓范圍廣,可在DC18-28V范圍內正常工作;
通信采用二總線技術,無極性要求;
施工中建議使用雙絞線,導線截面積不小于1.0mm2;
回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離,模塊穩定性高,抗干擾能力強;
電子編碼方式,可通過專用電子編碼器編址;

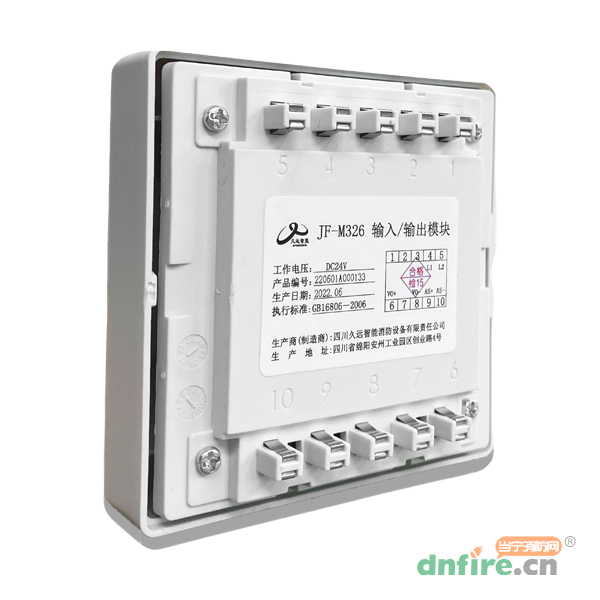

模塊采用易于客戶施工、維護的插拔式結構。先安裝底座,線路檢查完成后再裝主體進行開通調試。
具備完善的故障檢測功能(包括輸入、輸出端的斷路、短路檢測)。
工作溫度 | 0~+40℃ |
貯存溫度 | -20~+65℃ |
相對濕度 | ≤95%(無凝露) |
防爆標志 | 不涉及 |
工作電壓 | DC18V-28V,調制型,控制器提供 |
監視電流 | ≤0.4mA (DC24V) |
工作電流 | ≤0.45mA (DC24V) |
輸出容量 | 脈沖輸出DC28V/60mA/25mS,然后持續輸出DC10V/30mA/2小時 |

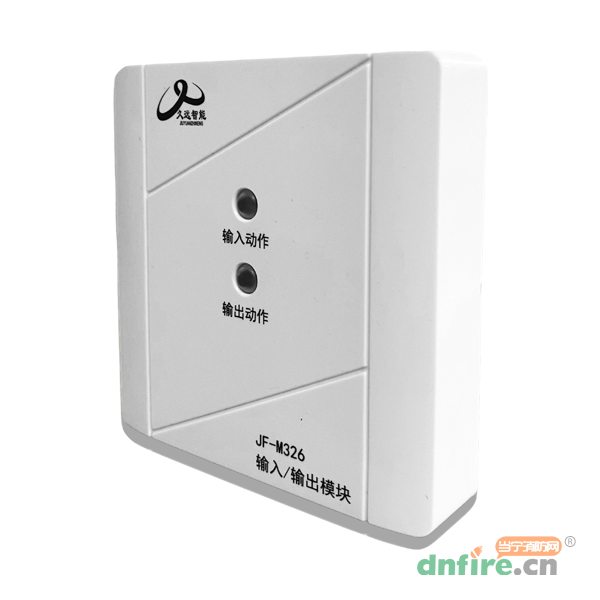

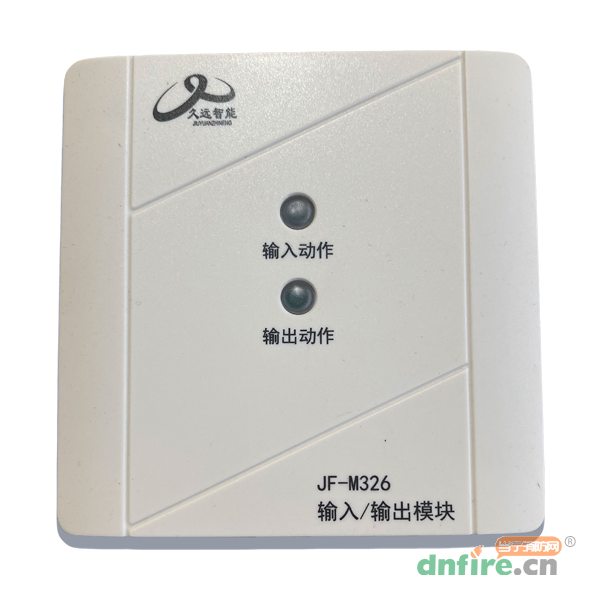

確認燈 | 監視狀態:“輸入動作”燈紅色閃亮,“輸出動作”燈紅色閃亮 動作狀態:“輸入動作”燈紅色常亮,“輸出動作”燈紅色常亮 故障狀態:“輸入動作”燈不亮,“輸出動作”燈不亮 |
線制 | 二線制(無極性) |
編碼范圍 | 1~192 |
編碼方式 | 專用電子編碼器 |
最遠傳輸距離 | 1000m/RVS2*1.0mm2 |
兼容性 | JB-TG-JF999火災報警控制器/消防聯動控制器、 JB-TB-JF999火災報警控制器/消防聯動控制器、 JB-TT-JF999火災報警控制器/消防聯動控制器、 JB-QB-JF999XL火災報警控制器/消防聯動控制器 |
射頻電磁場輻射抗干擾度 | 30V/M |
