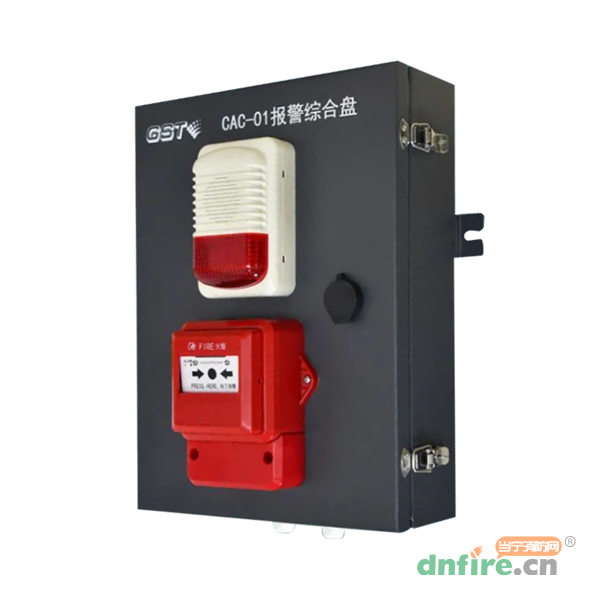

CAC-01報警綜合盤，外部裝有手動火災報警按鈕和火災聲光警報器，內部可配裝模塊、繼電器、避雷設備等。報警綜合盤主要應用在公路隧道環境中，火災發生后按下報警按鈕上的按片，可向控制器發出火災報警信號，控制器接收到報警信號后，顯示出報警綜合盤的編碼信息并發出報警聲響，火災聲光警報器啟動聲光警報。本報警綜合盤滿足IP65防護等級，適用于公路隧道環境。也可作為火焰探測器等設備的DC24的供電中轉，以及聯動控制中轉。

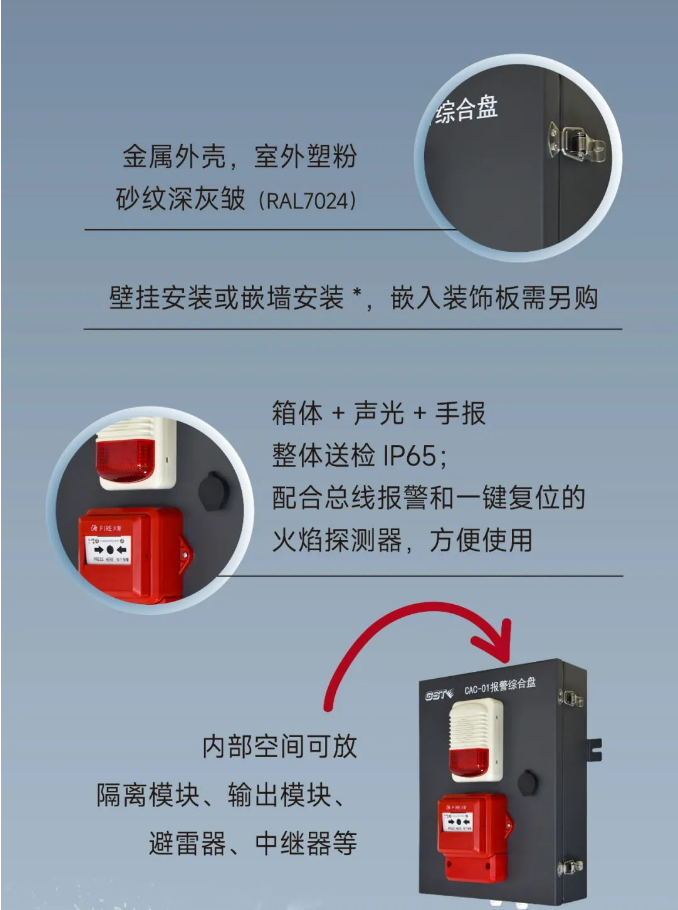

| 型號 | CAC-01 |
| 名稱 | 報警綜合盤 |
| 品牌 | 海灣 |
| 工作電壓 | 信號總線電壓：總線24V 允許范圍：16V～28V 全部二總線設備，如需給火焰探測器，另接DC24V |
| 工作電流 | 自身不耗電流，只考慮聲光（8mA）和手報（0.9mA）耗電量 |
| 金屬外殼 | 室外塑粉；砂紋深灰皺（RAL7024） |
| 工作溫度 | -40℃～+55℃ |
| 工作濕度 | 95% |

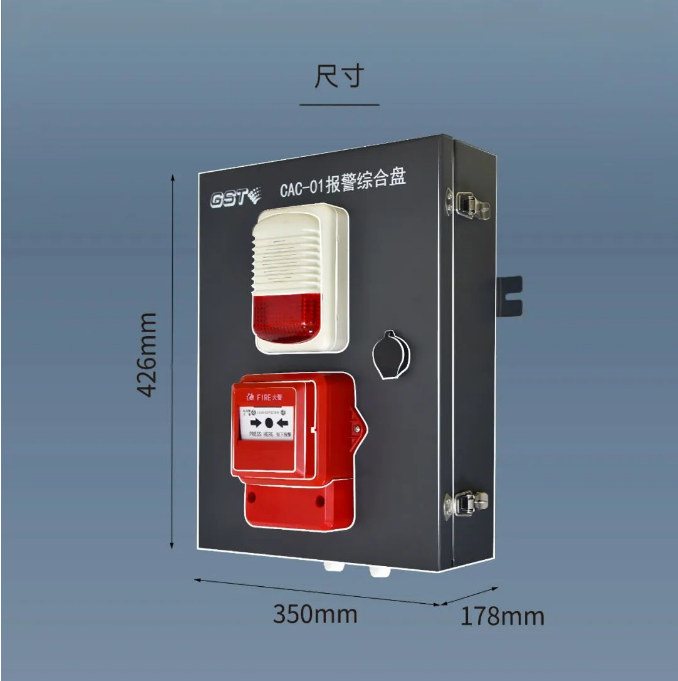

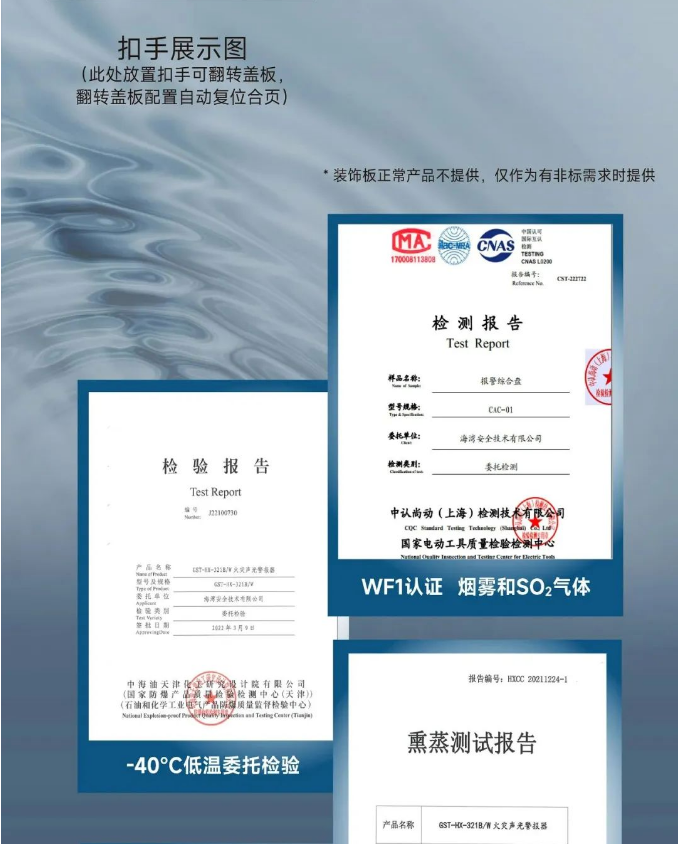

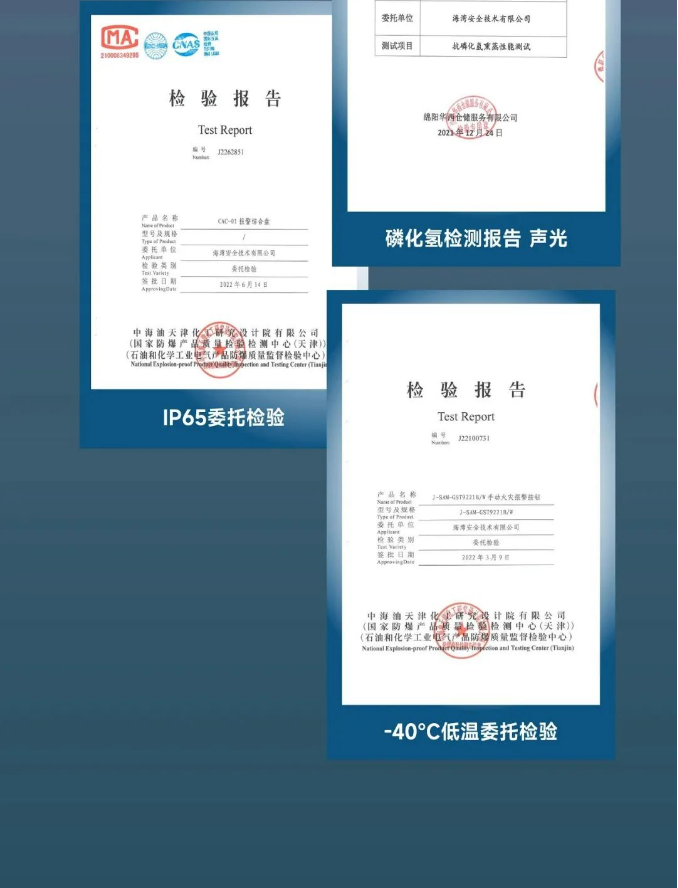

| 尺寸 | 426mm×350mm×178mm；（內可裝4模塊） |
| 安裝孔距 | 330mm；M6X60的膨脹螺栓 固定 |
| 安裝方式 | 壁掛安裝或嵌墻安裝 |
| 防護等級 | IP65；防腐等級：WF1 |
| 執行標準 | Q/GST 45-2018 |
| 重量 | 約6kg |

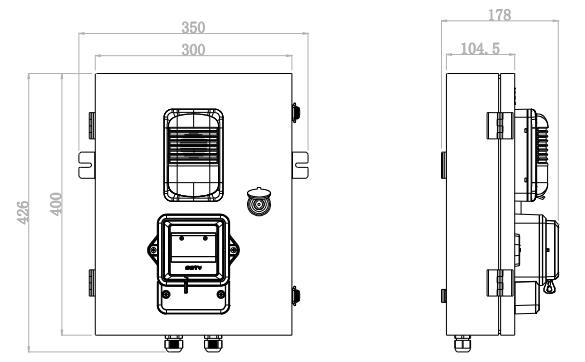

警報器外形示意圖如下圖所示。（單位：mm）
1.布線

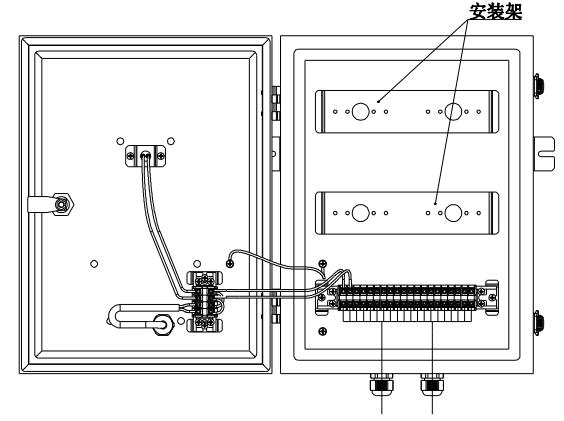

報警綜合盤內部接線示意圖如下圖所示。

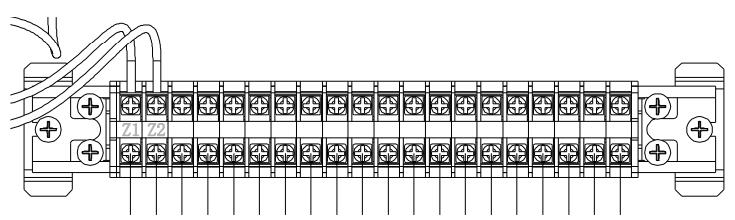

信號總線接入到Z1Z2端子上如下圖所示，接線端子最大電壓不超過660V，最大電流不超過15A。
如需安裝繼電器或者避雷設備，需自行配裝標準導軌，標準導軌連同繼電器或避雷設備一起固定到安裝架上。
2.安裝

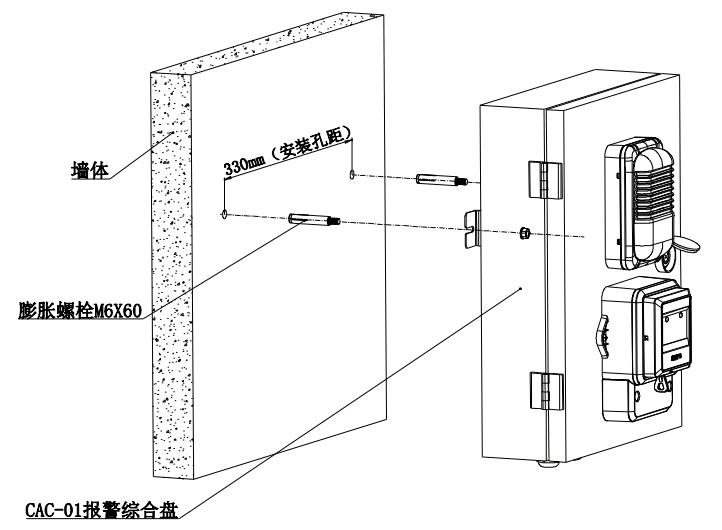

安裝前應首先檢查外殼是否完好無損，標識是否齊全，確認無誤后，用兩只M6×60膨脹螺栓將報警綜合盤固定在墻壁上即可，安裝高度為：綜合盤底部與地面距離1.3m~1.4m，安裝分為壁掛安裝和嵌墻安裝，壁掛安裝尺寸如下圖所示。

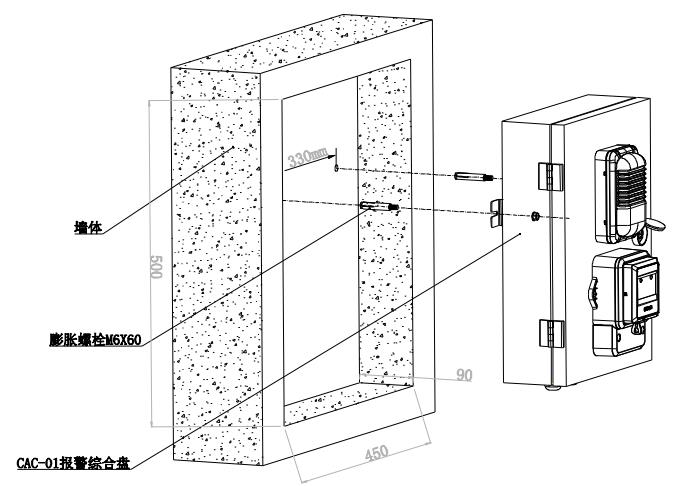

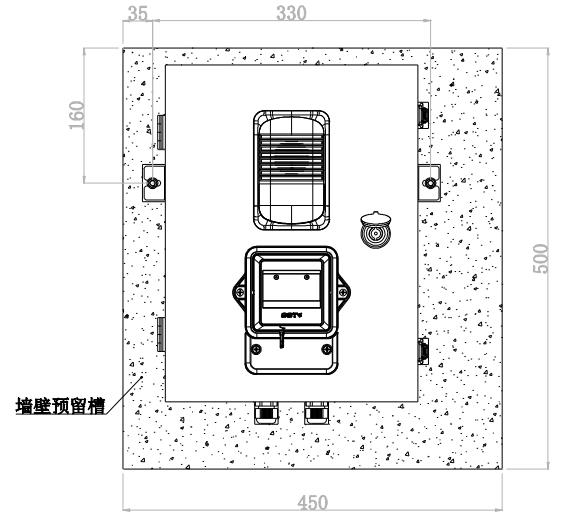

嵌墻安裝尺寸如下圖所示，嵌墻安裝墻壁槽預留尺寸為：500mm*450mm*90mm。

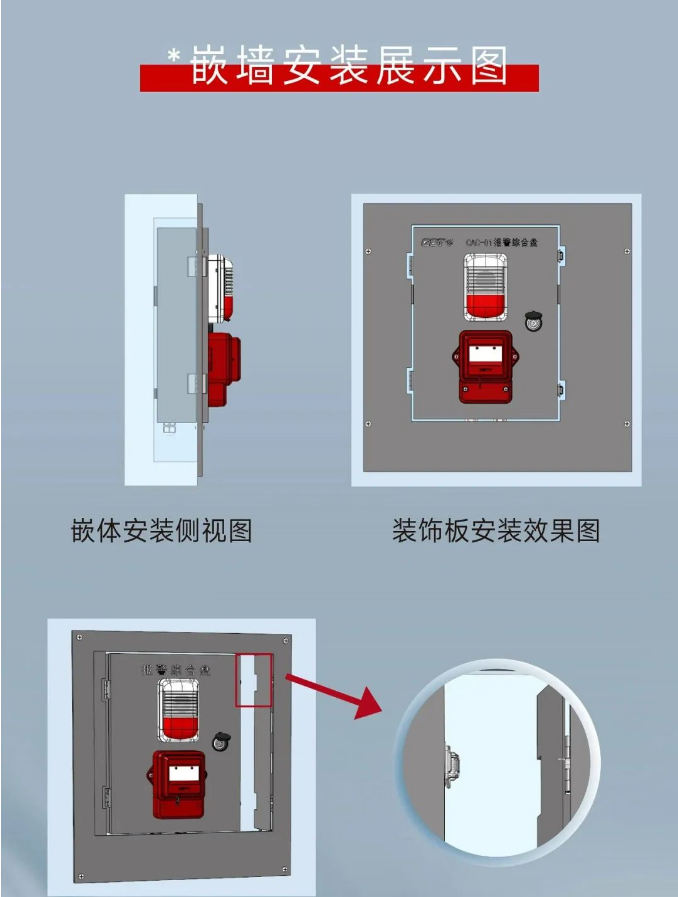

嵌墻安裝示意圖(預留尺寸450X500)
嵌墻槽內安裝位置示意圖
3.接線
接線按下述步驟進行：
首先用鑰匙打開箱鎖，打開箱扣，將箱蓋翻轉。
將電纜線從報警綜合盤的防水接頭孔中穿入箱體，接到箱體內的接線端子上，完成內部所有接線后需緊固防水接頭。
關閉箱蓋后鎖緊箱扣和箱鎖。
防水接頭型號為PG11，安裝防水接頭的開孔直徑為18.6mm。防水接頭適用線纜直徑范圍：5mm~10mm。
如果防水接頭穿線后又棄用此接頭，或防水接頭防水膜破裂時，需用一段直徑5mm~10mm的電纜線將防水接頭塞住并擰緊；或者直接更換新的防水接頭。注意：報警綜合盤應安裝在安全區域。一個出線防水接頭只能穿一根電纜線。
