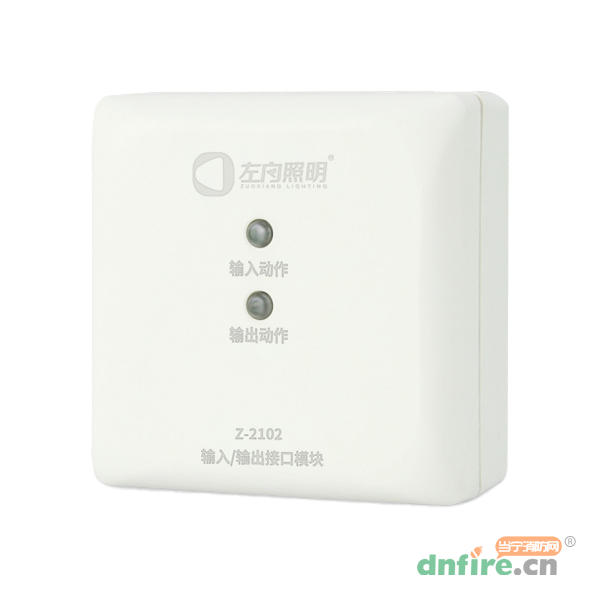

內置微處理器。
采用SMT表面貼裝工藝。
DC24V直流電源輸入,DC24V有源繼電器輸出。
工作電壓范圍廣,可在DC 13-28V范圍內正常工作。
通信采用二總線技術,無極性要求,在保證低功耗的同時使傳輸距離最遠達1500m。
施工中建議使用雙絞線,導線截面積不小于1.5mm2。
回路信號處理電路與輸出檢測信號處理電路實現電氣隔離,模塊穩定性高,抗干擾能力強。
電子編碼方式,可通過專用電子編碼器編址或防火門監控器在線編址。
采用易于客戶施工、維護的插拔式結構。先安裝底座,線路檢查完成后再裝主體進行開通調試。
具備完善的故障檢測功能。
| 工作溫度 | -10～+55°C |
| 貯存溫度 | -20～+65°C |
| 相對濕度 | ≤95%(無凝露) |
| 工作電壓 | 總線24V,控制器提供。 |
| 監視電流 | ≤0.6mA(DC24V) |
| 報警電流 | ≤1.2mA(DC24V) |
| 確認燈 | 監視狀態:“輸入動作”燈每4秒閃亮一次,“輸出動作"燈每4秒閃亮一次。 動作狀態:“輸入動作”燈紅色常亮,“輸出動作”燈紅色常亮。 故障狀態:輸入端發生故障“輸入動作”指示燈每4秒連續閃亮兩次; 輸出端發生故障“輸出動作”指示燈每4秒連續閃亮兩次。 |
| 射頻電磁場輻射抗擾度 | 30V/M |
| 線制 | 四線制,信號線無極性,24V電源線有極性 |
| 輸出容量 | 0.2A/DC24V |
| 回來總線 | DC13-28V,調制型,控制器提供 |
| 編址范圍 | 1~252 |
| 編址方式 | 專用電子編碼器、監控器在線編址 |
| 最遠傳輸距離 | 1000m(RVS 2×1.5mm2) |
| 兼容性 | Z-B101系列防火門監控器 |
| 外觀 | PANTONE Warm Gray 1 C(米白色) |
| 外殼材質 | 塑料 |
| 產品重量 | 125g |
| 外形尺寸 | L85mm ×W 85mm ×H 37mm(含底座) |
| 執行標準 | GB29364-2012《防火門監控器》 |
