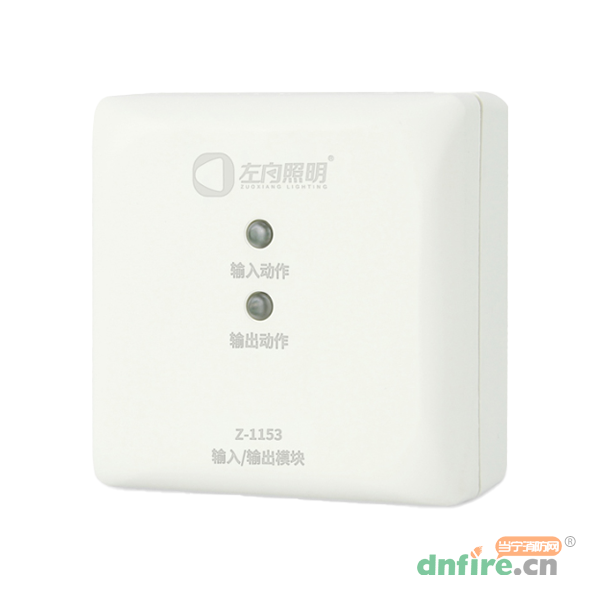

內置微處理器。
采用SMT表面貼裝工藝。二線制,功耗低。
施工中應使用雙絞線,導線截面積不小于1.0mm2。
穩定性高,抗干擾能力強。
本模塊采用易于客戶施工、維護的插拔式結構。先安裝底座,線路檢查完成后再裝主體進行開通調試。
具備狀態監測和多種故障檢測功能。
工作溫度 | -10~+55°C |
貯存溫度 | -20~+65°C |
相對濕度 | ≤95%(無凝露) |
工作電壓 | DC24V |
監視電流 | ≤0.3mA(DC24V) |
動作電流 | ≤90mA(DC24V) |
確認燈 | 監視狀態:“火警”燈紅色閃亮。 故障狀態:“火警”燈不亮。 報警狀態:“火警”燈紅色常亮。 |
輸出容量 | 電流反饋型輸出:DC24V/70mA 開關量反饋型輸出:DC24V//2A |
線制 | 二線制(有極性) |
編址范圍 | 1~252 |
編址方式 | 非編碼型 |
最遠傳輸距離 | 1000m(RVS 2×1.5mm2) |
兼容性 | 可配接Z-A1XX系列控制器 Z-DX10801專線系統 |
外觀 | RAL9003信號白 |
外殼材質 | 塑料 |
產品重量 | 110g |
外形尺寸 | L85mm ×W 85mm ×H 37mm(含底座) |
執行標準 | GB 16806-2006《消防聯動控制系統》 |
