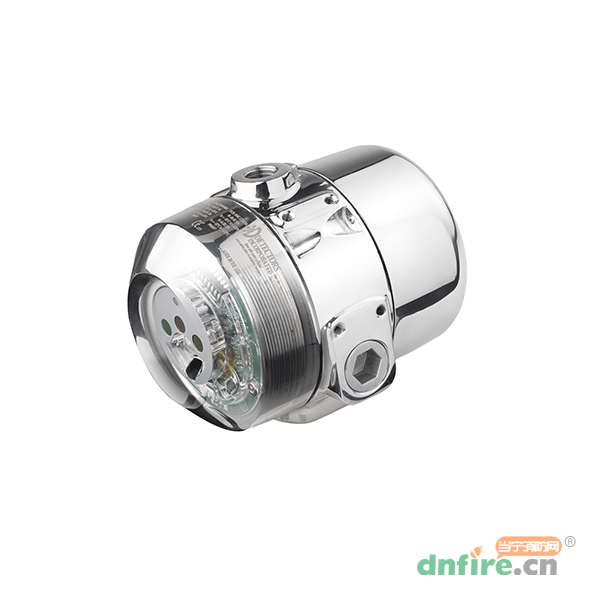

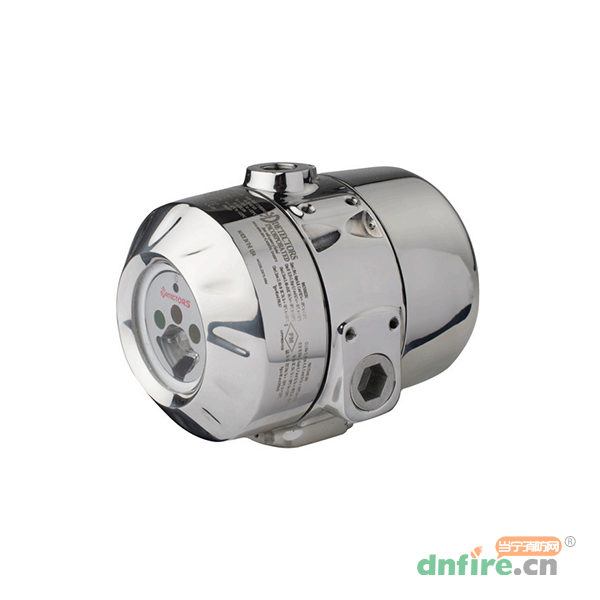

D371型火焰探測器是一款多光譜3IR+UV火焰探測器,專門用于檢測碳氫化合物和非碳氫化合物類火災,還可用于排除錯誤報警源。D371型火焰探測器可以感應到2-5微米范圍內的3個離散波段的紅外輻射。
D371型火焰探測器結合了3R火焰探測器的優勢和高靈敏的UV傳感器,適用于需要遠距離UVIR火焰探測器的應用。該探測器采用NEMA 4X/IP66/IP67級防爆316不銹鋼殼體作為標準配置。D371型火焰探測器可以用作獨立設備,也可以與任何PLC或經認證的火災報警面板連接。
"D371型火焰探測器配備不可更換的紐扣電池。請勿更換紐扣電池。”
• 3IR + UV 四波段紅紫外復合設計,可探測碳氫化合物和非碳氫化合物火災,有較高的抗擾度
• 標準輸出:報警/故障/延時繼電器,4-20mA,RS485 ModBus
• 可記錄 200 個事件日志和 6 組報警信息數據
• 多個可選靈敏度級別
• 通過光學雷達完成電路和光路自檢
• 標準 316 不銹鋼外殼
• 提供手動測試模式功能
• 封裝電子模塊,便于現場安裝和拆卸
• 可插拔連接器,便于布線和安裝
• 獨立(隔離)現場接線室
• 3年保修,符合 RFI 和 EMC 標準
• 滿足SIL 2要求
視野范圍 | 90° |
光譜靈敏度 | UV:180-260 nm IR:2-5μm(3個離散波段) |
靈敏度設置 | 高、中、低 |
響應時間 | D371型: 3-5s D371-AM型:4ms |
探測距離 | 正庚烷火(0.3m x 0.3m):61米 氫氣火 (91cm高): 30米 |
工作電壓 | 額定24 VDC (18-31VDC) |
耗電量 | 正常:60 mA @ 24 VDC 火警:90 mA @ 24 VDC 加熱器:180mA(附加) (加熱器為選件,必須在訂購時注明) |
繼電器輸出 | 火警/故障/輔助 SPDT-觸點額定值為2A @ 24 VDC 火警和輔助繼電器:常開 故障繼電器:常閉 輔助繼電器設置:0.3、3、10、20秒 輔助繼電器的出廠默認設置:3秒 |
模擬輸出 | 0-20 mA |
通信 | RS485 ModBus RTU |
指示燈狀態 | 綠色LED - 正常 紅色LED - 火警 黃色LED - 故障 |
接口 | (2) M25 提供M25 X 3/4"適配器選件 |
接線 | 12 AWG (3.3 mm²) - 22 AWG (.33mm² |
工作濕度 | 5~95%RH(無凝露) |
工作溫度 |
-40~+185°F(-40~+85°C) |
殼體類型 | NEMA 4 & 4X、IP66、IP67 |
殼體材料 | 標準316不銹鋼 |
重量 | 10lbs.(4.5 kg) |

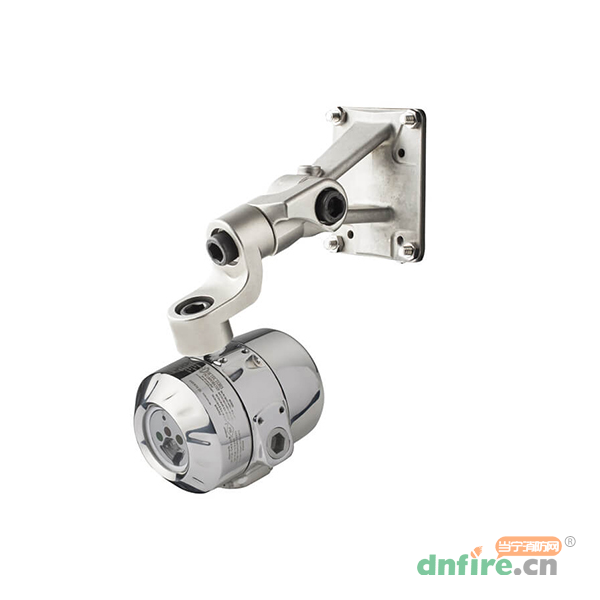

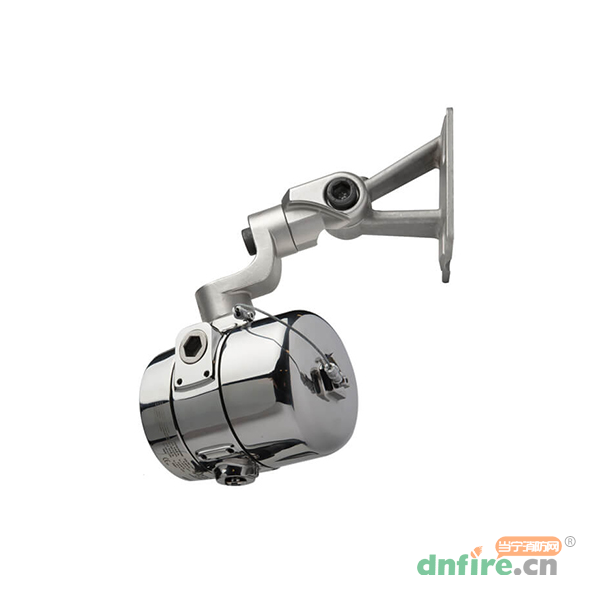

底座 | 不銹鋼旋轉臂-選件 |
底座重量 | 6.6 lbs.(3 kg) |
