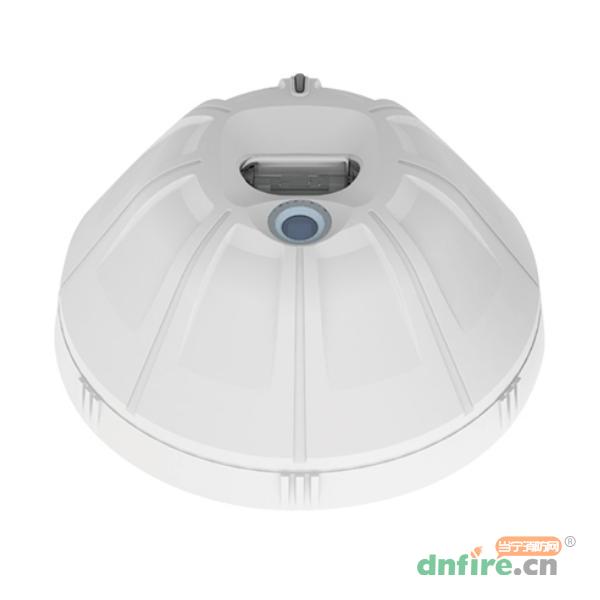

JTG-U-JBF4386A點型紅紫外復合火焰探測器，使用了專門設計的日光盲型紫外傳感器件和紅外傳感器，再通過內置的高速微處理器和先進的信號處理算法，能有效的區分出真實的火焰輻射與干擾源，提高報警速度的同時，極大程度的降低了環境因素對火焰探測器的影響。
該點型紫外火焰探測器是一種復合式雙波段感光式火災探測器，通過紫外傳感器和紅外傳感器接收可燃物火焰的紫外和紅外特性，使用優秀的火焰燃燒報警邏輯判斷算法，能夠更準確、更快速地報出火警信息。
具有紫外傳感器和紅外傳感器同時采集火焰的紫外和紅外特征信號；
高速、低功耗內置微處理器，性能穩定；
核心電路采用SMT表面貼裝工藝，可靠性高，一致性好；
指示燈可顯示正常工作狀態、報警及故障狀態；
采用智能算法，既可以實現快速報警，又可以降低誤報率；
豐富的輸出接口，滿足各種應用場景；
外殼防護等級達到IP66。
| 工作溫度 | -40～+75℃（溫度變化≤1℃/min） |
| 貯存溫度 | -40～+85℃ |
| 相對濕度 | ≤95%（無凝露） |
| 防爆標志 | 不涉及 |
| 工作電壓 | DC18V～28V，調制型，控制器提供（編址使用）； 或 DC18V～28V 電源（非編址使用） |
| 監視電流 | ＜1.4mA（DC24V） |
| 報警電流 | ＜1.6mA（DC24V） |
| 啟動時間 | ＜1s |
| 確認燈 | 監視狀態紅色閃亮，報警狀態紅色常亮，故障狀態常滅 |
| 故障繼電器 | 500mA@30VDC，常閉觸點 |
| 火警繼電器 | 500mA@30VDC，常開/常閉（出廠默認常開）可通過編碼器進行設置； 具有保持/非保持功能（出廠默認保持），可通過編碼值進行設置，詳見編碼值與功能設置對應關系表 |
| 門燈輸出 | ≤10mA |
| 線制 | 二線制（無極性） |
| 編址范圍 | 1~200 |
| 編址方式 | 專用電子編碼器 |
| 最遠傳輸距離 | 1000m（RVS - 2×1.0mm²） |
| 兼容性 | JBF - 11SF 系列及 JBF50XX 系列控制器 |
| 外觀 | PANTONE Q752 - 2 - 5 米白色 |
| 外殼材質 | ABS 塑料 |
| 防護等級 | IP66 |
| 產品質量 | 150g（含底座，不含安裝架） |

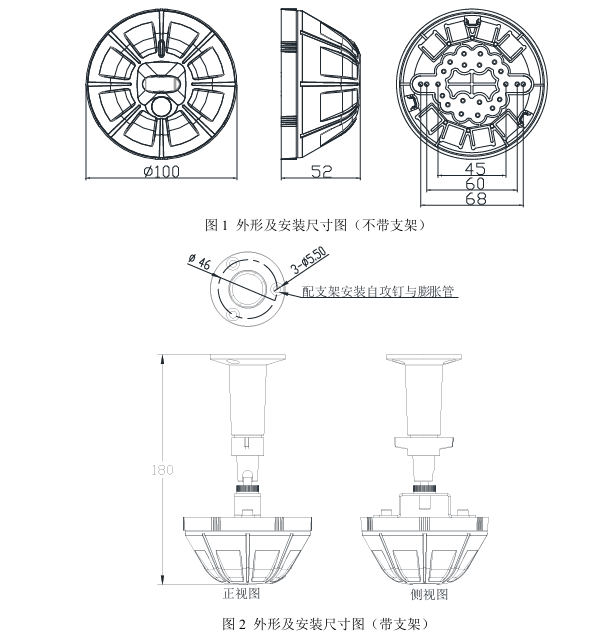

| 外形尺寸 | Ф100mm×H52mm（含底座，不含安裝架） |
| 響應時間 | ≤20s |
| 報警閾值 | 低、中、高 3 級可調（出廠默認設置為中，低、中、高均滿足 I 級靈敏度標準），通過編碼值進行設置，詳見編碼值與功能設置對應關系表； 監視狀態每次紅燈閃爍次數表示報警閾值級別，紅燈閃爍 1 次為低、2 次為中、3 次為高（報警閾值低時探測性能最佳，但誤報率會增加，報警閾值高時，反之） |
| 報警延時 | 0 - 30s 可調（出廠時設置為 0s），通過編碼值進行設置，詳見編碼值與功能設置對應關系表 |
與青鳥火災報警控制器連接并為火焰探測器供電：
安裝之前用專用編碼器對其寫入相應地址碼，此地址碼應與工程軟件中的地址碼相一致。
將消防二總線接在底座1、2端子上，接線無極性，如圖。l門燈端子（3、4端子，3為LAMP-，4為LAMP+）和輔助繼電器端子（5、6為故障繼電器端子；7、8為火警繼電器端子）根據客戶實際需求連接。
與DC24V電源連接：
將DC24V電源接在底座1、2端子上，接線無極性，如圖。
門燈端子（3、4端子，3為LAMP-，4為LAMP+）和輔助繼電器端子（5、6為故障繼電器端子；7、8為火警繼電器端子）根據客戶實際需求連接。
火焰探測器主要適用場所有：油庫、酒庫、交通隧道、飛機庫、化工設備場所、液化氣站等火災萌發時無陰燃階段或較少陰燃階段以直接產生明火為主的場所。
警告：火焰探測器安裝前，務必切斷火焰探測器供電線路的電源。
注意：火焰探測器的設置應參考《火災自動報警設計規范》（GB50116）及其他相關規范標準執行。
