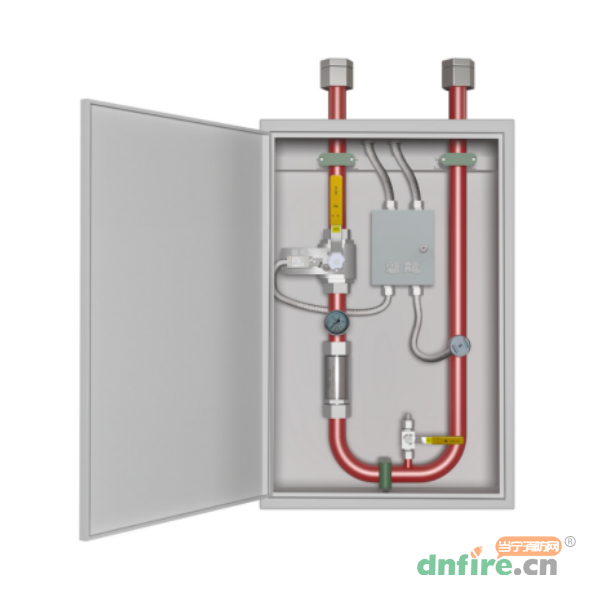

細水霧滅火系統分區控制閥(閉式)由流量開關、單向閥、帶開關的手動球閥、壓力表、接線盒以及箱體等組成。工作電源DC24V,額定工作壓力為16MPa。
細水霧噴頭玻璃球破裂噴水,流量開關探測到管道內水的流動,向火災報警控制器發出噴放反饋信號。如圖所示。

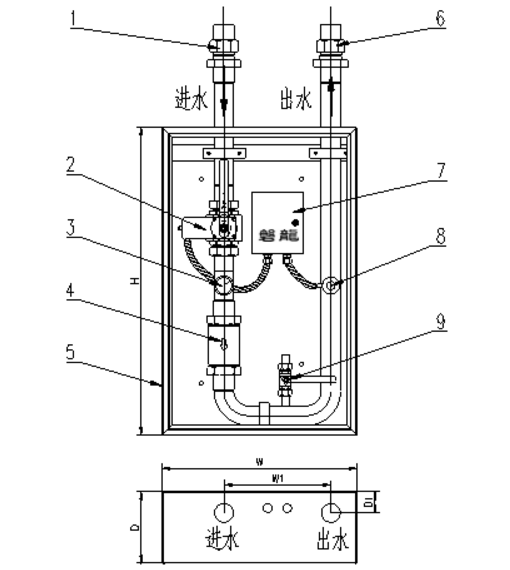

1.高壓焊接式活接頭(進水口)
2.帶開關高壓手動球閥(常開)
3.壓力表
4.單向閥
5.箱體
6.高壓焊接式活接頭(出水口)
7.接線盒
8.流量開關
9.試驗閥(常閉)
型號 | XSW-FZ15/16-B | XSW-FZ20/16-B | XSW-FZ25/16-B |
公稱直徑DN | 15 | 20 | 25 |
管道規格 (外徑×壁厚 |
φ22×2.5 | φ27×2.5 | φ34×3 |
額定工作壓力(MPa) | 16 | 16 | 16 |
工作電源 | DC24V | DC24V | DC24V |
外形尺寸 | 950×600×220 | 950×600×220 | 950×600×220 |
管道連接尺寸 | W1=330;D1=70 | W1=330;D1=70 | W1=330;D1=70 |
型號 | XSW-FZ32/16-B | XSW-FZ40/16-B | XSW-FZ50/16-B |
公稱直徑DN | 32 | 40 | 50 |
管道規格 (外徑×壁厚 |
φ42×3.5 | φ48×4 | φ60×5 |
額定工作壓力(MPa) | 16 | 16 | 16 |
工作電源 | DC24V | DC24V | DC24V |
外形尺寸 | 950×600×220 | 950×600×220 | 950×600×220 |
管道連接尺寸 | W1=330;D1=70 | W1=330;D1=70 | W1=330;D1=70 |
注:分區控制閥型號表示:如XSW-FZ20/16-B。
XSW——細水霧滅火裝置;
FZ——分區控制閥;
20——公稱直徑;
16——額定工作壓力(MPa);
B——閉式
