實時監測剩余電流和溫度,三相電流、三相電壓、頻率、功率和四象限電能等電參量監測(具體功能見儀表選型);
具有剩余電流保護,溫度保護功能??蛇x配過流保護、過壓保護和缺相保護等多種保護功能(具體功能見儀表選型);
提供四路開關量輸入功能,每一路均可實現聯動控制;提供一路繼電器輸出功能,每一路均可實現編程控制;
具有事件存儲功能,探測器能夠記錄報警發生的時間、類型、參數,根據報警記錄可以分析現場情況,為消除故障提供依據;
采用現場總線通訊技術,上位機管理軟件可以時刻監控現場的運行情況,及時發現報警信息。通過RS485接口,標準Modbus協議可以與各種標準系統相連;
集成度高,網絡化,智能化程度高,動作特性合理;
適用于0.4kV電壓等級TN-C-s、TN-S及局部TT系統。
輔助電源電壓 | AC/DG 85~270V |
輔助電源功耗 | ≤5W |
輸入 | 實時監測一路剩余電流、四路溫度、電流、電壓、功率、電能等電參量,聯動信號輸入、繼電器輸出、諧波分析、B4B5通訊 |
剩余電流報警設定范圍 | 300mA~1000mA分檔可調 |
溫度報警設定范圍 | 45℃~110℃ |
動作延遲時間 | 0.1S~~60S分檔可調 |
測量范圍 | 10mA~3000mA,0℃~140℃ |
測量電網頻率 | 50Hz |
剩余電流精度 | 頻率0.05Hz、電壓電流0.2級、有功電能0.5S、無功電能﹖級、其他0.5級 |
報警 | 聲光報警 |
開關量輸入 | 四路無源干接點輸入方式:內置電源 |
開關量輸出 | 一路無源常開觸點,觸點容量AG 220V/1A ,DG 30V/1A |
事件記錄 | 20條故障、報警和開關記錄 |
通訊 | RS485接口,Modbus-RTU協議 |
顯示 | LGD |

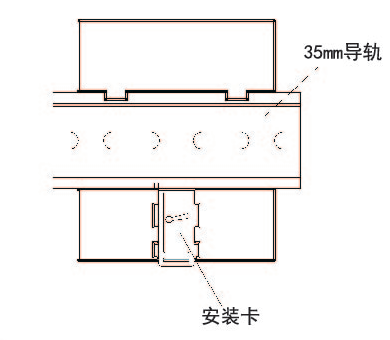

安裝方式 | 35mm導軌式安裝、嵌入式安裝、壁掛式安裝 |
使用環境 | 工作溫度:-10℃~+55℃;相對濕度:≤95%不結露 |
儲存溫度范圍 | -20℃~+70℃ |
產品符合國標 | GB14287.2-2014;GB14287.3-2014 |
網絡功能(選配) | GPRS 通訊(2G、4G、NB可選) |
