JTWB-ZCD-G1(A)點型感溫火災探測器（以下簡稱探測器）是利用熱敏元件對溫度的敏感性來檢測環境溫度，內置單片機，固化高可靠火災判斷程序，并采用特殊工藝進行處理，工作穩定可靠。與GST-LD-8320終端器配合使用，可與多線制火災報警控制器或通過GST-LD-8319編址接口模塊與我公司生產的火災報警控制器相連，完成探測器的信號處理。
本探測器結構新穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。
| 探測器類別 | A1R |
| 工作電壓 | DC12V～DC28V |
| 靜態電流 | ≤60μA (注：靜態時探測器可工作在DC12V～DC28V電壓范圍內。) |
| 報警電流 | 10mA≤I≤30mA（注：取決于控制器的限流情況，不允許直接用DC24V供電，否則會燒壞。） |
| 最大波紋電壓 | 4V(峰峰值) |
| 報警復位 | 瞬間斷電(5s Min，DC2.5V Max) |
| 上電時間 | ≤10s |
| 線制 | 與電源線采用有極性二線制連接 |
| 報警確認燈 | 紅色，巡檢時不亮，報警時常亮 |
| 保護面積 | 當空間高度不超過8m時，保護面積為30m²。具體應以GB 50116《火災自動報警系統設計規范》為準。 |
| 使用環境 | 溫度：-10℃～+50℃ 相對濕度≤95%，不凝露 |
| 外形尺寸 | 直徑100mm 高58mm（帶底座） |
| 外殼防護等級 | IP33 |
| 殼體材料和顏色 | ABS，象牙白 |
| 重量 | 約120g |
| 安裝孔距 | 45mm～75mm |

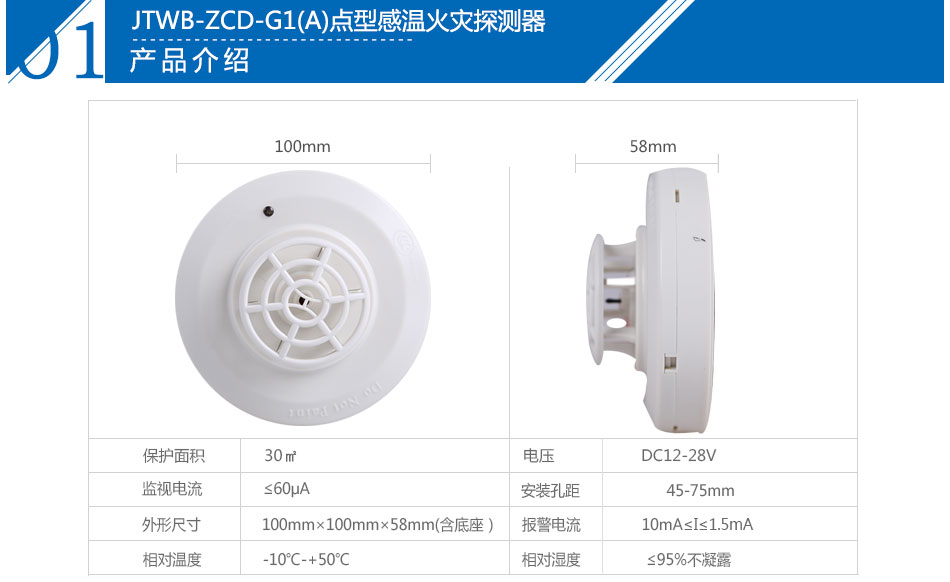

1.探測器外形示意圖如下圖所示。
.jpg)
2.工作原理
探測器采用熱敏電阻作為傳感器，傳感器輸出信號經放大電路進行變換后輸入到單片機，單片機利用智能算法進行信號處理。探測器采用電流輸出方式，當單片機檢測到火警信號后，點亮火警指示燈，同時回路電流增大。
