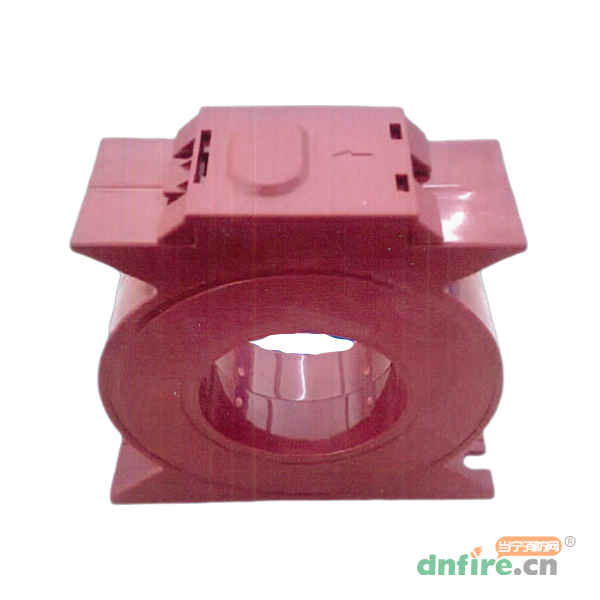

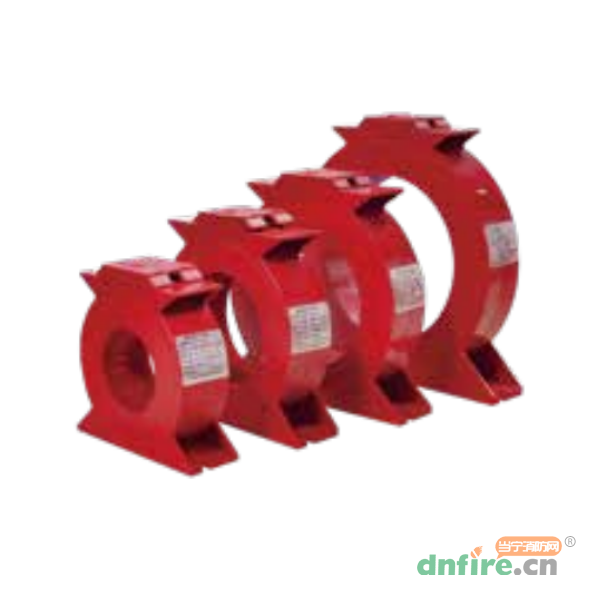

JBF-CTZ6系列圓孔線纜剩余電流互感器與本公司組合式電氣火災監控探測器配接使用,用于測量監控線纜電路中的剩余電流。該系列剩余電流互感器采用穿心結構,貫穿孔為圓形。
外殼采用高強度塑膠,防火等級為UL-V0
超聲波焊接密封,絕緣性能優良,穩定性好
鐵芯采用優質納米晶,線性度好,靈敏度高,平衡性優異,抗干擾能力強
工作頻率 | 50Hz~60Hz |
額定一次電流 | 1A |
額定二次電流 | 0.5mA |
準確度 | 1級 |
輸出方式 | 2P-M3螺孔 |
負載 | 196Ω |
比差 | <1.0% |
線性范圍 | 5%~120% |
工頻耐壓 | 3.5kV/5mA/1min |
絕緣電阻 | 500V/100MΩ/1min |
外觀 | 紅色(Pantone Q510-5-3) |
外殼材質 | ABS |
工作溫度 | -10~+55℃ |
貯存溫度 | -20~+65℃ |
相對濕度 | ≤95%(無凝露) |

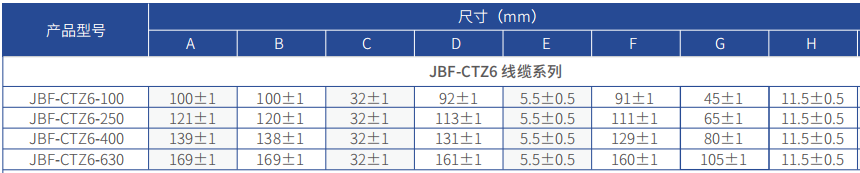

產品型號 |
JBF-CTZ6-100:160±30g、JBF-CTZ6-250:250±30g、 JBF-CTZ6-400:360±50g、JBF-CTZ6-630:500±60g |
