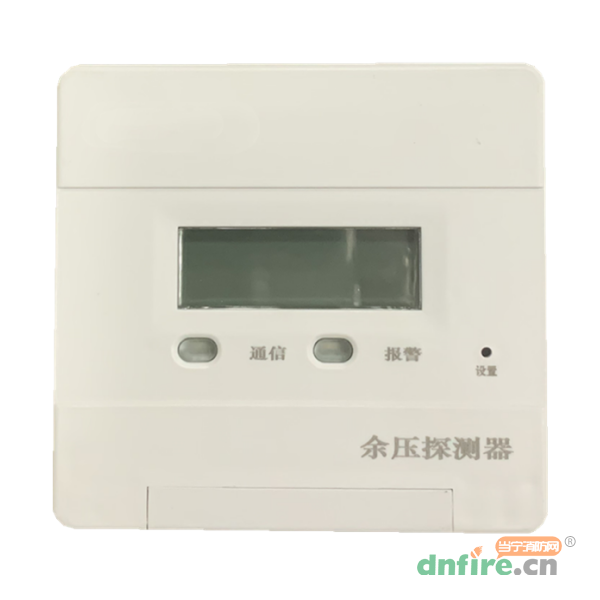

余壓探測器分探測器與氣管座兩部分。余壓探測器安裝在樓梯間、前室區域疏散門側(高壓區),氣管座安裝在走廊(低壓區),均為距頂0.2~0.5米處或吸頂式安裝,嚴禁安裝在正對送風口處。
總線電壓 | DC24V(DC18V~27V) |
上行通訊協議 | 無極性二總線 |
檢測范圍 | 2000 Pa |
布線要求 | NH-RVS-2×1.5mm2 |
產品尺寸 | 110mm×90mm×55mm |
執行標準 | Q_HKD 015-2020《消防應急疏散余壓監控系統》 |

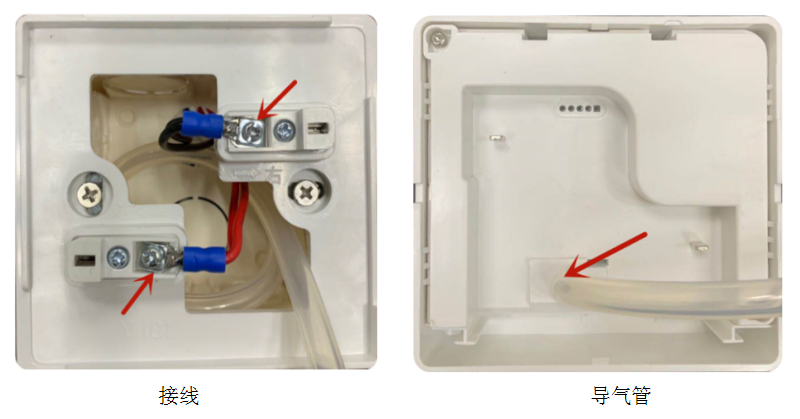

引壓氣管穿墻時應將氣管封堵后再穿入預埋線管,防止灰塵進入引壓氣管損壞設備;
安裝探測器時應先用設置好探測器地址碼然后再安裝編碼范圍1~64。

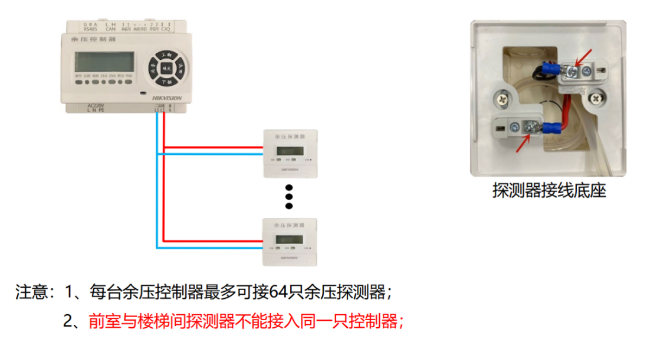

余壓控制器與余壓探測器之間通過二總線(無極性)通信,線型為NH-RVS-2×1.5mm2,連接方式為并聯(T接)。
