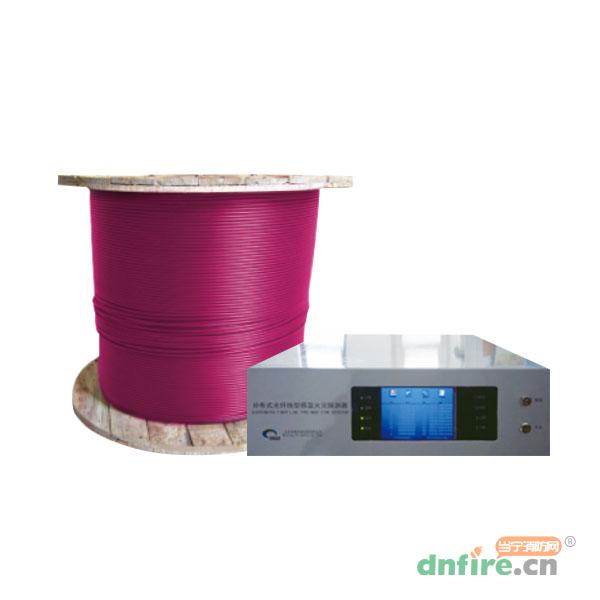

PI-8D10AC1M分布式光纖線型感溫火災探測器由敏感部件（感溫探測光纜）、信號處理單元組成。
可恢復式分布式光纖線型差定溫火災探測器是連續分布式光纖溫度傳感系統（Distri buted Temperature Sensing System，DTS），它采用先進的OTDR技術和Raman散射光對溫度敏感的特性，探測出沿著光纖不同位置的溫度變化，實現真正分布式的測量。分布式光纖線型差定溫火災探測器除了及時預警火災隱患外，還能精確定位火災發生位置。作為一種成熟的分布式測溫手段，分布式光纖線型差定溫火災探測器具有測量距離遠、測量精度高、響應速度快、抗電磁干擾、適于易燃易爆等危險場所等優點。
分布式光纖線型感溫火災探測器為4通道，可連接的敏感部件最大長度為10千米。
◎快速性
系統測溫、定位速度非常高。為了提高測量時間，采用了高速微弱信號處理技術優勢，單次測量時間最短為3s（測試值），響應速度快。
◎分布特性
分布式光纖測溫系統可提供連續動態監測長達10千米范圍內每隔1米各點的溫度變化信號，可任意設置各級溫度報警值。
◎先進性
該系統是目前性能指標高、功能性強、可靠性高、技術先進的分布式測溫產品。關鍵器件優選國外進口高性能器件，核心算法經過嚴格測試。
◎準確性
該系統的典型溫度分辨率達到0.1℃，溫度精度1℃。
◎靈活性
系統為實時在線監測方式；監測范圍內任何一點的報警信號上傳至火災報警控制器的時間不大于30秒；監測系統提供的是一個連續的動態監測信號，系統可設置多級溫度點報警，并且可以根據環境不同進行報警點溫度參數設定；具有差定溫多種報警方式，并且報警參數可按客戶需求進行分區設置，報警方式靈活。
◎兼容性
系統主機為開放通信協議，提供與工作站聯接的通信接口，在中央控制室防災報警工作站以漢化的圖文方式顯示溫度曲線、報警位置、報警溫度等全部信息；系統可以通過RS 232、RS485、RJ45或其它工業協議等輸出形式與PC、消防報警系統等其它控制設備進行聯動，進行聲光報警，信號輸出準確、完整。
◎安全性
系統具備安全記錄功能，可儲存一年以內的歷史數據，并可進行有效審核。單端操作，遠程診斷，可通過局域網由專門工程師提供最低限度的系統遠程診斷；如果敏感部件受損，DTS系統可以即時定位受損點，并通過光纖熔接機對其進行熔接，無需停止測量，這對于有效的實施在線監測是非常重要的；敏感部件本征安全，采用光信號，不會與動力電纜之間產生相互電磁干擾。
| 型號 | PI-8D10AC1M |
| 名稱 | 分布式光纖線型感溫火災探測器 |
| 品牌 | 品傲光電 |
| 額定工作電壓 | DC24V |
| 工作電流 | 典型值：0.5V 最大值：1A |
| 電流保險絲熔斷電流 | 2A |
| 絕緣電阻 | ≥20MΩ（電源與機殼，DC500V） |
| 功耗 | 典型值：12W ；最大值：24W |
| 數據接口 | 10M/100M以太網口 ,RS232,RS485串口 |
| 探測器類型 | 分布式光纖/差定溫/可恢復式/分布定位/探測報警型 |
| 定溫報警溫度等級 | 60℃/70℃/85℃ |
| 動作溫度誤差 | ≤10% |
| 標準報警長度 | 1m |
| 單通道敏感部件最大長度 | 6000m |
| 敏感部件總長度 | ≤10000m |
| 定位精度 | 1m |
| 響應時間 | ≤15s（60℃/70℃） ≤30s（85℃） |
| 溫度分辨率 | 0.1 |
| 裝機方式 | 機架 |
| 內置微機 | 有 |
| 工作濕度范圍 | 0-80%RH，無結露 |
| 存儲溫度范圍 | -20℃-80℃ |
| 存儲濕度范圍 | 0-95% RH，無結露 |
| 防護性能 | IP30 |
| 信號處理單元外形尺寸 | L485mm×W525mm×133mm |
| 信號處理單元重量 | ≤10Kg |
| 光纖類型 | 多模光纖 |
| 光纖防護性能 | IP68 |
