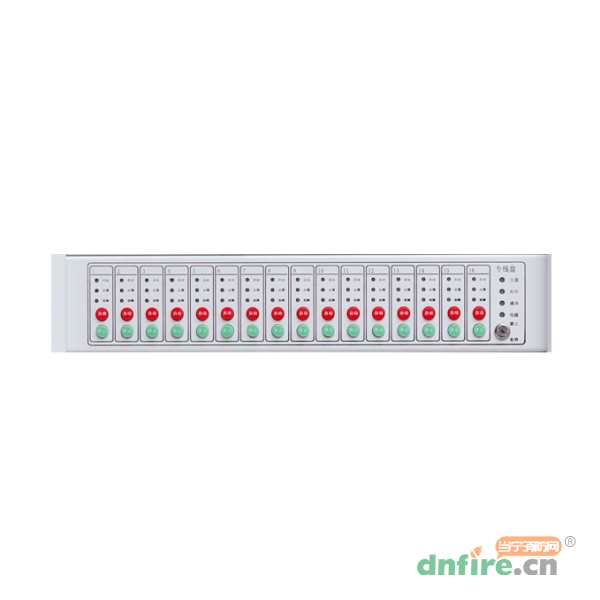

SD2300LP多線聯動控制盤是SD2300系統工作主站與重要聯動控制設備之間的數據轉換裝置;是系統的主要組成部分之一。主要用于控制設備的非總線聯動;如:消防泵、噴淋泵、非消防電源切換等。聯動控制盤是系統控制器的標準配置,其采用多線制方式(又稱直拉線方式)控制重要的消防裝置。正常情況下可通過邏輯編程根據火警信號的部位或設備類型進行自動聯動控制。即使是在系統發生故障時也可通過聯動控制盤上的按鈕以人工干預方式控制滅火設備。
一個聯動控制盤可以設置16個聯動地址點。
每一個聯動控制盤均根據具體情況賦予每一個聯動點的物理地址,可連接到任意一個報警總線回路,從而實現自動聯動控制功能。聯動控制盤上的每一個聯動點均需要通過二條信號線連接到安裝于遠端控制現場的SD6214LK輸出模塊,用于實現人工方式直接啟動受控設備。
型號 | SD2300LP |
名稱 | 專線聯動控制盤 |
品牌 | 獅島 |
工作電壓 | DC24V |
工作電流 | <300mA |
單機容量 | 16點 |
控制方式 | 非總線直接控制 |
環境溫度 | 0℃~50℃ |
環境濕度 | ≤95%(40℃) |
安裝方式 | 盤式 機柜內安裝 |
