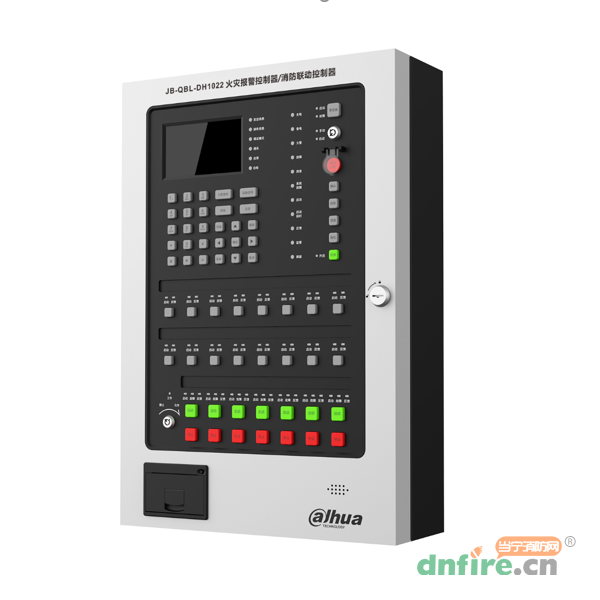

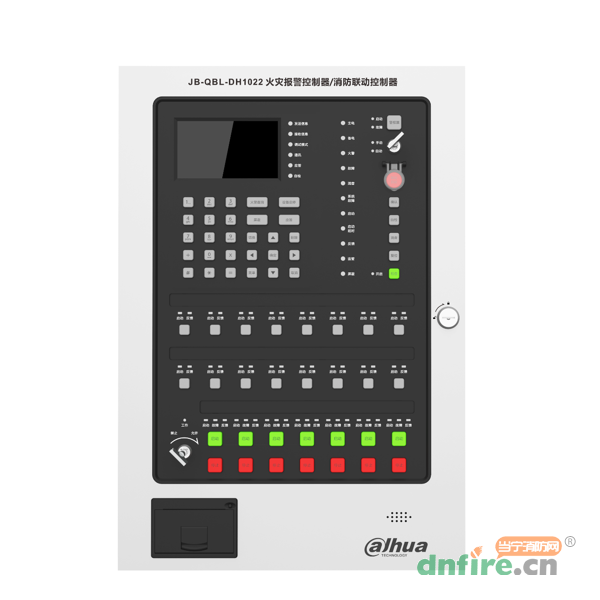

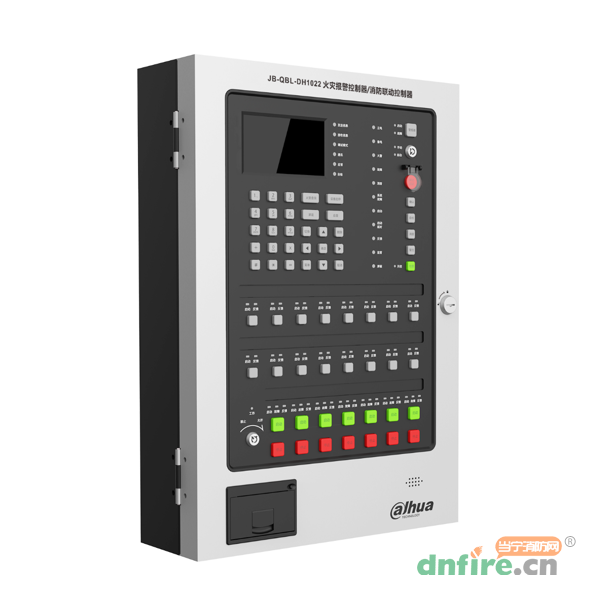

一、JB-QBL-DH1022火災報警控制器概述
JB-QBL-DH1022火災報警控制器是大華為適應中小型工程需要而設計的新一代火災報警控制器。主要應用于設有火災自動報警系統的新建、改建、擴建型的工程項目,可與其他火災自動報警系統產品配套使用,靈活配置組成消防聯動控制系統。功能強大、運行穩定、組網靈活,設計符合GB4717-2005《火警報警控制器》、GB16806-2006《消防聯動控制系統》的要求。
二、JB-QBL-DH1022火災報警控制器特點
1.全系統二線制
系統回路線采用二線制通訊供電技術,無極性,組網布線極其簡單,不需外加電源,系統抗干擾性強,系統穩定可靠,便于施工安裝,降低了工程造價,且便于后期維保。
2.彩色液晶中文顯示
主機屏幕采用彩色液晶屏幕漢字顯示,方便查詢,內容一目了然,操作起來便捷、直觀,實現了良好的人機交互。
3.超長歷史記錄
可長時間保存控制器歷史事件,歷史記錄可按時間、類型等多種方式查詢及打印。
4.信息競爭上報
火警信息的快速上報,時間小于1s,為火災報警、滅火救援贏得寶貴的時間。
5.智能供電管理
具有主、備電自動切換功能及備電充、放電功能,完善的保護機制,最大限度保證系統穩定供電。
6.聯動邏輯靈活
現場聯動邏輯編程靈活,可以實現多種定制化聯動需求,編程簡單方便,減小調試工作量。
7.組網靈活方便
控制器之間聯動,系統組網更靈活,結構更合理。
8.系統防護設計
具有短路、斷路、過流保護,運行更穩定。
9.多種對外端口
對外端口包括USB、RJ45、RS232、RS485、DC24V輸出及1路火警輸出和1路故障輸出等。
三、JB-QBL-DH1022火災報警控制器技術參數
總線電壓 |
DC16V~28V |
容量 |
控制器可掛接200個現場總線設備 |
主電電源 |
額定工作電壓AC220V/50Hz |
備電電源 |
2節12V/5Ah鉛酸電池 |
液晶規格 |
480*272,4.3英寸彩色液晶屏 |
打印機 |
微型熱敏打印機 |
外形尺寸 |
330mm×115mm×480mm (長×寬×高) |
使用環境 |
溫度0℃~+40℃,相對濕度≤95%(無凝露) |
外殼防護等級 |
IP30 |
執行標準 |
GB 4717-2005火災報警控制器、GB 16806-2006消防聯動控制系統 |
四、JB-QBL-DH1022火災報警控制器接線方式
