JTG-ZW-G1B防爆點型紫外火焰探測器(簡稱探測器)為非編碼(繼電器輸出)感光型探測器,適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所,用于火災發生時宜產生明火的火災探測。本產品結構合理、造型美觀、性能可靠、安裝方便,是一種可靠性高、抗干擾能力強的火災探測裝置。
JTG-ZW-G1B符合GB3836.1—2000<<爆炸性氣體環境用電氣設備第1部分:通用要求《GB3836.2--2000爆炸性氣體環境用電氣設備第2部分:隔爆型”d”》的要求。經國家指定的檢驗單位檢驗合格,并取得了防爆合格證書。
型號 | JTG-ZW-G1B |
防爆標志 | ExdⅡCT6;ExdⅡCT6 |
工作電壓 | DC24V |
報警電流 | ≤15mA |
監視電流 | ≤2.5mA |
觸點容量 | 1A |
保護面積 | S(h×tg)²h:探測器距地面高度,40 |
探測角度 | ≤80 ° |
安裝方式 | 吸頂安裝 |
溫度 | -20℃~+50℃ |
相對濕度 | ≤95%不結露 |
大氣壓力 | 80kPa~110kPa |
重量 | 1.6kg |

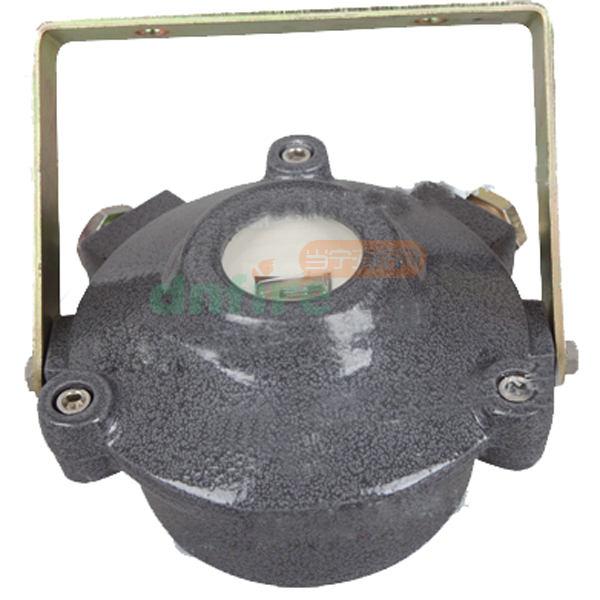

探測器外形實體圖如圖所示。
JTG-ZW-G1B探測器外形圖
警告:安裝之前,請切斷回路的電源并確認全部底座已安裝牢靠。
布線方式:鋼管布線;電纜布線
接線方式:四線制
接線端子示意圖:
D D A B
D、D為DC24V電源(無極性);A、B為繼電器常開輸出觸點
電纜選用:電源線D1、D2采用截面積≥1.5mm2通用電纜
觸點輸出選用截面積≥S1.5mm2通用電纜
電纜引入:ⅡB級采用封口螺帽壓緊密封圈結構
?、駽級采用密封填料函結構
