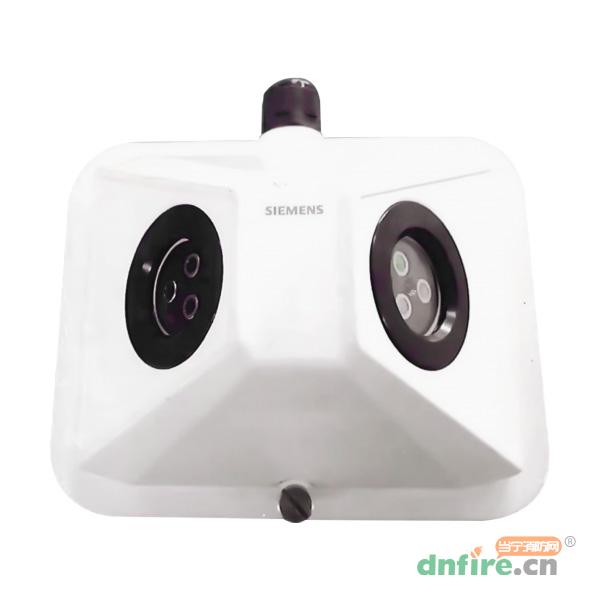

FDF701點型紅外火焰探測器是一種雙通道整體探視角為180°廣角度的三波長紅外火焰探測器。通過測量紅外光線來探測有煙/無煙的火焰。
該探測器每一個通道含三個紅外探測波長的傳感器和光學過濾器，探測器對CO2發射光譜(4.4 um)具有較高的靈敏性，另二個紅外傳感器對環境光線、熱體輻射的干擾進行探測，探測器對探測結果擁有多項信號處理算法，結合對火災發生時火焰閃爍頻率的邏輯綜合判斷，能夠大程度抑制錯誤報警以及需要的火災探測性能。提高了探測器的靈敏度和響應時間，具有抗日光干擾的性能。
火焰探測器能提供有機材料(碳?xì)浠衔?燃燒火焰的早期報警，火焰探測器能夠在高/低溫、高濕、震動等最苛刻的工業環境下工作。由于該探測器采用了雙通道探測方法，探測距離比普通三波長探測器增加了1倍，探測距離可達50米，而且沒有探測死角。因此該探測器特別適合于山地越江、越河、跨海、城市各類公路隧道。以及需要長距離、廣角度探測的各類場所。
◎三波長紅外+頻率多重判斷+雙通道
◎敏感度可現場設置
◎電磁輻射免疫
◎高錯誤報警免疫力，日光盲。隧道洞口使用無需遮光罩
◎輸出方式：繼電器
◎工業化外形設計
◎防塵、防腐蝕、抗沖洗設計
| 工作電壓 | DC 18~32 V |
| 工作電流 | ≤35 mA/DC 24 V |
| 報警電流 | ≤40 mA/DC 24 V |
| 環境溫度 | -40℃~+70℃ |
| 環境濕度 | ≤95%r.h.無凝露 |
| 光譜響應 | A:3.71µm…3.89µm |
| B:4.0µm…4.6µm | |
| C:4.88µm…5.12µm | |
| 火災響應時間 | ≤30 s |
| 靈敏度 | Ⅰ級（出廠默認I級，鎖定） |
| 巡檢指示燈 | （綠色）間隔5 s閃亮一次 |
| 故障指示燈 | （黃色）故障時常亮 |
| 報警指示燈 | （紅色）預警閃亮，報警時常亮 |
| 雙通道探測角度 | ≤180° |
| 探測距離 | 25 m（測試條件） |
| 探測器防護等級 | IP66 |
| 報警輸出 | 無源繼電器輸出(故障、火警) |
| 繼電器觸點容量 | 1 A/AC 125 V、2 A/DC 30 V |
| 材質 | 鑄鋁 |

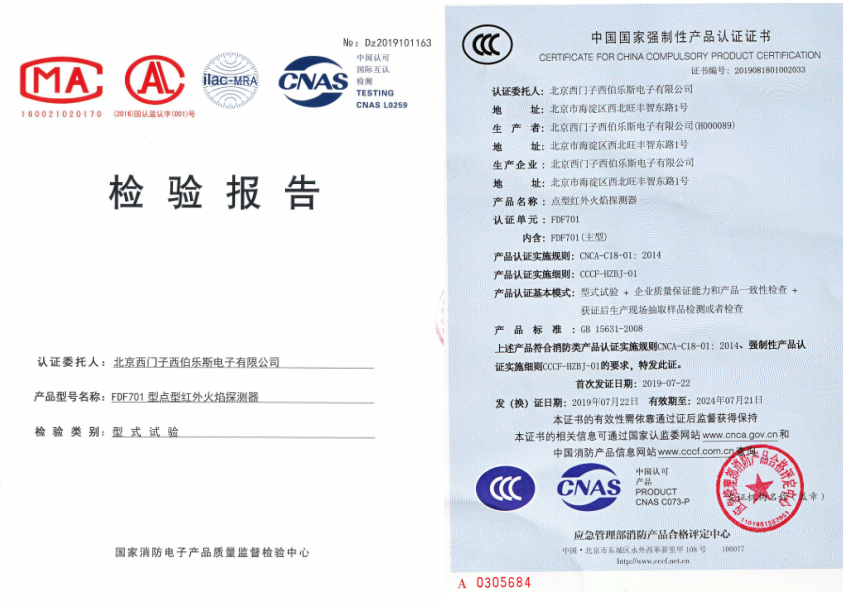

| 執行標準 | GB15631-2008 |
| 尺寸（含安裝板） | 長180 mm×寬145 mm×高122 mm |
| 重量 | 1.6 kg |
| 顏色 | 純白，RAL9010 |
| 接線端子 | 插拔端子 |

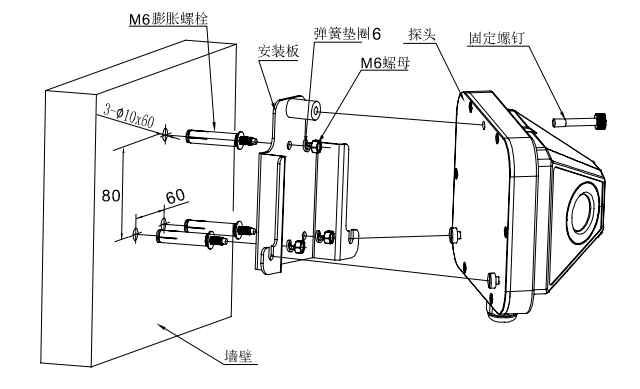

安裝步驟：
1 固定安裝板

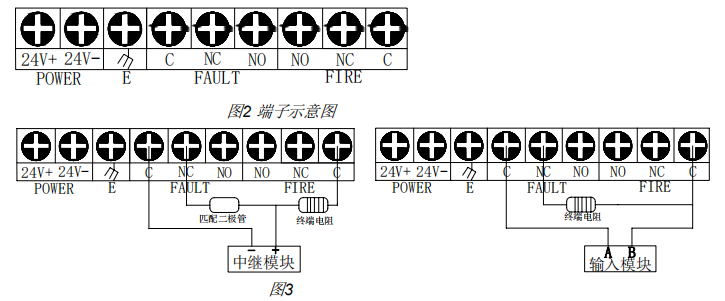

2 探測器接線
3 掛裝探測器
4 擰緊固定螺釘
安裝原則：
1.探測器安裝布線時，應使所監視的區域處于探測視角的有效范圍內。
2.探測器的安裝應盡可能避免障礙物的阻擋，對于外形橫、縱尺寸不超過0.5米的障礙物，探測器距障礙物的距離不小于2.5米；對于外形尺寸超過0.5米且無法避免時，應適當增加探測器的數量。
