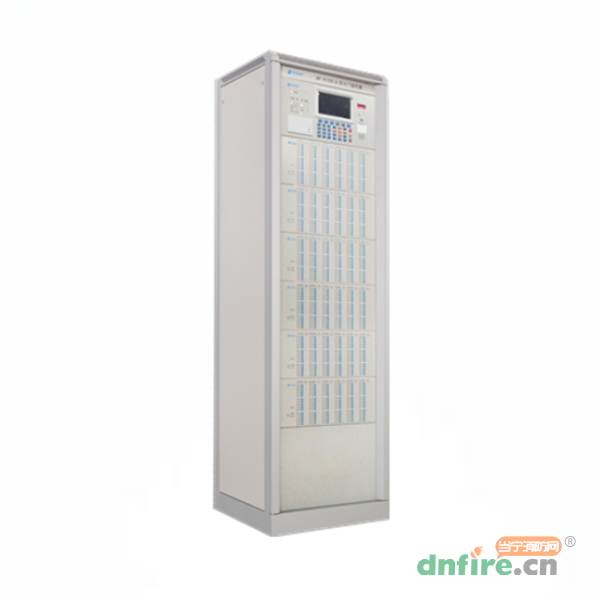

JBF-61S20-G型防火門監控器主要功能為實時監控常開或常閉防火門的狀態信息，并進行上報和顯示。同時防火門監控器可與火災報警控制器聯網，接收、顯示、存儲來自于火災報警控制器的報警信息作為驅動防火門關閉的觸發信號，當防火門監控器處于自動允許狀態時，當現場探測器的報警信息反饋到防火門監控器后，監控器可以按事先預設的聯動編程對相關防火門進行自動控制。
JBF-61S20-G型防火門監控器自身配置了一組DC24V/10A的聯動輸出電源，用以為現場電動閉門器、電動門吸等設備提供電源。當現場電動閉門器、電動門吸等設備的功耗超出該電源的帶載能力時，應現場就近安裝壁掛聯動電源進行供電。
內置32位嵌入式ARM微處理器，確?？刂破鬟\行更加穩定、快捷。
7寸彩色液晶顯示屏，用戶界面引入GUI設計理念，使人機交互更加直接、友善。
支持以太網、USB等功能擴展，具備PC機數據上傳、下載功能和USB方式的數據下載。
無縫兼容青鳥消防火災報警控制器互聯協議，火警及故障信息與青鳥火災報警控制器互聯、互通。
防火門監控器采用業內最先進的回路協議，該協議支持沖突避讓及搶占機制，聯動實時響應。
具有聯網功能，網絡最多支持99臺主機互聯。防火門被屏蔽后將不能被控制，同時監控器屏幕上將顯示被屏蔽回路數據傳輸采用低碼率，高效率傳輸，穩定可靠，控制類接口工作電壓范圍寬，16V~30V均能可靠工作。
防火門監控器均配有總線盤，可通過總線盤手動按鍵控制現場常開防火門的關閉，同時監視常開、常閉防火門的狀態，每個直啟按鍵可對應最多8個門。
每臺立柜或琴臺主機可最多配置8塊回路板，每塊回路板最多安裝2個回路，回路采用插拔式結構，組配方便，可提供252*2N（N≤8）容量的主機。
| 型號 | JBF-61S20-G |
| 名稱 | 防火門監控器 |
| 品牌 | 青鳥消防 |
| 單機容量 | 16×252 點 |
| 系統容量 | 最大支持99臺監控器聯聯網，系統總?cè)萘烤W(wǎng)，系統總?cè)萘?9×16×252個編址點 |
| 最多總線盤個數 | 6 |
| 手動操作按鍵 | 6×90個 |
| 顯示功能 | 7英寸真彩液晶顯示屏，全中文菜單，實時顯示系統信息以及門事件、故障、屏蔽和火警等信息 |
| 信息存儲 | 最大存儲容量約為100000條 |
| 權限管理 | 二級密碼權限管理 |
| 對外接口 | RJ45、CAN、USB、RS232 |
| 繼電器 | 2組繼電器輸出觸點，分別輸出故障信息和火警信息 |
| 自檢功能 | 具有自檢功能 |
| 主電源容量 | 系統電源容量24V/10A，輔助電源（聯動電源）容量為24V/10A |
| 備用電源容量 | 2節12V/24Ah |
| 功耗 | 80W |
| 工作環境 | 0℃～+40℃ |
| 機箱尺寸 | 550mm×480mm×1770mm（長×寬×高） |
