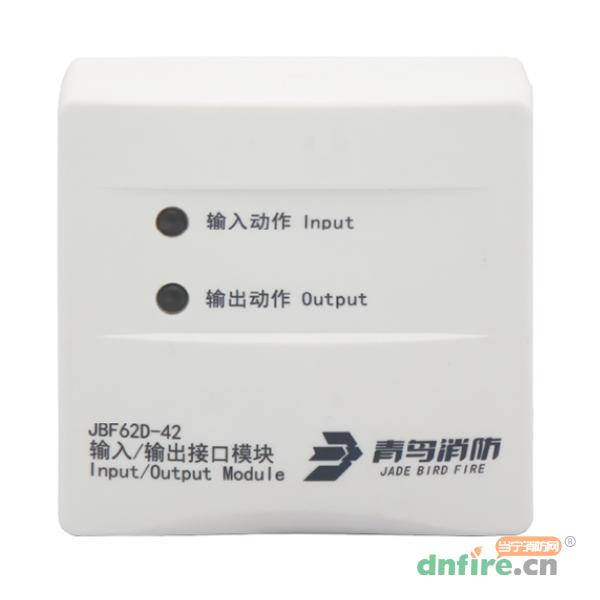

JBF62D-42輸入/輸出接口模塊是青鳥消防開發的應用于防火門監控系統的現場部件，用于對外接電動閉門器或電動門吸等設備進行狀態監測。該模塊專門針對雙常開門設計，為雙路輸出、單路輸入接口，占用一個回路地址點。該接口模塊適用于上電關門或斷電關門的電動閉門器等設備。
內置微處理器；
采用SMT表面貼裝工藝；
DC24V直流電源輸入，DC24V有源繼電器輸出；
工作電壓范圍廣，可在DC 13-28V范圍內正常工作；
通信采用二總線技術，無極性要求，在保證低功耗的同時使傳輸距離最遠達1500m；
施工中建議使用雙絞線，導線截面積不小于1.5mm²；
回路信號處理電路與輸出檢測信號處理電路實現電氣隔離，接口穩定性高，抗干擾能力強；
電子編碼方式，可通過專用電子編碼器編址或防火門監控器在線編址；
本接口采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試；
具備完善的故障檢測功能。
| 型號 | JBF62D - 42 |
| 名稱 | 輸入/輸出接口模塊 |
| 品牌 | 青鳥消防 |
| 工作電壓 | DC18 - 28V，聯動電源提供 |
| 回路總線 | DC13 - 28V，調制型，控制器提供 |
| 射頻電磁場輻射抗擾度 | 30V/M |
| 監視電流 | ≤0.6mA（DC24V） |
| 報警電流 | ≤1.2mA（DC24V） |
| 輸出容量 | 0.2A/DC24V |
| 確認燈 | 監視狀態：“輸入動作”燈每4秒閃亮一次，“輸出動作”燈每4秒閃亮一次。 動作狀態：“輸入動作”燈紅色常亮，“輸出動作”燈紅色常亮。 故障狀態：輸入端發生故障“輸入動作”指示燈每4秒連續閃亮兩次；輸出端發生故障“輸出動作”指示燈每4秒連續閃亮兩次。 |
| 線制 | 四線制，信號線無極性，24V電源線有極性 |
| 編址范圍 | 1～252 |
| 編址方式 | 專用電子編碼器、監控器在線編址 |
| 最遠傳輸距離 | 1500m |
| 兼容性 | JBF62S系列防火門監控器 |
| 外觀 | PANTONE Warm Gray 1 C（米白色） |
| 外殼材質 | ABS（塑料） |
| 工作溫度 | -10～+55℃ |
| 貯存溫度 | -20～+65℃ |
| 相對濕度 | ≤95%(無凝露) |
| 產品質量 | 127g |
| 外形尺寸 | （長×寬×高）90mm×86mm×38mm（含底座） |
L1（端子1）、L2（端子2）：接通回路總線，無極性；
24V(端子5)、GND(端子10)：接24V直流電源，有極性。
輸入功能：
AS1（端子6）、AS2（端子7）：接應答（無源觸點）。
連接在AS1和AS2上的監視設備的動合端必須并聯10KΩ終端電阻。
輸出功能：

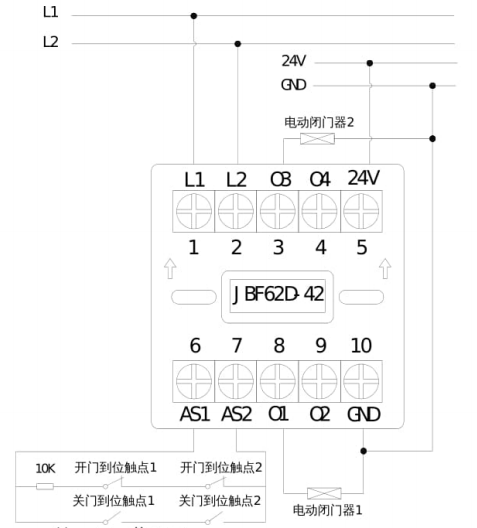

持續輸出DC24V：O1(端子8)、GND（端子10）：接被控設備1；O3(端子3)、GND（端子10）：接被控設備2。模塊正常監視時，O1端與O3持續輸出DC24V，啟動后O1/O3端停止輸出DC24V。被控設備1與被控設備2之間的啟動間隔默認為6S。接線方式見下圖。

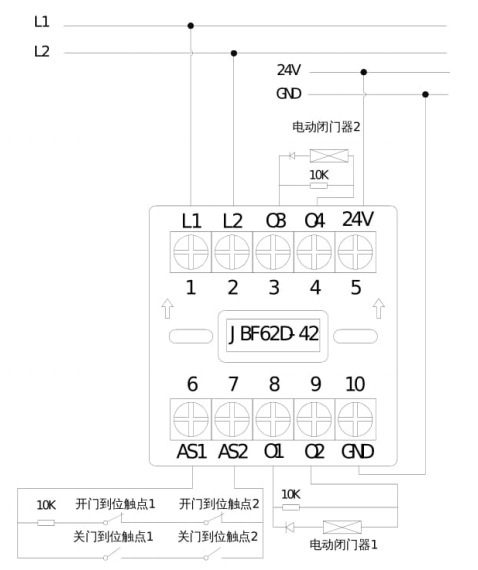

啟動后輸出DC24V：O1(端子8)和O2（端子9）：接被控設備1；O3(端子3)和O4（端子4）：接被控設備2。此時被控設備需串接二極管后與10kΩ電阻并聯后接到O1與O2/O3與O4端之間，二極管正極與O2/O4端相連。
啟動后，O2/O4端輸出DC24V。接線方式見下圖。
