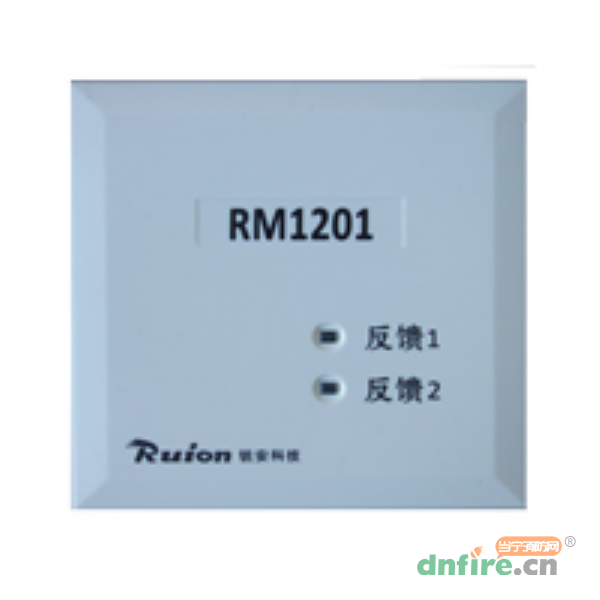

RM1201常閉防火門監控模塊采用二總線進行通信,符合國家標準GB 29364-2012《防火門監控器》要求。該模塊用于配接非編碼門磁開關,監控常閉防火門的狀態。通過通訊總線,把防火門開啟、關閉狀態信息反饋至防火門監控器。本產品采用插拔式結構,方便施工安裝,外形大方美觀。
◎總線采用兩線制,無極性連接。
◎內置高性能微處理器。
◎準確區分輸入反饋線、輸出線狀態。
◎軟硬件濾波技術,提高模塊的抗干擾能力。
型號 | RM1201 |
名稱 | 常閉防火門監控模塊 |
品牌 | 銳安科技 |
總線工作電壓 | 總線24V,允許范圍15V~28V |
總線工作電流 | ≤0.5mA |
電源工作電流 | ≤175mA |
線制 | 二線制總線,無極性 |
編碼方式 | 電子編碼,編碼地址范圍1~240 |
狀態指示 |
1)正常監視狀態:反饋1指示燈閃亮; 2)輸入反饋狀態:反饋指示燈常亮; 3)故障狀態:反饋1和反饋2指示燈同時閃亮。 |
使用環境溫度 | -10℃~+55℃ |
相對濕度 | ≤95%RH,不凝露 |

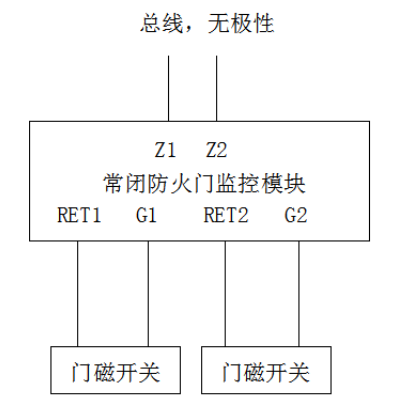

常閉防火門監控模塊接線示意圖

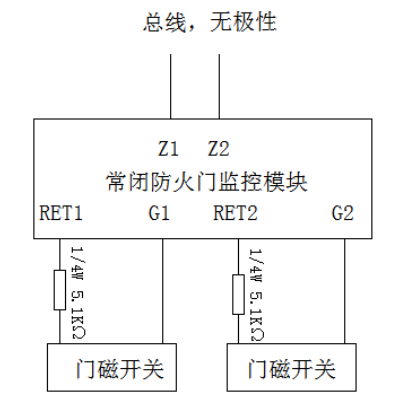

常閉防火門監控模塊檢線接線示意圖
