JTY-HM-GST103線型光束感煙火災探測器調試視頻
JTY-HM-GST103線型光束感煙火災探測器為反射式線型紅外光束感煙探測器。本探測器總線輸出方式。當探測器與海灣消防生產的控制器連接使用時，可通過總線完成二者之間狀態信息的傳遞，探測器本身可通過我公司生產的電子編碼器進行編碼，編碼范圍在1～242之間。
探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。
探測器的靈敏度可通過電子編碼器進行現場設置。可用于歷史性建筑、倉庫、大型存儲區、購物廣場、健身中心、體育館、展覽館、酒店大堂、印刷廠、制衣廠、博物館、監獄等場所，還可用于有輕微煙塵的空間。
智能型，電子編碼；二線制；內含紅外瞄準設備；反射式線型紅外光束感煙探測器，探測器必須與反射器配套使用，需根據二者間安裝距離的不同決定使用一塊或四塊反射器。
1.調試簡單:調試過程中可見激光指示光路，兩位數碼管顯示接收光強。
2.探測器將發射部分、接收部分合二為一，安裝簡單、方便，光路準直性好；
3.內置微處理器，智能化火警、故障判斷；
4.具有自診斷功能，可以監測探測器的內部故障；
5.具有自動補償功能，對于一定程度上的灰塵污染、位置偏移及發射管的老化等致使接收信號減小的因素可自動進行補償；
6.電子編碼，地址碼可現場設定；
7.可現場設置四個級別的靈敏度。
| 工作電壓 | 脈沖24V（電壓范圍16V～28V） |
| 電源電流 | 監視電流≤1.2mA，報警電流≤5mA，調試電流≤20mA |
| 調節角度 | -6度～+6度 |
| 光路定向相依性角度 | ±0.5度 |
| 靈敏度等級(默認二級) |
一級靈敏度：2.6dB（最靈敏） 二級靈敏度：3.6dB 三級靈敏度：4.6dB 四級靈敏度：5.6dB（最不靈敏） |
| 探測器的狀態指示 |
調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮 正常監視狀態：紅色指示燈周期性閃爍 火警：指示燈點亮，火警信號可通過總線傳遞給控制器，火警信號需由控制器清除 故障：黃色指示燈點亮，如果故障恢復，探測器的故障信號由探測器自動消除 |
| 使用環境溫度 | -10℃～+55℃ |
| 相對濕度 | ≤95%，無凝露 |
| 保護面積 | 最大保護面積為14×100＝1400m2，最大寬度為14m |
| 光路長度 | 5m～100m |
| 防護等級 |
普通環境應用時，外殼防護等級為IP20 特殊環境應用時，經膠封工藝處理后，外殼防護等級為IP66 |
| 殼體材料和顏色 | ABS，灰色 |
| 重量 | 約450g |
| 外形尺寸 | 長度206mm×寬度94mm×厚度95mm |
| 安裝孔間距 |
預埋安裝尺寸：158mm 明裝固定孔間距：79mm×96mm |

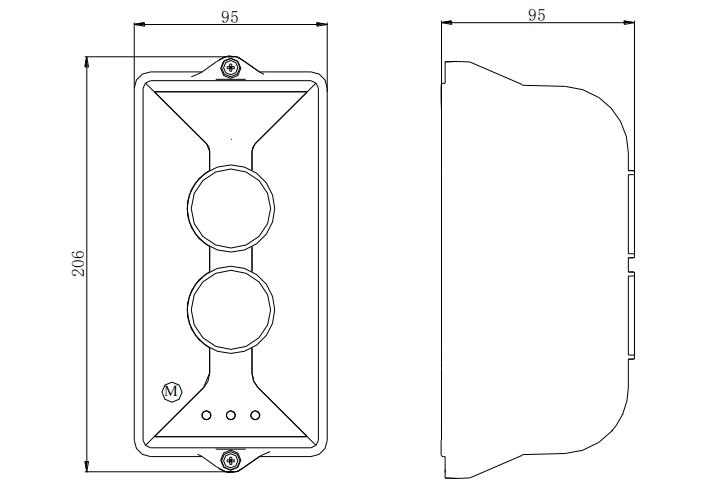

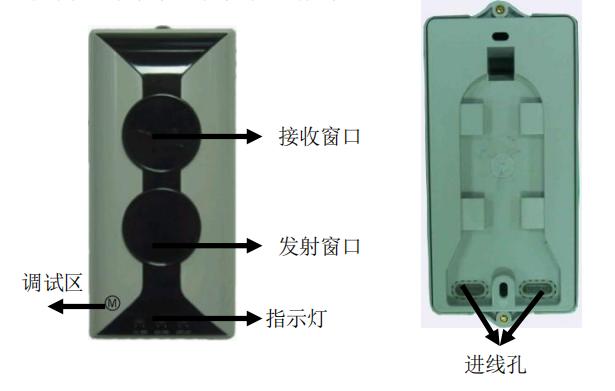

JTY-HM-GST103線型光束感煙火災探測器外形結構圖

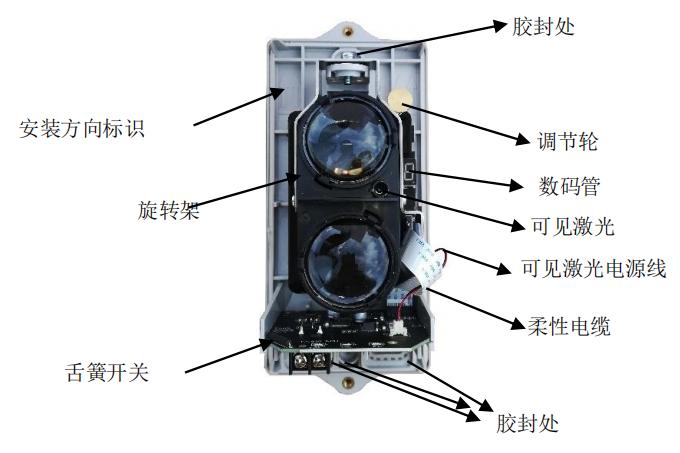

JTY-HM-GST103線型光束感煙火災探測器內部結構圖
