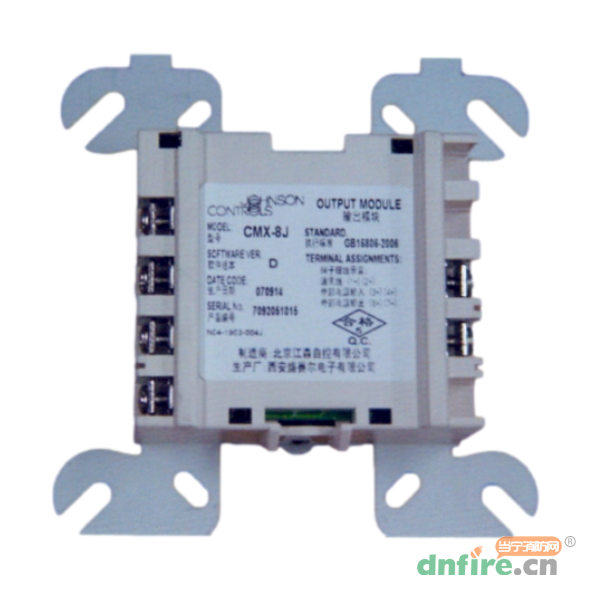

CMX-8J是一個單地址模塊,它控制一組常開通道,用于啟動設備如風機等,并對此通道的輸出連線具有監視功能。
◎內建型號識別系統,控制盤能自動識別該裝置為CMX-8J。
◎回路直接供電,無需額外電源。
◎SEMS螺釘帶有夾片,方便接線。
◎十進制地址(101-199),電子編碼器設定。
◎模塊LED指示燈可通過控制器發命令碼滅、閃亮或恒亮狀態。
型號 | CMX-8J |
名稱 | 輸出模塊 |
品牌 | 江森自控 |
工作電壓 | 15~32VDC |
靜態電流 | 700μA 24VDC |
繼電器觸點功率 | 125VAC,60W |
工作溫度 | -10℃~+55℃ |
相對濕度 | 10%~95%,無凝結 |

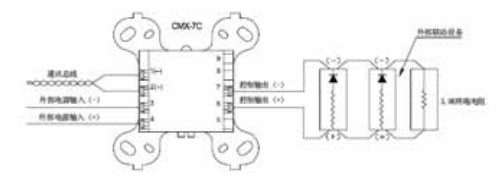

T1(-)、T2(+):回路通訊總線
T3:外部電源輸入(-)
T4:外部電源輸入(+)
T6:控制輸出(+)
T7:控制輸出(-)
T5、T8、T9:空接線端子(N/A)
T3、T4輸入電壓等級;2A 30VDC,1A 125VAC(阻性負載)
