氣體滅火系統工程消防施工質量驗收標準
一、 一般規定
1.1 適用于包括防護區或保護對象、儲存裝置間、儲存裝置和驅動設備、管網、噴嘴、管道試壓和吹掃、功能測試等施工質量檢查與驗收。
1.2 氣體滅火系統施工質量驗收應符合GB 55036、GB 50263等相關標準的規定。
1.3 采用氣體滅火系統防護區，應設置火災自動報警系統，并應選用靈敏度級別高的火災探測器。

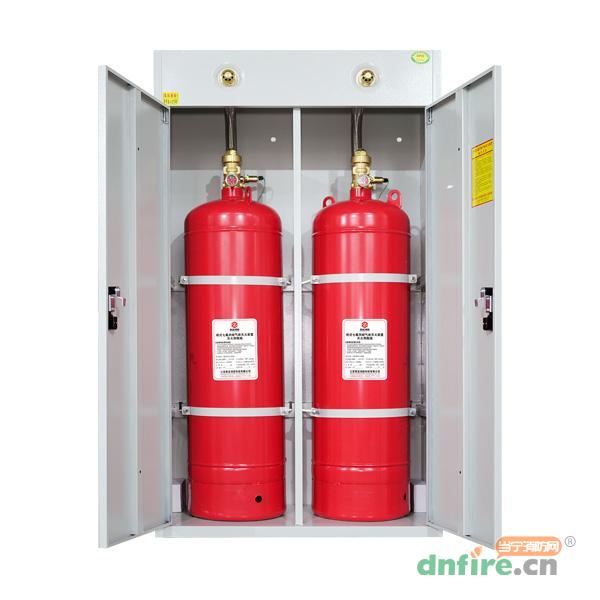

1.4 管網滅火系統應設自動控制、手動控制和機械應急操作的啟動方式。預制滅火系統應設自動控制和手動控制的啟動方式。
1.5 氣體滅火系統應按GB 55002、GB 50981等相關標準的規定設置防晃支架，管段設置抗震支吊架與防晃支架重合處，可只設抗震支吊架。
1.6 氣體滅火系統的調試應在系統安裝完畢，并宜在相關火災報警系統和開口自動關閉裝置、通風機械和防火閥等聯動設備調試完成后進行。
二、防護區或保護對象
主控項目
2.1 防護區或保護對象的位置、用途、劃分、幾何尺寸、開口、通風、環境溫度、可燃物種類、防護區圍護結構耐壓和密閉性能、耐火極限及門、窗自行關閉裝置等應符合消防設計文件要求。防護區的門應向疏散方向開啟。
檢查數量：全數檢查。
檢查方法：觀察檢查，試驗檢查，核查資料。
2.2 防護區安全設施應符合消防設計文件要求，并應設置下列安全設施。
a）防護區疏散通道、疏散指示標志和應急照明裝置。
b）防護區內和入口處聲光報警裝置、氣體噴放指示燈、入口處安全標志；其安裝位置應符合消防設計文件要求，且安裝牢固。噴灑光警報器應安裝在防護區域外，并應安裝在出口門上方。
c）無窗或固定窗扇地上防護區和地下防護區的排氣裝置。
d）門窗設有密封條防護區的泄壓裝置。
e）專用空氣呼吸器或氧氣呼吸器。
檢查數量：全數檢查。
檢查方法：觀察檢查。
三、儲存裝置間
主控項目
3.1 儲存裝置間位置、通道、耐火等級、應急照明裝置、火災報警控制裝置及地下儲存裝置間機械排風
裝置應符合消防設計文件要求。
檢查數量：全數檢查。
檢查方法：觀察檢查，核查資料。
3.2 火災報警控制裝置及聯動設備應符合消防設計文件要求。
檢查數量：全數檢查。
檢查方法：觀察檢查，核查資料。

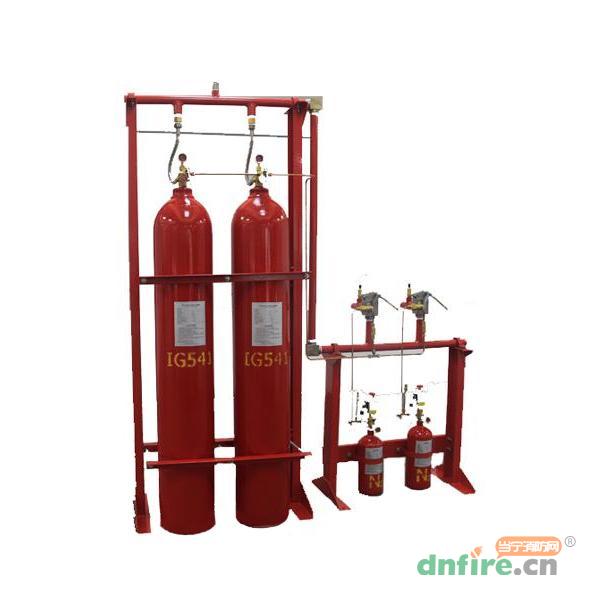

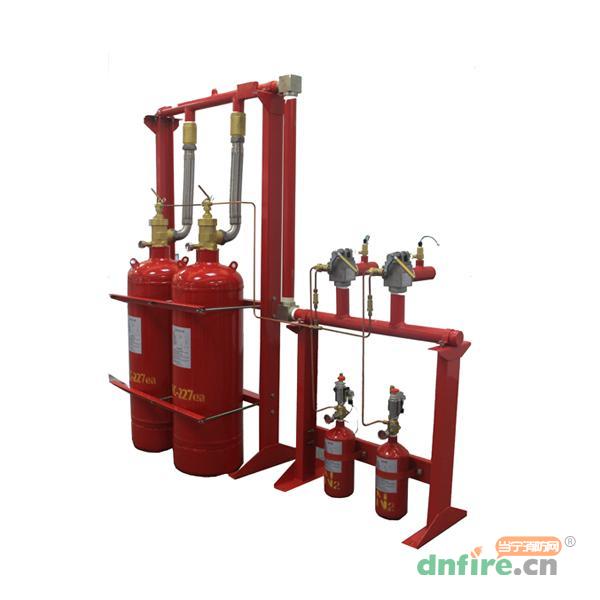

四、儲存裝置與驅動設備
主控項目
4.1 儲存裝置位置與固定方式應符合消防設計文件要求。
檢查數量：全數檢查。
檢查方法：觀察檢查。
4.2 滅火劑的儲存容器或容器閥應具有安全泄壓和壓力顯示的功能。滅火劑儲存裝置安裝后，泄壓裝置泄壓方向不應朝向操作面或人員疏散通道。低壓二氧化碳滅火系統的安全泄壓裝置應通過專用泄壓管將泄壓氣體直接排至室外。高壓二氧化碳儲存容器應設置二氧化碳泄漏監測裝置。
檢查數量：全數檢查。
檢查方法：觀察檢查。
4.3 儲存容器內滅火劑充裝量和儲存壓力應符合消防設計文件要求。
檢查數量：稱重檢查按儲存容器，抽查20%，不足5個按5個稱重；儲存壓力全數檢查。低壓二氧化碳儲存容器按全數檢查。
檢查方法：觀察檢查，核查資料。
4.4 集流管材料、規格、連接方式、布置及其泄壓裝置泄壓方向應符合消防設計文件要求；集流管上泄壓裝置泄壓方向不應朝向操作面。
檢查數量：全數檢查。
檢查方法：觀察檢查。
4.5 連接儲存容器與集流管間的單向閥流向指示箭頭應指向介質流動方向。
檢查數量：全數檢查。
檢查方法：觀察檢查。
4.6 選擇閥及信號反饋裝置的數量、型號、規格、位置、標志及安裝質量應符合消防設計文件要求；選擇閥流向指示箭頭應指向介質流動方向。
檢查數量：全數檢查。
檢查方法：觀察檢查。
4.7 閥驅動裝置數量、型號、規格和標志，安裝位置，氣動驅動裝置中驅動氣瓶的介質名稱和充裝壓力，以及氣動驅動裝置管道規格、布置和連接方式等應符合消防設計文件要求。
檢查數量：全數檢查。
檢查方法：觀察檢查，核查資料。
4.8 驅動氣瓶和選擇閥機械應急手動操作處，均應設置標明對應防護區或保護對象名稱的永久標志。驅動氣瓶機械應急操作裝置應有安全銷并加鉛封，現場手動啟動按鈕應有防護罩。
檢查數量：全數檢查。
檢查方法：觀察檢查。
4.9 滅火劑儲存容器或容器閥應設置安全泄壓和壓力顯示，管網系統中封閉管段上應設置安全泄壓裝置。
檢查數量：全數檢查。
檢查方法：觀察檢查。
4.10 設置在防護區外的手動、自動轉換開關應安裝在防護區入口便于操作部位，安裝高度為中心點距樓地面1.5 m。
檢查數量：全數檢查。
檢查方法：觀察檢查。
五、管網與噴嘴
主控項目
5.1 滅火劑輸送管道布置與連接方式、支吊架位置及間距、各管段和附件規格型號及防腐處理等，均應符合消防設計文件要求。
檢查數量：全數檢查。
檢查方法：觀察檢查，測量檢查。
5.2 噴嘴數量、型號、規格、安裝位置和方向等應符合消防設計文件要求。
檢查數量：全數檢查。
檢查方法：觀察檢查，核查資料。
5.3 氣體滅火系統的管道和組件、滅火劑的儲存容器及其他組件的公稱壓力，不應小于系統運行時需承受的最大工作壓力。管網系統中的封閉管段上應具有安全泄壓裝置。
檢查數量：全數檢查。
檢查方法：觀察檢查，核查資料。
六、管道試壓與吹掃
主控項目
6.1 氣動驅動裝置管道安裝后應做氣壓嚴密性試驗，試驗應合格。
檢查數量：全數檢查。
檢查方法：核查資料。
6.2 滅火劑輸送管道安裝完畢后，應進行強度試驗和氣壓嚴密性試驗；滅火劑輸送管道水壓強度試驗合格后還應進行氣密性試驗；試驗均應合格。
檢查數量：全數檢查。
檢查方法：核查資料。
6.3 滅火劑輸送管道在水壓強度試驗合格后，或氣密性試驗前，應進行吹掃，吹掃應符合要求。
檢查數量：全數檢查。
檢查方法：核查資料。
七、功能測試
主控項目
7.1 氣體滅火系統調試時，應對所有防護區或保護對象按GB 50263規定進行系統手動、自動模擬啟動試驗，并應試驗合格。
檢查數量：全數檢查。
檢查方法：試驗檢查，核查資料。
7.2 氣體滅火系統調試時，應對所有防護區或保護對象按GB 50263規定進行模擬噴氣試驗，并應試驗合格。
檢查數量：全數檢查。
檢查方法：手動試驗。
7.3 設有滅火劑備用量且儲存容器連接在同一集流管上的系統，應按GB 50263規定進行模擬切換操作試驗，并應試驗合格。
檢查數量：全數檢查。
檢查方法：手動試驗。
7.4 系統功能驗收時，應對主用、備用電源進行切換試驗，試驗應合格。
檢查數量：全數檢查。
檢查方法：試驗檢查。
依據DB32/T 5082-2025《建筑工程消防施工質量驗收標準》
