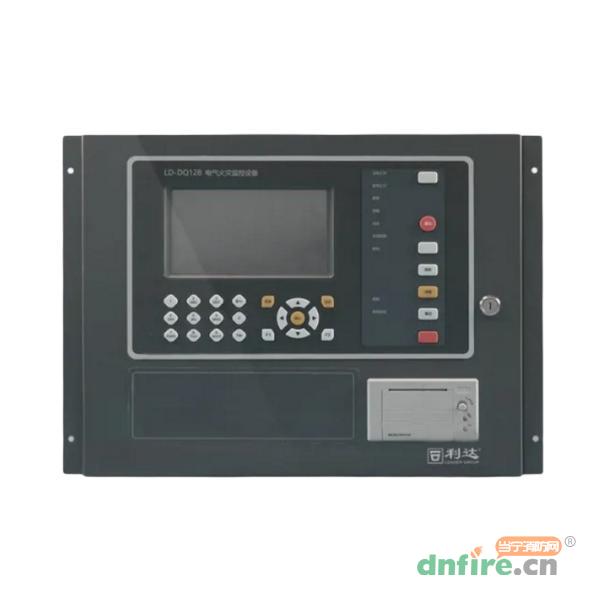

一、剩余電流檢測原理

　　在電氣火災監控系統里，剩余電流就是通常說的漏電流，它是電路中火線（L）與零線（N）電流的矢量差。正常狀態下，火線和零線電流大小相等、方向相反，矢量和為零。但要是出現漏電，部分電流會通過非正常路徑，比如接地線、人體或絕緣破損處流走，這樣火線和零線電流矢量和就不為零，剩余電流也就產生了。當剩余電流過大，在非正常路徑流動的電流會讓局部溫度升高，加速絕緣老化，還可能產生局部電弧，極易引發火災，同時也增加人員觸電、設備工作異常等風險。

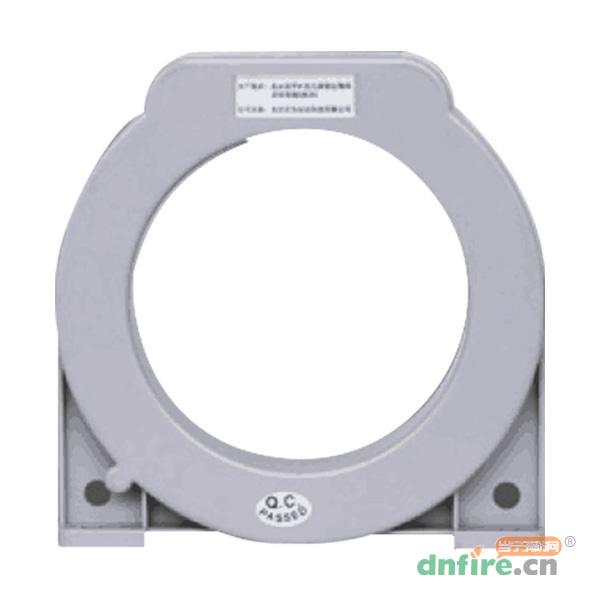

　　實際使用中，剩余電流一般借助零序電流互感器來探測測量，這種方式主要適用于TN-S、TT系統及三相三線制配電系統。使用示意圖如：

二、剩余電流產生的常見原因

01 配電線路安裝與設計問題

　　1.安裝施工不規范：施工人員若未按設計要求操作，會讓線路容量和實際用電需求不匹配。比如實際用電負荷超出線路承載能力，線路就會長期過載運行，加速老化，甚至引發安全事故。用鋼管穿線時，若施工工藝不好，鋼管內壁易刮傷導線絕緣層，絕緣層受損后電流就可能泄漏，產生剩余電流。

　　2.線路設計缺陷：線路設計很關鍵，若存在缺陷就會產生剩余電流。像PE線接線錯誤就比較常見，PE線是保護接地線，作用是設備漏電時將電流引入大地，保障人身和設備安全。如果PE線接線錯誤，電流平衡被打破，正常流通受阻，剩余電流就出現了。

　　3.線路老化：配電線路長期運行，絕緣層會逐漸老化、破損。絕緣層是保證電流正常流通的重要屏障，一旦老化破損，絕緣性能大幅下降，無法有效阻止電流泄漏，從而產生剩余電流。

　　4.中性線穿線方向錯誤：在配電線路中的火線和中性線穿過互感器時穿線方向應如下圖，但是由于施工原因?qū)е轮行跃€穿線方向錯誤，從而導致誤檢測剩余電流信號并報警。

02 用戶設備運行問題

　　1.高次諧波與可控硅控制不當：現代工業和生活中，變頻器、整流器等大量電子設備會產生高次諧波，干擾電網正常運行，影響設備性能。可控硅控制不當也會對設備運行產生不良影響。當設備受高次諧波干擾或可控硅控制不當時，設備對地耦合增大，相當于在設備和大地間形成額外電流通路，導致剩余電流產生。

　　2.設備自身漏電與濾波器影響：設備質量問題或長期使用后的磨損，可能使設備自身漏電嚴重。為抑制諧波或改善功率因數，一些設備會加裝濾波器，但濾波器選型或安裝不當，會讓漏電流顯著增加，進而產生剩余電流。

03 線路傳輸特性影響

　　電纜長距離送電時，因線路自身分布參數特性，線路對地耦合效應會增強。這會使一部分電流通過線路與大地之間的電容泄漏出去，產生剩余電流。而且電纜越長，這種效應越明顯，剩余電流也越大。

三、剩余電流異常偏大排查方向

01 設備與線路檢測

　　用專業檢測儀器全面檢查用戶線路及設備的泄漏電流值，并和標準范圍對比，判斷是否存在漏電隱患。

02 負載接線核查

　　仔細確認配電系統中三相、單相負載的接線情況，重點檢查N線（中性線）連接方向和位置是否正確。配電系統中嚴禁用PE線替代N線，部分單相負載設備中用PE線代替N線后雖能運行，但會破壞電流平衡，使剩余電流異常增大。

03 線路長度影響評估

　　剩余電流監控設備一般裝在配電箱處。若配電箱和用電設備間距過長，配電線路會因電容特性產生分布電容，導線越長，分布電容越大，引發漏電流，導致配電箱端出現較大剩余電流。

四、電氣火災監控探測器常見故障及處理辦法

01 地址重號

　　1.故障現象：監控系統顯示多個探測器地址相同，系統無法精準識別各探測器，報警信息混亂，無法確定具體檢測位置。比如某個區域探測器因漏電報警時，因地址重號，系統無法判斷是哪個探測器發出的警報，給故障排查帶來困難。

　　2.建議解決方案：

　　排查設置：可以把對應地址的探測器通訊線斷開，如果控制器此位置正常報故障，說明地址沒有重復，反之，說明此地址有其他位置重復，建議梳理線路并核對地址是否正確。檢查地址分配情況，查看是否有重復地址。

　　重新分配：發現地址重復后，要按探測器地址設置規則，給重復地址的探測器重新分配未使用的地址；修改地址后，在監控系統中進行地址更新操作，讓系統重新掃描識別新地址，并檢查系統能否正確顯示各探測器信息。

02 剩余電流過大

　　1.故障現象：探測器持續報警，顯示的剩余電流數值超出設定報警閾值，同時可能伴有現場電氣設備外殼帶電、局部發熱等異常情況，表明電氣系統可能存在漏電故障，需及時排查。

　　2.建議解決方案：

　　檢查線路：用絕緣電阻測試儀檢測相關線路的絕緣電阻，重點檢查線路接頭、電纜外皮、電氣設備接線端子等部位是否有絕緣破損、老化、受潮問題；若線路絕緣不良，輕微破損的可用絕緣膠帶包扎，嚴重受損的需更換新電纜，并根據剩余電流產生的常見原因?qū)€路進行分析查找。

　　排查設備：逐一檢查探測回路中的電氣設備，如電動機、照明燈具、插座等，通過斷開設備電源，觀察剩余電流數值變化，判斷是否是設備故障導致漏電；確定某設備漏電后，能維修的找出漏電原因修復，無法修復的及時更換新設備。

　　檢查接地：用接地電阻測試儀測量系統接地電阻，判斷接地是否良好，是否符合要求；若接地電阻過大或接地系統有故障，需重新敷設接地線或修復接地裝置，保證接地系統正常工作。

03 通道類型設置錯誤

　　1.故障現象：探測器無法正常采集和顯示數據監控系統可能提示故障信息，可能因?yàn)樘綔y器通道設置與實際需求不匹配，比如現場傳感器是溫度傳感器，但實際設置為剩余電流通道，從而導致數據采集和處理出現問題。

　　2.建議解決方案：

　　核對配置：查看探測器說明書和系統設計文件，確認各通道應配置的類型，如剩余電流檢測通道、溫度檢測通道等，對比當前探測器通道設置，檢查是否有誤。

　　重新設置：根據正確的通道類型，進入探測器設置菜單重新配置錯誤設置的通道，設置時確保輸入?yún)?shù)準確無誤；設置完成后保存配置并重啟探測器，觀察數據采集和顯示是否恢復正常。

04 互感器不匹配

　　1.故障現象：探測器顯示的剩余電流數值不準確，與實際測量值偏差較大，或報通訊故障，這通常是因?yàn)榛ジ衅饕?guī)格參數與實際使用要求不相符，導致測量結果出現誤差。

　　2.建議解決方案：

　　檢查參數：查看互感器的型號，并參看銷售通知此互感器是否為符合配接要求的互感器，若此互感器不在配接列表里面，則說明互感器不符合要求。

　　更換互感器：確定互感器不匹配后，更換與探測器和實際線路相匹配的互感器，更換時先斷開電源，確保操作安全；更換完成后重新接線并檢查是否牢固，然后校準探測器，保證測量數據準確。

五、故障處理流程

01 故障發現

　　現場人員日常巡檢或通過監控系統發現探測器出現異常，要及時記錄故障現象，包括報警信息、顯示數據、設備運行狀態、控制器軟件版本等。

02 初步判斷

　　根據記錄的故障現象，結合常見故障特征，初步判斷故障類型。比如探測器持續報警且顯示剩余電流過大，可初步判斷為剩余電流過大導致產品異常故障。

03 故障排查

　　按照針對不同故障類型的建議解決方案，逐步排查。排查過程中做好記錄，包括檢查部位、測量數據、發現的問題等。

04 故障修復

　　根據排查結果采取相應修復措施，如更換受損部件、重新設置參數、修復接地系統等，修復時嚴格遵守操作規程，確保安全。

05 驗證確認

　　故障修復后，對探測器進行測試，觀察數據采集和顯示是否準確，是否還有異常報警等情況。若一切正常，故障處理完成；若仍有問題，需重新排查和修復。
