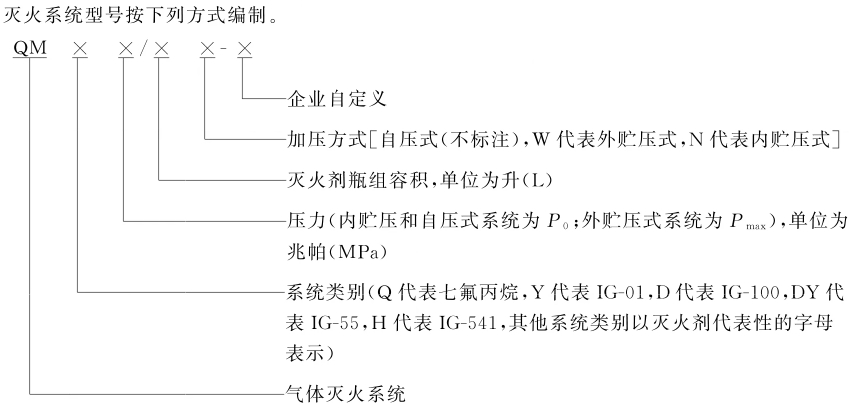

一、滅火系統型號編制方法

　　示例1:QMQ4.2/90N,代表內貯壓式,滅火劑瓶組容積為90L,瓶組貯存壓力為4.2MPa的七氟丙烷氣體滅火系統。

　　示例2:QMQ5.6/180W,代表外貯壓式,滅火劑瓶組容積為180L,瓶組最大工作壓力為5.6MPa的七氟丙烷氣體滅火系統。

　　示例3:QMH15/90,代表自壓式,滅火劑瓶組容積為90L,瓶組貯存壓力為15MPa的IG-541氣體滅火系統。

二、部件型號編制方法

　　部件型號編制的方法見附錄A。

附錄A

(資料性)

部件型號的編制方法

　　滅火系統中部件的型號由滅火系統類別代號(見4.1)、部件代號(見表A.1)、主參數(見表A.1)、生產者自定義四部分組成。主參數分主參數1和主參數2。

　　示例1:QMP4.2/70MP,表示容積為70L,貯存壓力為4.2MPa的內貯壓式滅火系統七氟丙烷滅火劑瓶組,MP為生產者自定義。

　　示例2:QMPW4.2/90ZK表示容積為90L,貯存壓力為4.2MPa的外貯壓式滅火系統七氟丙烷滅火劑瓶組,ZK為生產者自定義。

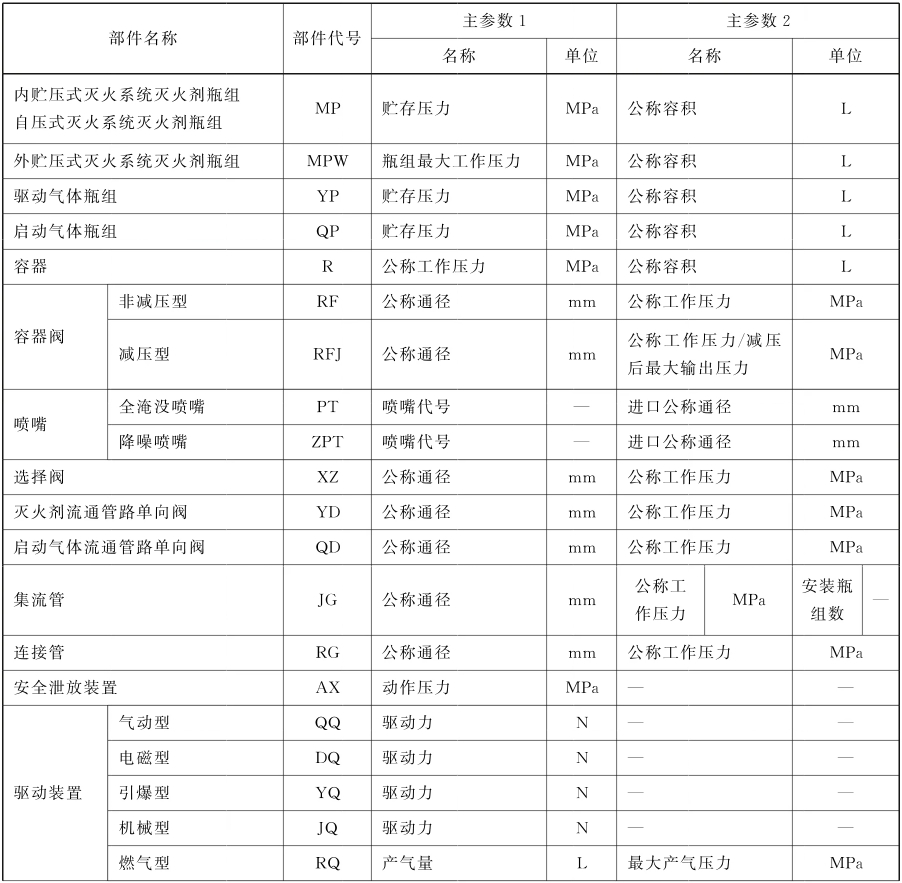

表A.1部件代號和主參數

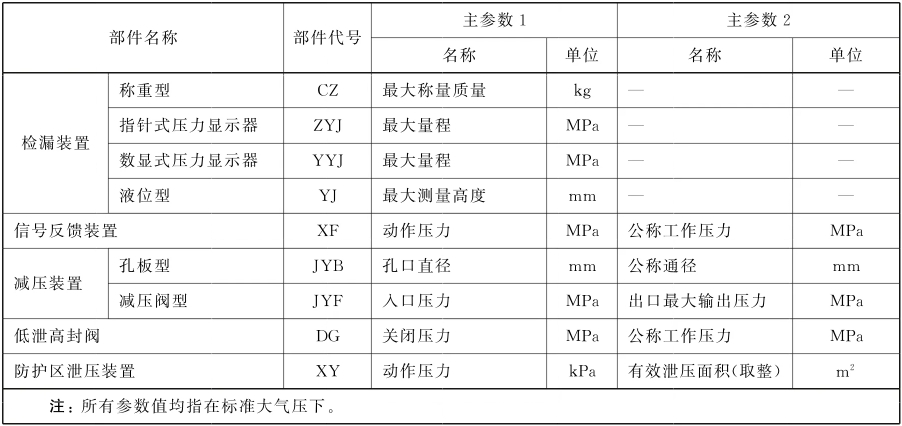

表A.1部件代號和主參數（續）
