一、集流管安全閥

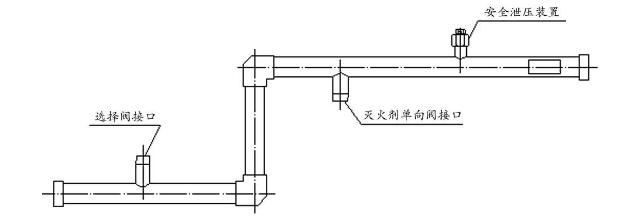

IG541氣體滅火系統的安全閥是一種安全泄放裝置，安裝在集流管上，由閥體、安全膜片、壓環、密封墊片等構成。

安全閥安裝在集流管上，對集流管起到過壓保護作用。

依據GB50370-2005《氣體滅火系統設計規范》：

　4.3.1 儲存容器或容器閥以及組合分配系統集流管上的安全泄壓裝置的動作壓力，應符合下列規定：

　　1 一級充壓(15.0MPa)系統，應為20.7±1.0MPa(表壓)；

　　2 二級充壓(20.0MPa)系統，應為27.6±1.4MPa(表壓)。

二、瓶組安全閥

依據GB25972-2024《氣體滅火系統及部件》：

　5.3.17.1 安全泄放裝置動作壓力

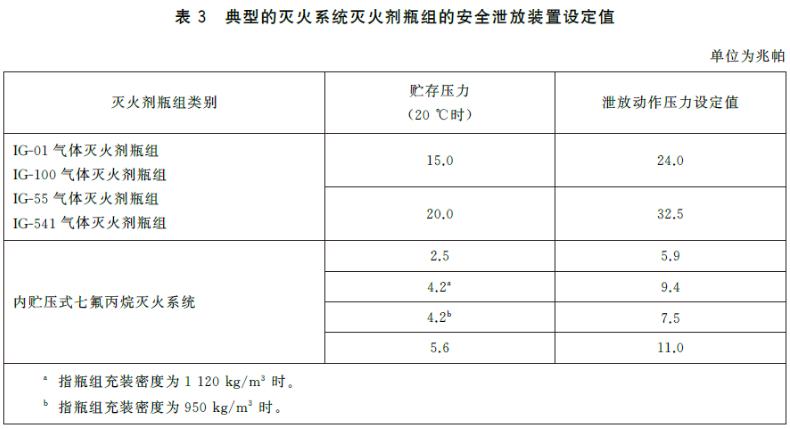

　　瓶組（氣瓶、容器或閥門上）應設置安全泄放裝置。典型的滅火系統滅火劑瓶組的安全泄放裝置動作壓力設定值應符合表3規定；啟動氣體瓶組、驅動氣體瓶組、表3之外的滅火系統滅火劑瓶組的安全泄放裝置動作壓力設定值應不小于1.25倍的瓶組最大工作壓力，但不大于其強度試驗壓力的95％。安全泄放裝置動作壓力范圍為設定值×（1±5％）。
