IG541氣體滅火系統的噴嘴安裝在防護區內，用來噴射霧化滅火劑，使其均勻充滿防護區。

不管是15MPa還是20MPa的IG541系統，其實在噴嘴處的壓力已經大大減小了，但最不利噴嘴還是大于2Mpa的。

依據GB50370-2005《氣體滅火系統設計規范》：

　3.4.9 IG541混合氣體滅火系統的噴頭工作壓力的計算結果，應符合下列規定：

　　1 一級充壓（15.0MPa）系統，Pc≥2.0（MPa，絕對壓力）；

　　2 二級充壓（20.0MPa）系統，Pc≥2.1（MPa，絕對壓力）。

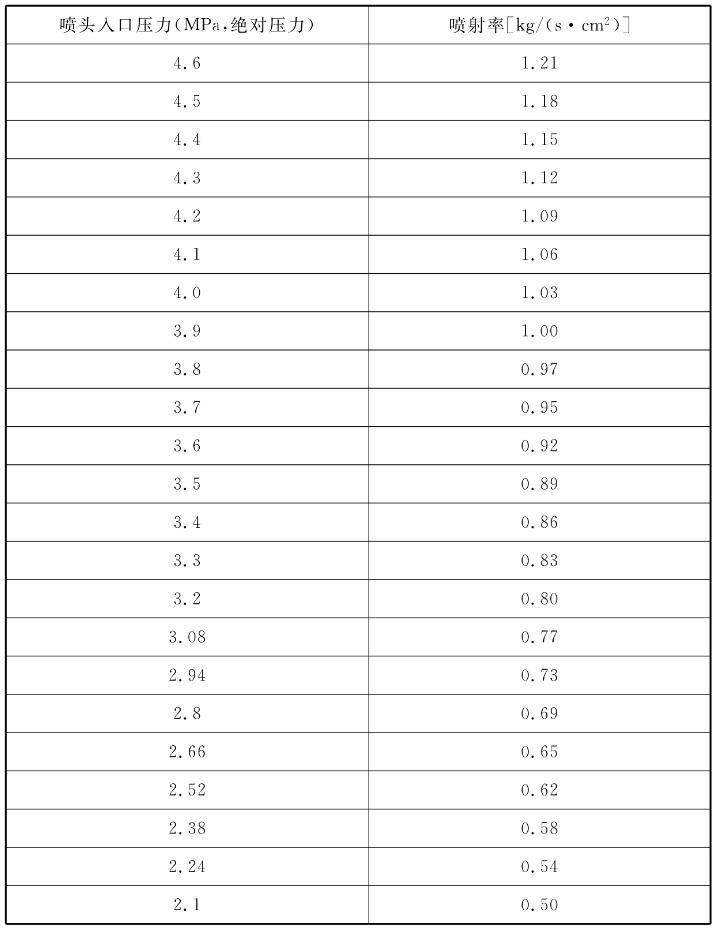

一級充壓(15.0MPa)IG541混合氣體滅火系統噴頭等效孔口單位面積噴射率

 　　注：等效孔口流量系數為0.98。

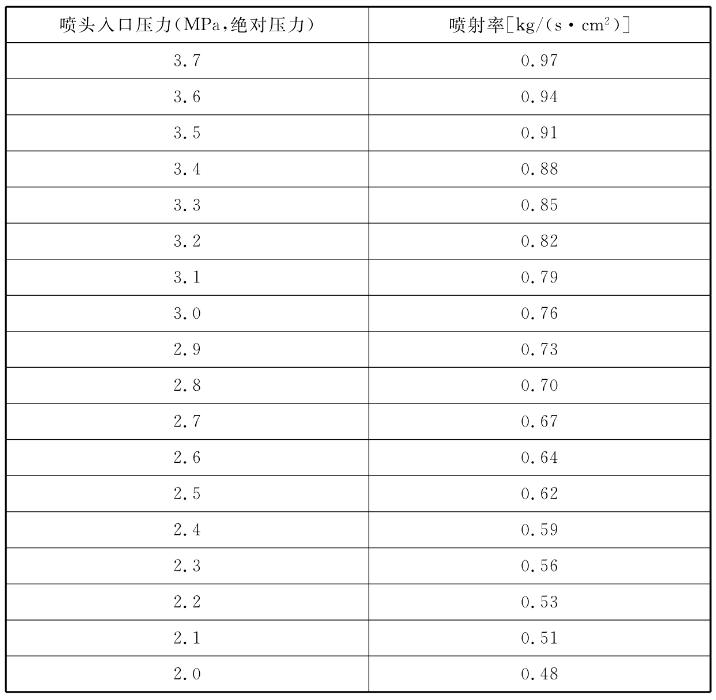

二級充壓(20.0MPa)IG541混合氣體滅火系統噴頭等效孔口單位面積噴射率

　　 注：等效孔口流量系數為0.98。
